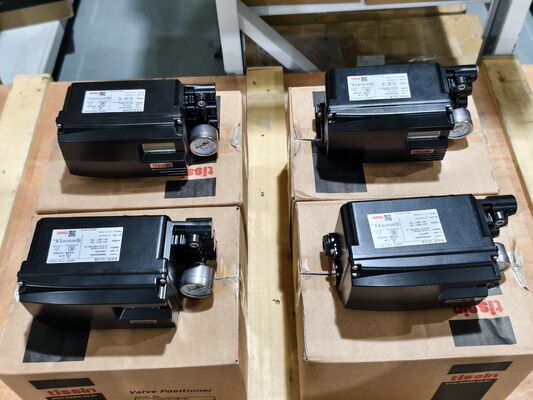

Δραστηριότητα Tissin TS800 Ψηφιακού Διαθέτη Θέσης Βαλβίδας PST για Πνευματικούς Ενεργοποιητές

Επισκόπηση προϊόντος

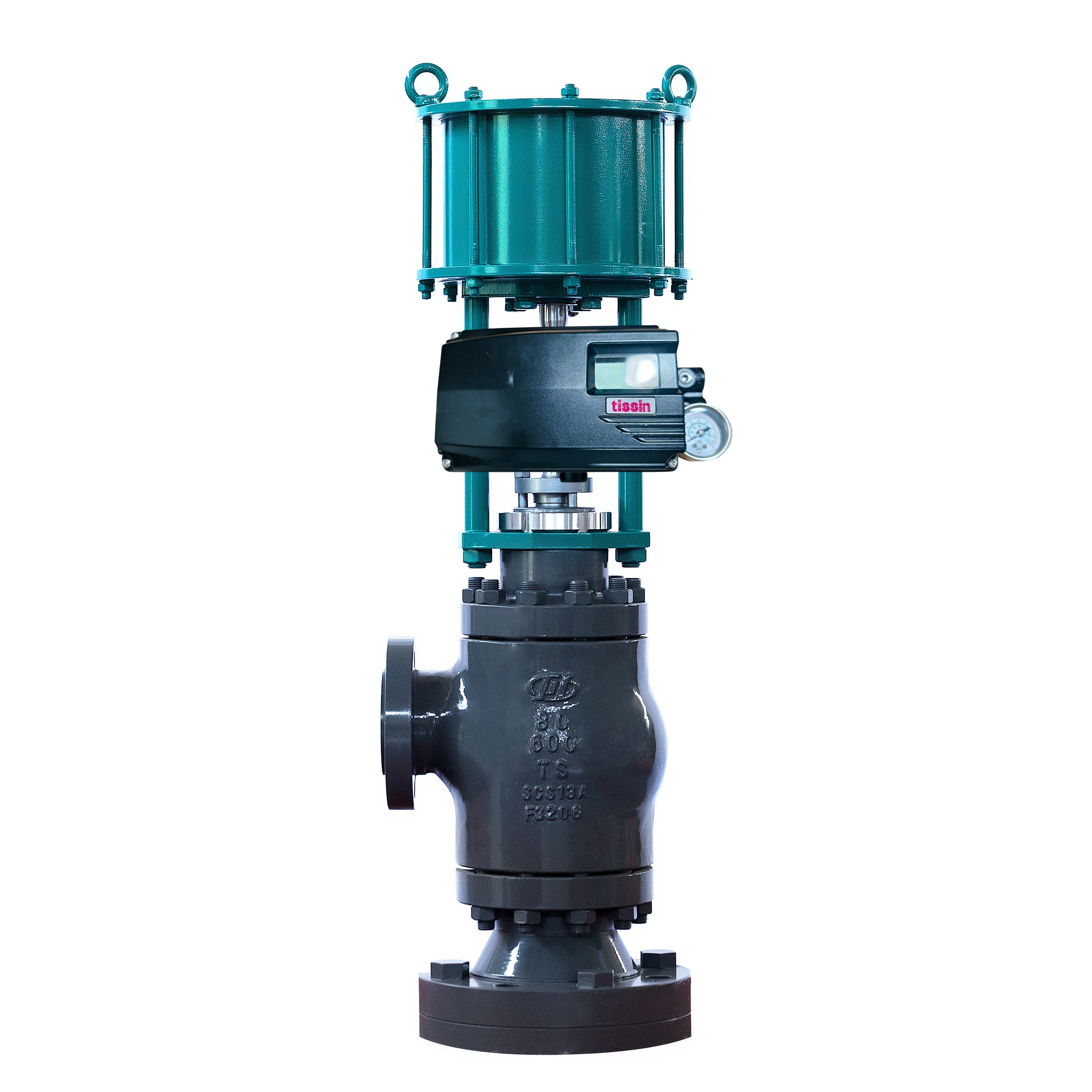

Το Tissin TS800 είναι ένας έξυπνος ενεργοποιητής βαλβίδας που λαμβάνει σήμα εισόδου 4-20mA DC από αίθουσα ελέγχου, DCS ή γεννήτρια σήματος και προσαρμόζει αναλογικά την πνευματική πίεση στον ενεργοποιητή της βαλβίδας, ελέγχοντας με ακρίβεια το άνοιγμα της βαλβίδας. Ο ενσωματωμένος μικροεπεξεργαστής επιτρέπει αυτόματη ρύθμιση, έλεγχο PID και επικοινωνία HART.

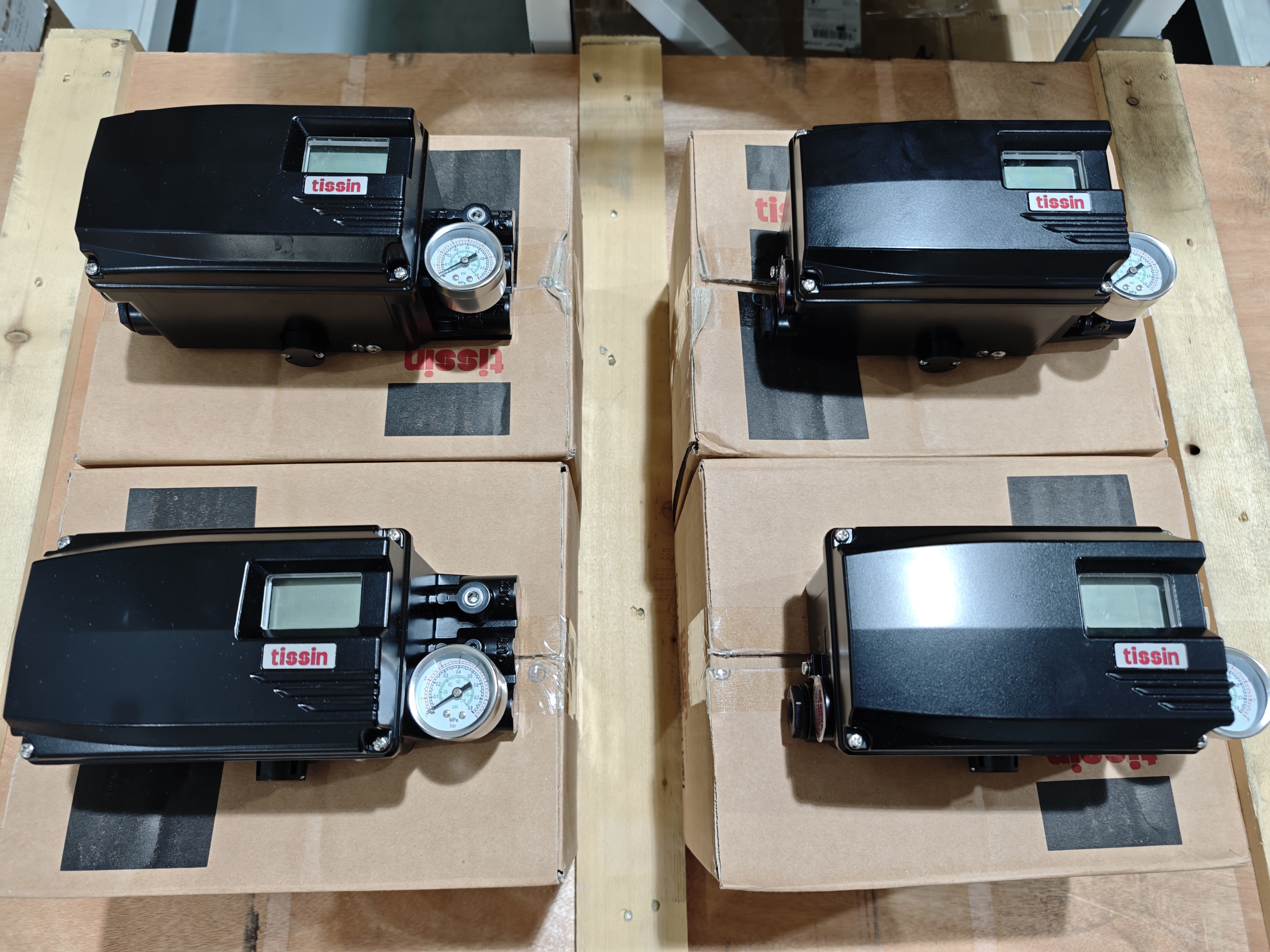

Η μονάδα διαθέτει οθόνη LCD και τέσσερα κουμπιά για γρήγορη και εύκολη τοπική βαθμονόμηση. Περιλαμβάνει λειτουργία Partial Stroke Test (PST), λειτουργία συναγερμού, ενσωματωμένο διακόπτη αυτόματης/χειροκίνητης λειτουργίας και δυνατότητα αυτοδιάγνωσης. Το περίβλημα IP66/NEMA 4X προστατεύει από σκληρά βιομηχανικά περιβάλλοντα. Μια βαλβίδα πιλότου μεγάλης ροής βελτιώνει την ταχύτητα ελέγχου της βαλβίδας και ο σχεδιασμός προσφέρει ισχυρή αντίσταση σε κραδασμούς και κρούσεις.

Το TS800 υποστηρίζει γραμμικούς (10", ~", 150mm) και περιστροφικούς (0", ~", 90°) ενεργοποιητές. Οι προαιρετικές λειτουργίες περιλαμβάνουν πομπό θέσης 4-20mA DC, μονάδα επικοινωνίας HART και μονάδες τερματικών διακοπτών. Η μονάδα είναι διαθέσιμη με πιστοποιήσεις εγγενώς ασφαλούς και αντιεκρηκτικής προστασίας CSA.Σύνδεση ΜανόμετρουΠαράμετροςΣύνδεση ΜανόμετρουΜάρκα

Tissin

: Ελέγξτε την τάση τροφοδοσίας. Εάν το ρεύμα τροφοδοσίας είναι κανονικό, επαναφέρετε τις τιμές

και

• στο μενού .Κυνήγι ή ταλάντωση: Αυξήστε την τιμή της νεκρής ζώνης εντός του επιτρεπόμενου εύρους πεδίου. Εάν η νεκρή ζώνη έχει οριστεί πολύ χαμηλά, επιβραδύνει την αναζήτηση του σημείου στόχου.Σφάλμα EEPROM: Ελέγξτε εάν ο ενεργοποιητής είναι εγκατεστημένος πολύ ψηλά ή πολύ χαμηλά, ή πολύ μακριά από τον ενεργοποιητή. Ελέγξτε εάν το γρανάζι του ποτενσιόμετρου και το κύριο γρανάζι έχουν μετατοπιστεί λόγω κραδασμών ή εξωτερικής πρόσκρουσης.

• Καμία απόκριση στο σήμα εισόδου: Ελέγξτε εάν η πίεση τροφοδοσίας είναι εντός 0.14~0.7 MPa. Επαληθεύστε ότι οι πνευματικές συνδέσεις είναι ασφαλείς. Ελέγξτε την εγκατάσταση του μοχλού ανάδρασης.

• Αργή απόκριση βαλβίδας: Εάν το μέγεθος του ενεργοποιητή είναι πολύ μεγάλο, ορίστε την τιμή TbL σε TbL 4 (LLS).

• Μοντέλα ΑντικατάστασηςΤο Tissin TS800 είναι μια πλατφόρμα έξυπνου ενεργοποιητή βαλβίδας τρέχουσας γενιάς. Το TS805 είναι μια παραλλαγή εντός της ίδιας σειράς. Για εφαρμογές που απαιτούν πιστοποίηση αντιεκρηκτικής προστασίας, η σειρά TS800 προσφέρει εγγενώς ασφαλείς και αντιεκρηκτικές επιλογές CSA. Για εναλλακτικές λύσεις από διαφορετικούς κατασκευαστές, επαληθεύστε την τοποθέτηση του ενεργοποιητή, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
