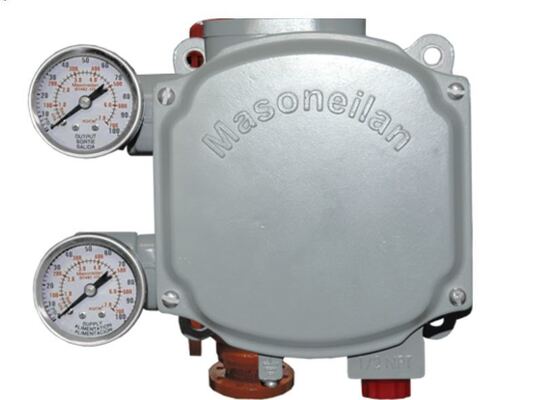

Masoneilan SVI1000 Χωρίς επαφή ψηφιακός εντοπιστής βαλβίδας HART για πνευματικούς ενεργοποιητές

Επισκόπηση προϊόντος

Το Masoneilan SVI1000 είναι ένας ψηφιακός τοποθετητής βαλβίδας τροφοδοτούμενος από βρόχο που χρησιμοποιεί επικοινωνία HART. Έχει σχεδιαστεί για πνευματικές βαλβίδες ελέγχου μονής ενέργειας. Ένα σύστημα μαγνητικής ανάδρασης χωρίς επαφή αφαιρεί τους μηχανικούς συνδέσμους, εξαλείφοντας τη φθορά. Η μονάδα αντλεί την ισχύ της από τον βρόχο 4-20mA, οπότε δεν απαιτείται ξεχωριστή παροχή.

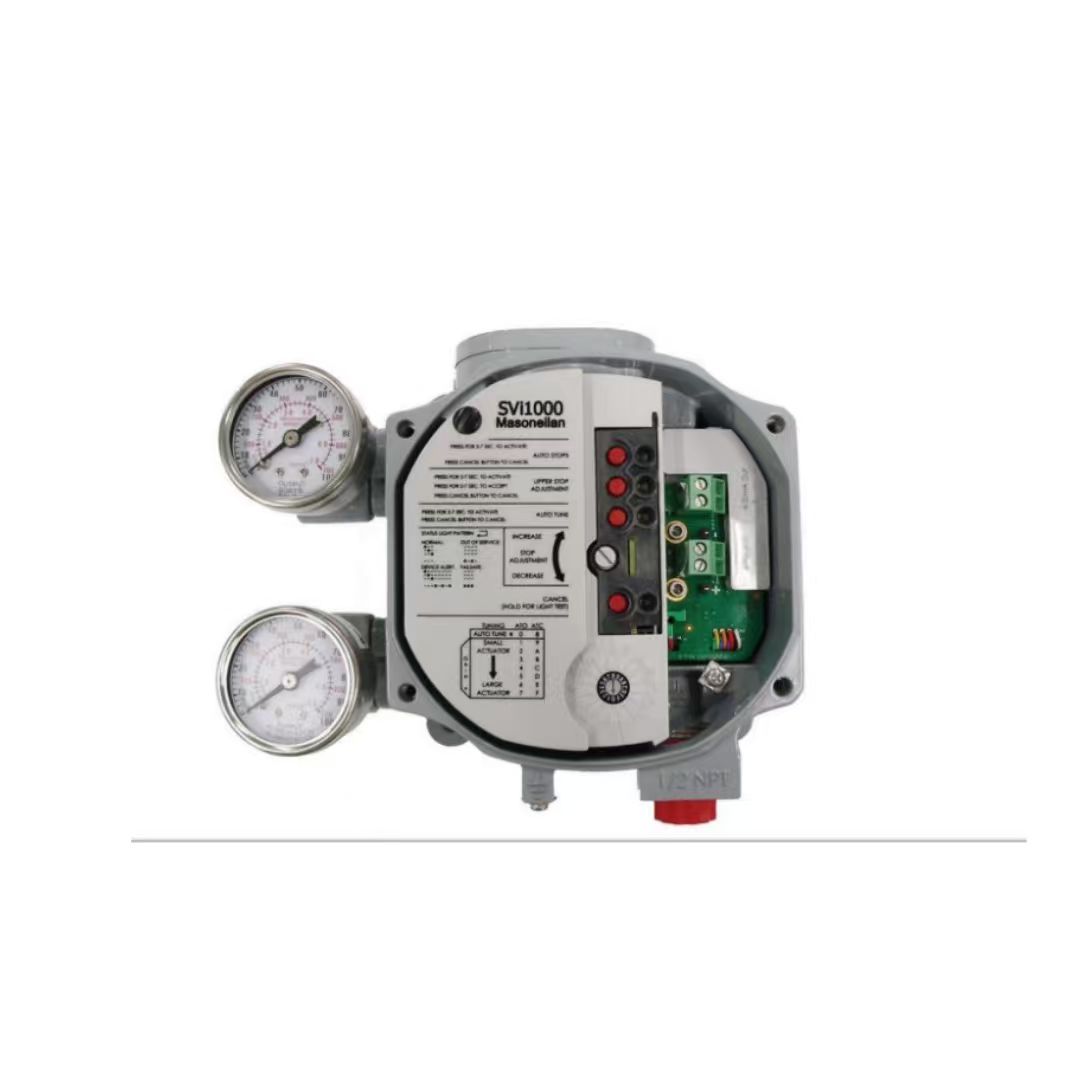

Μια τοπική διεπαφή με κουμπιά και ενδείξεις LED ακολουθεί τη διάταξη ένα κουμπί-μία λειτουργία. Οι περισσότερες βαλβίδες μπορούν να ρυθμιστούν και να βαθμονομηθούν σε λιγότερο από πέντε λεπτά. Η αναθεώρηση HART 5 ή 7 μπορεί να επιλεγεί στο πεδίο. Δύο ενσωματωμένοι διακόπτες στερεάς κατάστασης είναι διαθέσιμοι για ένδειξη θέσης. Ο καθολικός σχεδιασμός στήριξης ταιριάζει τόσο σε γραμμικούς όσο και σε περιστροφικούς ενεργοποιητές.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Το Masoneilan SVI1000 χρησιμοποιείται στην παραγωγή ενέργειας, τη χημική επεξεργασία, τη διύλιση, τα πετροχημικά και το πετρέλαιο και το φυσικό αέριο. Τυπικές εφαρμογές περιλαμβάνουν γεννήτριες ατμοστροβίλων, συμπυκνωτές, πύργους ψύξης, γεννήτριες ατμού ανάκτησης θερμότητας, απόσταξη, υδροεπεξεργασία, πυρόλυση, ανάμιξη, ακεραιότητα αγωγών και συμπίεση αερίου. Η απλή ρύθμισή του και η αξιόπιστη μαγνητική ανάδραση το καθιστούν ιδανικό για τον συνήθη έλεγχο διαμόρφωσης σε πνευματικές βαλβίδες μονής ενέργειας.

Συνήθη Προβλήματα

• Ο τοποθετητής δεν ανταποκρίνεται στο σήμα εισόδου: Επαληθεύστε ότι η πίεση τροφοδοσίας είναι εντός 20-100 psi και οι πνευματικές συνδέσεις είναι ασφαλείς. Ελέγξτε ότι η λειτουργία της συσκευής έχει οριστεί σε Κανονική.

• Η βαλβίδα ανταποκρίνεται αργά ή καθόλου: Επιβεβαιώστε ότι το σημείο ρύθμισης της παροχής αέρα είναι μεγαλύτερο από την τελική τιμή του ελατηρίου συν 10 psig. Για ενεργοποιητές μεγάλου όγκου, επαληθεύστε ότι η πτώση πίεσης κατά την πλήρωση είναι μικρότερη από 15%.

• Ειδοποίηση σφάλματος θέσης: Εκτελέστε μια υπογραφή βαλβίδας χρησιμοποιώντας το βασικό DTM του SVI1000. Ελέγξτε για σφιχτή στεγανοποίηση, συσσώρευση στον άξονα ή τριβή του ενεργοποιητή. Εκτελέστε Αυτόματη Ρύθμιση ή Χειροκίνητη Ρύθμιση.

• Οριακή ισχύς (όλες οι λυχνίες LED σβηστές): Το ρεύμα εισόδου είναι κάτω από 3,85 mA. Αυξήστε το ρεύμα του βρόχου στα 4 mA για βαθμονόμηση και διαγνωστικά.

• Αποτυχία βαθμονόμησης: Η βαθμονόμηση του αισθητήρα εισόδου ήταν εκτός αποδεκτού εύρους. Χρησιμοποιώντας εξοπλισμό μέτρησης ακριβείας, εκτελέστε τη βαθμονόμηση σύμφωνα με τα όρια.

• Βλάβη υλικού (SelfCheckError): Αποσυνδέστε την τροφοδοσία για δύο λεπτά και επανεκκινήστε. Εκκαθαρίστε τον συναγερμό μέσω ValVue ή HART Host. Εάν η βλάβη επιμένει, αντικαταστήστε τη μονάδα ηλεκτρονικών.

Μοντέλα Αντικατάστασης

Το Masoneilan SVI1000 είναι ένας βασικός ψηφιακός τοποθετητής. Για εφαρμογές που απαιτούν προηγμένα διαγνωστικά βαλβίδων, υψηλότερη χωρητικότητα ροής ή λειτουργίες ασφαλείας με βαθμολογία SIL, οι σειρές SVI II AP ή SVI3 είναι οι επόμενες επιλογές από την ίδια γραμμή προϊόντων. Για εναλλακτικές λύσεις από διαφορετικούς κατασκευαστές, επαληθεύστε την τοποθέτηση του ενεργοποιητή, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
