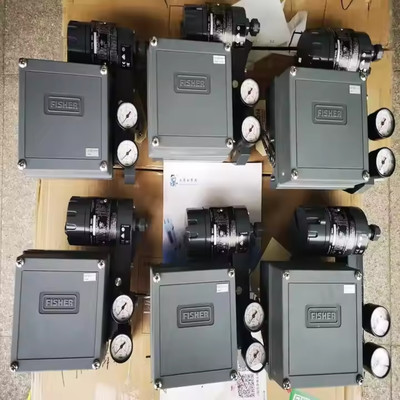

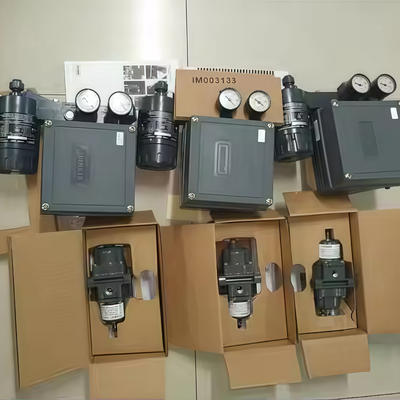

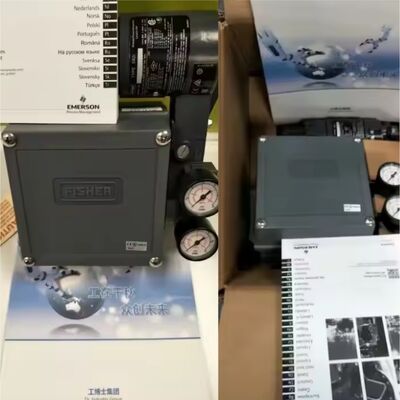

Ηλεκτροπνευματικός Ελεγκτής Θέσης Βαλβίδας Fisher 3582i με Είσοδο 4-20mA για Βαλβίδες Ελέγχου

Επισκόπηση προϊόντος

Το Fisher 3582i είναι ένας ηλεκτρο-πνευματικός ενεργοποιητής βαλβίδας για βαλβίδες ελέγχου με πνευματικό διάφραγμα και συρόμενο στέλεχος. Συνδυάζει έναν ηλεκτρο-πνευματικό μετατροπέα 582i με έναν πνευματικό ενεργοποιητή 3582. Ο μετατροπέας λαμβάνει ένα σήμα 4-20 mA DC και παράγει μια αναλογική πνευματική έξοδο μέσω ενός συστήματος ακροφυσίου/πτερύγιου. Αυτό το πνευματικό σήμα οδηγεί το στάδιο του ενεργοποιητή, το οποίο προσαρμόζει την πίεση τροφοδοσίας του ενεργοποιητή για να διατηρήσει το στέλεχος της βαλβίδας στη θέση που ορίζεται από το σήμα εισόδου.

Η μονάδα προσφέρει ακριβή, γρήγορη απόκριση και ανέχεται τους κραδασμούς του εργοστασίου. Η κατανάλωση αέρα σε σταθερή κατάσταση είναι χαμηλή, υποστηρίζοντας την αποδοτική λειτουργία. Ο αρθρωτός σχεδιασμός επιτρέπει την προσθήκη ενός μετατροπέα 582i σε έναν υπάρχοντα πνευματικό ενεργοποιητή 3582 στο πεδίο, μετατρέποντάς τον σε ηλεκτρο-πνευματική λειτουργία.

Το μηδέν και το εύρος είναι ρυθμιζόμενα με κατσαβίδι και γαλλικό κλειδί αφού αφαιρεθεί το κάλυμμα. Η άμεση και η αντίστροφη δράση μπορούν να αλλάξουν στο πεδίο. Οι αλλαγές στην πίεση τροφοδοσίας και στο φορτίο της βαλβίδας έχουν ελάχιστη επίδραση στην απόδοση. Το περίβλημα και τα εσωτερικά υλικά αντέχουν σε σκληρές συνθήκες, και ο αέρας εξαερισμού καθαρίζει τα εσωτερικά μέρη για επιπλέον προστασία.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Το 3582i χρησιμοποιείται σε βιομηχανίες διεργασιών με βαλβίδες ελέγχου με πνευματικό διάφραγμα και συρόμενο στέλεχος. Χειρίζεται τον έλεγχο ροής, πίεσης, θερμοκρασίας και στάθμης. Το ρυθμιζόμενο εύρος μηδενός και εύρους καλύπτει όλα τα τυπικά σήματα εισόδου, συμπεριλαμβανομένων των διαιρεμένων εύρων. Μια οικογένεια ενεργοποιητών υποστηρίζει πολλές εφαρμογές, απλοποιώντας το απόθεμα ανταλλακτικών σε όλο το εργοστάσιο.

Συνήθη Προβλήματα

• Ο ενεργοποιητής δεν ανταποκρίνεται στο σήμα εισόδου: Ελέγξτε την πίεση τροφοδοσίας και τις πνευματικές συνδέσεις. Βεβαιωθείτε ότι το συγκρότημα ακροφυσίου/πτερύγιου δεν είναι φραγμένο και ότι το ρελέ λειτουργεί.

• Η θέση του στελέχους της βαλβίδας δεν αντιστοιχεί στο σήμα εισόδου: Ελέγξτε τη βαθμονόμηση μηδενός και εύρους. Βεβαιωθείτε ότι η θέση του εκκεντροφόρου αντιστοιχεί στη διαδρομή και τη δράση του ενεργοποιητή.

• Ασταθής λειτουργία ή ταλάντωση: Ελέγξτε για διαρροές αέρα σε σωληνώσεις και συνδέσεις. Ελέγξτε για υπερβολική τριβή στη φλάντζα της βαλβίδας ή στον ενεργοποιητή.

• Οι διακυμάνσεις της πίεσης τροφοδοσίας επηρεάζουν τη θέση: Επιβεβαιώστε ότι η πίεση τροφοδοσίας είναι σταθερή και εντός του συνιστώμενου εύρους. Το 3582i έχει σχεδιαστεί για να ελαχιστοποιεί την επίδραση των αλλαγών στην πίεση τροφοδοσίας, αλλά ακραίες διακυμάνσεις μπορεί να προκαλέσουν προβλήματα.

Μοντέλα Αντικατάστασης

Το 3582i είναι ένα παλαιότερο σχέδιο πνευματικού ενεργοποιητή. Για νέες εγκαταστάσεις που απαιτούν ψηφιακή επικοινωνία και διαγνωστικά, οι ψηφιακοί ελεγκτές βαλβίδων DVC6200 ή DVC2000 είναι τα σύγχρονα ισοδύναμα από την ίδια γραμμή προϊόντων. Ο μετατροπέας 582i μπορεί να εγκατασταθεί στο πεδίο σε έναν υπάρχοντα πνευματικό ενεργοποιητή 3582 για αναβάθμισή του σε διαμόρφωση 3582i, αν και αυτό μπορεί να απαιτεί αλλαγή στην τοποθέτηση του ενεργοποιητή και στο εύρος του σήματος εισόδου. Για εναλλακτικές λύσεις από άλλους κατασκευαστές, επαληθεύστε τη συμβατότητα της τοποθέτησης του ενεργοποιητή, της διαδρομής και του σήματος εισόδου πριν από την παραγγελία.
