Επισκόπηση προϊόντος

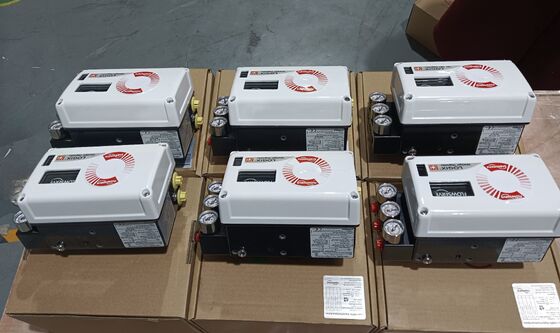

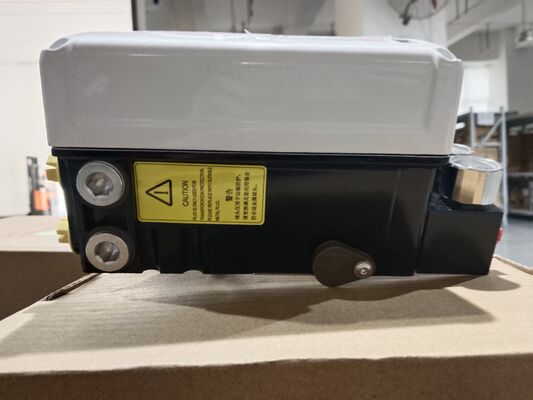

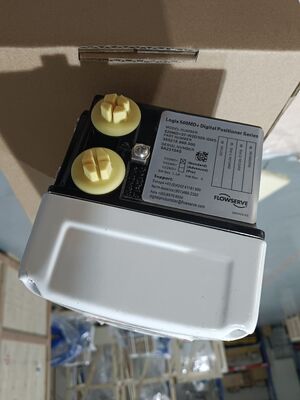

Το Flowserve Logix 520MD είναι ένας ψηφιακός ρυθμιστής θέσης βαλβίδας υψηλής απόδοσης που χρησιμοποιεί επικοινωνία HART. Δέχεται ένα σήμα ελέγχου 4-20mA δύο καλωδίων και παρέχει αναλογική πνευματική έξοδο σε έναν ενεργοποιητή βαλβίδας. Η μονάδα τροφοδοτείται εξ ολοκλήρου από το σήμα εισόδου 4-20mA. Ελέγχει ενεργοποιητές μονής δράσης με γραμμικές και περιστροφικές βάσεις στήριξης.
Ο ρυθμιστής θέσης χρησιμοποιεί έναν αλγόριθμο ρύθμισης πολλαπλών μεταβλητών κέρδους που επιτρέπει μεγάλες αλλαγές βήματος με ελάχιστη υπέρβαση, διατηρώντας παράλληλα υψηλή ανάλυση για πολύ μικρές αλλαγές βήματος. Μια διαδικασία Αυτόματης ρύθμισης κάνει κύκλους στον ενεργοποιητή για να παράγει μια μετρημένη απόκριση και επιλέγει αυτόματα τιμές κέρδους που βελτιστοποιούν την απόδοση του ενεργοποιητή. Ένας επιλογέας τροποποιητή κέρδους επιτρέπει περαιτέρω λεπτομερή ρύθμιση του υπολογισμένου κέρδους. Απλοί διακόπτες DIP χειρίζονται τη λειτουργία ρύθμισης και άλλες κοινές ρυθμίσεις, ενώ το λογισμικό ValveSight παρέχει τυπική λειτουργικότητα διαγνωστικών.
Ο σχεδιασμός προσφέρει γρήγορη, εύκολη και ακριβή βαθμονόμηση με αυτόματη βαθμονόμηση και επιλογή ρυθμιζόμενου κέρδους. Η κατανάλωση αέρα σε σταθερή κατάσταση είναι χαμηλή και ο σχεδιασμός ελέγχου δύο σταδίων παρέχει ταχύτερους χρόνους απόκρισης και αυστηρότερο έλεγχο. Η μονάδα υποστηρίζει HART 5, 6 και 7 και είναι κατάλληλη για χρήση σε επικίνδυνες περιοχές.
Τεχνικές Προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|---|
| Μάρκα | Flowserve |
| Πρωτόκολλο Επικοινωνίας | HART 5, 6 και 7 |
| Σήμα Εισόδου | 4-20mA (HART), δύο καλωδίων |
| Διεπαφή Δεδομένων | Ενσύρματη |
| Διαγνωστικά | Τυπική λειτουργικότητα διαγνωστικών μέσω του λογισμικού ValveSight |
| Πίεση Τροφοδοσίας | 1,5 έως 6,0 bar (22 έως 87 psig) |
| Σήμα Εξόδου | Πνευματικό (0 έως 100% της πίεσης τροφοδοσίας αέρα) |
| Γραμμικότητα | < ±1,0% τυπικά |
| Επαναληψιμότητα | < 0,2% |
| Νεκρή Ζώνη | < 0,2% |
| Τύπος Στήριξης | Περιστροφικοί και γραμμικοί ενεργοποιητές· Μονής δράσης |
| Θερμοκρασία Λειτουργίας | -40°C έως +80°C (-40°F έως +178°F) |
| Βαθμολογία Περιβλήματος | IP66 / NEMA 4X |
| Υλικό Περιβλήματος | Βιομηχανικό Αλουμίνιο |
| Βάρος | Περίπου 3,5 kg |
| Ελάχιστο Ρεύμα Λειτουργίας | 3,6 mA (χωρίς AO)· 3,83 mA (με AO) |
| Τροφοδοσία Τάσης (Μέγιστη) | 30 VDC |
| Κατανάλωση Αέρα (Σταθερή Κατάσταση) | 0,08 Nm³/h @ 1,5 bar έως 0,12 Nm³/h @ 6,0 bar |
| Χωρητικότητα Ροής Εξόδου | Έως 7,0 Nm³/h @ 6,0 bar |
| Πιστοποιήσεις | ATEX, FM, CSA, SIL 2 |
| Εγγενώς Ασφαλές | Class I Division 1 Groups A-D |
| Μη Εμπρηστικό | Class I Division 2 Groups A-D |
Βιομηχανία Εφαρμογής
Το Flowserve Logix 520MD χρησιμοποιείται στις βιομηχανίες πετρελαίου και φυσικού αερίου, χημικής επεξεργασίας, παραγωγής ενέργειας, επεξεργασίας νερού και φαρμακευτικών προϊόντων. Βασικές εφαρμογές περιλαμβάνουν τον έλεγχο αγωγών και ενεργοποιητών, τη θέση βαλβίδων αντιδραστήρων, την αυτοματοποίηση παράκαμψης στροβίλων, τη ρύθμιση ροής σε εργοστάσια και τις υγιεινές λειτουργίες βαλβίδων. Η πιστοποιημένη βαθμολογία επικίνδυνης περιοχής του το καθιστά κατάλληλο για απαιτητικά περιβάλλοντα διεργασιών.
Συνήθη Προβλήματα
Δεν αναβοσβήνει LED: Το ρεύμα είναι κάτω από 3,6 mA ή η πολικότητα της καλωδίωσης είναι λανθασμένη. Επαληθεύστε ότι το ρεύμα τροφοδοσίας είναι τουλάχιστον 3,6 mA και ελέγξτε την πολικότητα.
Ασταθείς επικοινωνίες: Προβλήματα σήματος HART. Ελέγξτε ότι το εύρος ζώνης της πηγής ρεύματος περιορίζεται στα 25Hz. Επαληθεύστε το μήκος και την αντίσταση του καλωδίου. Χρησιμοποιήστε συμβατό φράγμα εγγενούς ασφάλειας.
Η μονάδα δεν ανταποκρίνεται σε αναλογικές εντολές: Η μονάδα βρίσκεται σε λειτουργία ψηφιακής εντολής ή συνέβη σφάλμα βαθμονόμησης. Αλλάξτε τη λειτουργία εντολής σε αναλογική. Επαναβαθμονομήστε τη μονάδα.
Η ένδειξη θέσης βαλβίδας δεν είναι όπως αναμένεται: Η στήριξη του αισθητήρα θέσης δεν είναι στις 180 μοίρες, η διαδρομή δεν έχει βαθμονομηθεί ή το MPC είναι ενεργό. Επανατοποθετήστε τον αισθητήρα. Βαθμονομήστε τη διαδρομή.
Η θέση οδηγείται πλήρως ανοιχτή ή κλειστή: Η διαδρομή δεν έχει βαθμονομηθεί, ο εσωτερικός βρόχος του αισθητήρα Hall δεν είναι συνδεδεμένος, έχει οριστεί λάθος ενέργεια αέρα ή οι σωληνώσεις είναι ανάποδα. Βαθμονομήστε τη διαδρομή. Ελέγξτε τις συνδέσεις υλικού.
Απαιτείται Βαθμονόμηση Τριβής: Δεν έχει πραγματοποιηθεί βαθμονόμηση τριβής από την επαναφορά εργοστασιακών ρυθμίσεων. Εκτελέστε Βαθμονόμηση Τριβής χρησιμοποιώντας το μενού οθόνης, το φορητό εργαλείο ή το DTM.
Μοντέλα Αντικατάστασης
Η σειρά Flowserve Logix 520MD είναι μια ώριμη πλατφόρμα ψηφιακού ρυθμιστή θέσης. Για εφαρμογές που απαιτούν πρόσθετη ακεραιότητα ασφάλειας, η παραλλαγή Logix 520MD+ προσφέρει βελτιωμένα χαρακτηριστικά. Για νεότερες εγκαταστάσεις, τα Logix 3200MD και Logix 3800MD είναι εναλλακτικά μοντέλα εντός της ίδιας οικογένειας προϊόντων. Για εναλλακτικές λύσεις από διαφορετικούς κατασκευαστές, επαληθεύστε τη βάση στήριξης του ενεργοποιητή, το εύρος ταξιδιού και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
