Επισκόπηση προϊόντος

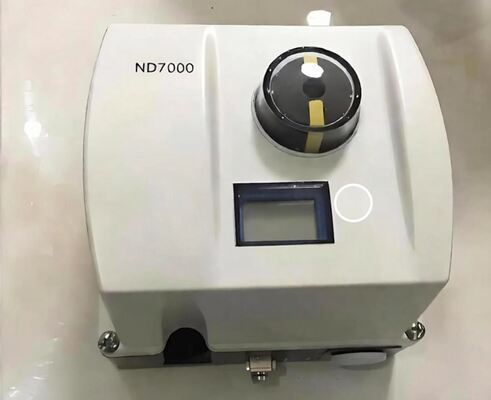

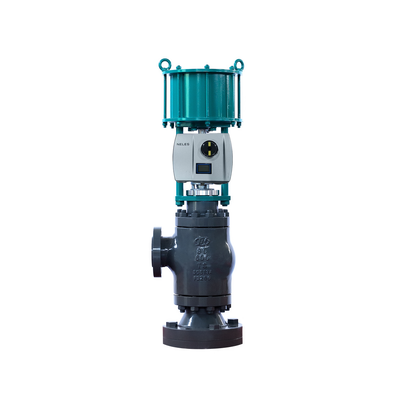

Το Neles ND7000 είναι ένας έξυπνος ελεγκτής βαλβίδων βασισμένος σε μικροελεγκτή, σχεδιασμένος για ακριβή και αξιόπιστο έλεγχο πνευματικών ενεργοποιητών. Τροφοδοτούμενο από βρόχο 4-20mA, συγκρίνει συνεχώς το σήμα εντολής εισόδου με την πραγματική θέση της βαλβίδας και ρυθμίζει τον ενεργοποιητή ανάλογα. Το ND7000 είναι συμβατό με σχεδόν όλους τους ενεργοποιητές βαλβίδων ελέγχου και όλους τους βιομηχανικούς τομείς.
Η μονάδα χρησιμοποιεί μέτρηση θέσης βαλβίδας χωρίς επαφή, εξαλείφοντας τη μηχανική φθορά στη διαδρομή ανάδρασης. Η ίδια συσκευή υποστηρίζει περιστροφικές και γραμμικές βαλβίδες, καθώς και ενεργοποιητές μονής και διπλής ενέργειας. Η θέση σε λειτουργία είναι απλή χρησιμοποιώντας την Τοπική Διεπαφή Χρήστη (LUI) ή απομακρυσμένη διαμόρφωση DTM/EDD. Μια λειτουργία βαθμονόμησης 1 σημείου επιτρέπει την εγκατάσταση σε βαλβίδες εν λειτουργία χωρίς διακοπή της διαδικασίας.
Το ND7000 είναι πιστοποιημένο SIL 2 από την TÜV σύμφωνα με το IEC 61508. Διαθέτει αυτοδιάγνωση, συμπεριλαμβανομένης της τάσης απόκλισης, μετρητών και εκτεταμένων δοκιμών εκτός σύνδεσης. Η συσκευή έχει σχεδιαστεί για σκληρές περιβαλλοντικές συνθήκες με στιβαρή αρθρωτή σχεδίαση, εξαιρετικά χαρακτηριστικά θερμοκρασίας και αντοχή σε κραδασμούς και κρούσεις.
Τεχνικές Προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|---|
| Μάρκα | Neles |
| Πρωτόκολλο Επικοινωνίας | HART |
| Σήμα Εισόδου | 4-20mA |
| Διεπαφή Δεδομένων | Ενσύρματο |
| Διαγνωστικά | Αυτοδιάγνωση; Τάση Απόκλισης; Μετρητές; Εκτεταμένες Δοκιμές Εκτός Σύνδεσης |
| Πίεση Τροφοδοσίας | 1.4~8 bar (20~115 psig) |
| Τύπος Στήριξης | Περιστροφικές και Γραμμικές βαλβίδες; Ενεργοποιητές μονής και διπλής ενέργειας |
| Θερμοκρασία Λειτουργίας | -40°C~+85°C, στάνταρ; -53°C~+85°C, αρκτική έκδοση |
| Προστασία Περιβλήματος | IP66 / NEMA 4X |
| Υλικό Περιβλήματος | Ανοδιωμένο κράμα αλουμινίου |
| Συνδέσεις Αέρα | G 1/4 |
| Πιστοποιήσεις | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO |
| Λογισμικό Επικοινωνίας | FDT/DTM; EDD |
Βιομηχανία Εφαρμογής
Το Neles ND7000 χρησιμοποιείται σε πετρέλαιο και φυσικό αέριο, χημική επεξεργασία, παραγωγή ενέργειας, εξόρυξη και γενική βιομηχανική αυτοματοποίηση. Η συσκευή μπορεί να ενσωματωθεί με όλα τα κύρια συστήματα DCS και υποστηρίζει κιτ στήριξης για οποιουσδήποτε ενεργοποιητές τρίτων κατασκευαστών. Είναι πλήρως συμβατό με συστήματα και εξοπλισμό διαφορετικών κατασκευαστών.
Συνήθη Προβλήματα
Μια αλλαγή στο σημείο ρύθμισης της θέσης της βαλβίδας δεν επηρεάζει τη θέση του ενεργοποιητή: Ελέγξτε την πίεση τροφοδοσίας (μπορεί να είναι πολύ χαμηλή), το κολλημένο σπειροειδές βαλβίδιο, λανθασμένες παραμέτρους διαμόρφωσης, μπλοκαρισμένο ενεργοποιητή ή βαλβίδα, λανθασμένη σύνδεση καλωδίων σήματος ή μη πραγματοποιηθείσα βαθμονόμηση.
Ο ενεργοποιητής πηγαίνει στην τελική θέση με μικρή αλλαγή σήματος εισόδου: Οι σωλήνες μεταξύ του ελεγκτή και του ενεργοποιητή είναι λανθασμένοι. Ελέγξτε τις ρυθμίσεις παραμέτρων PFA και ROT.
Ανακριβής τοποθέτηση: Βρώμικο σπειροειδές βαλβίδιο, πολύ υψηλό φορτίο ενεργοποιητή, πολύ χαμηλή πίεση τροφοδοσίας, ελαττωματικοί αισθητήρες σπειροειδούς βαλβιδίου ή πίεσης, ή διαρροή ενεργοποιητή.
Υπέρβαση ή πολύ αργή τοποθέτηση: Αλλάξτε την τιμή PERF, βρώμικο σπειροειδές βαλβίδιο, πολύ μικρός σωλήνας αέρα τροφοδοσίας ή βρώμικο φίλτρο αέρα τροφοδοσίας.
Μοντέλα Αντικατάστασης
Το Neles ND7000 είναι μια ώριμη πλατφόρμα έξυπνου ελεγκτή βαλβίδων. Η σειρά ND9000 είναι η αναβάθμιση επόμενης γενιάς με βελτιωμένα διαγνωστικά και επιλογές πεδίου. Το ND7000 λειτουργεί ως άμεση αντικατάσταση για παλαιότερους τοποθετητές NE700/NP700. Για εναλλακτικές λύσεις από διαφορετικούς προμηθευτές, επαληθεύστε την τοποθέτηση του ενεργοποιητή, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
