Επισκόπηση προϊόντος

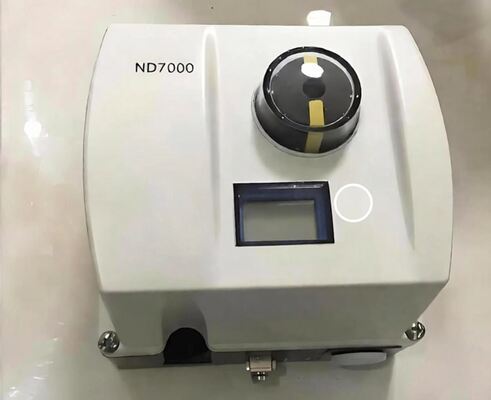

Το Neles ND7000 είναι ένας έξυπνος ελεγκτής βαλβίδας βασισμένος σε μικροελεγκτή που παρέχει ακριβή και αξιόπιστο έλεγχο πνευματικού ενεργοποιητή. Τροφοδοτείται από βρόχο 4-20mA και συγκρίνει συνεχώς το σήμα εντολής εισόδου με την πραγματική θέση της βαλβίδας, προσαρμόζοντας τον ενεργοποιητή ανάλογα. Το ND7000 λειτουργεί με σχεδόν όλους τους ενεργοποιητές βαλβίδων και σε όλους τους βιομηχανικούς τομείς.

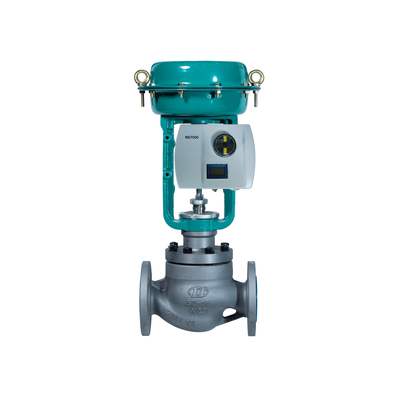

Η μονάδα χρησιμοποιεί μέτρηση θέσης βαλβίδας χωρίς επαφή, εξαλείφοντας τη μηχανική φθορά στη διαδρομή ανάδρασης. Η ίδια συσκευή χειρίζεται περιστροφικές και γραμμικές βαλβίδες, καθώς και ενεργοποιητές μονής και διπλής ενέργειας. Η θέση σε λειτουργία είναι απλή με το Τοπικό Διεπαφή Χρήστη (LUI) ή τη διαμόρφωση DTM/EDD από απόσταση. Μια δυνατότητα βαθμονόμησης 1 σημείου επιτρέπει την εγκατάσταση σε βαλβίδες εν λειτουργία χωρίς διακοπή της διαδικασίας.
Το ND7000 είναι πιστοποιημένο SIL 2 από την TÜV σύμφωνα με το IEC 61508. Διαθέτει αυτοδιάγνωση, συμπεριλαμβανομένης της τάσης απόκλισης, μετρητών και εκτεταμένων δοκιμών εκτός σύνδεσης. Η συσκευή είναι κατασκευασμένη για σκληρές περιβαλλοντικές συνθήκες με στιβαρή αρθρωτή σχεδίαση, εξαιρετικά χαρακτηριστικά θερμοκρασίας και αντοχή σε κραδασμούς και κρούσεις.
Τεχνικές Προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|---|
| Μάρκα | Neles |
| Πρωτόκολλο Επικοινωνίας | HART |
| Σήμα Εισόδου | 4-20mA |
| Διεπαφή Δεδομένων | Ενσύρματο |
| Διαγνωστικά | Αυτοδιάγνωση; Τάση Απόκλισης; Μετρητές; Εκτεταμένες Δοκιμές Εκτός Σύνδεσης |
| Πίεση Τροφοδοσίας | 1.4~8 bar (20~115 psig) |
| Τύπος Στήριξης | Περιστροφικές και Γραμμικές βαλβίδες; Ενεργοποιητές μονής και διπλής ενέργειας |
| Θερμοκρασία Λειτουργίας | -40°C~+85°C, τυπική; -53°C~+85°C, αρκτική έκδοση |
| Προστασία Περιβλήματος | IP66 / NEMA 4X |
| Υλικό Περιβλήματος | Ανοδιωμένο κράμα αλουμινίου |
| Συνδέσεις Αέρα | G 1/4 |
| Πιστοποιήσεις | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO |
| Λογισμικό Επικοινωνίας | FDT/DTM; EDD |
Βιομηχανία Εφαρμογής
Το Neles ND7000 χρησιμοποιείται στην πετρελαϊκή και αερίου, χημική επεξεργασία, παραγωγή ενέργειας, εξόρυξη και γενική βιομηχανική αυτοματοποίηση. Η συσκευή μπορεί να ενσωματωθεί με όλα τα κύρια συστήματα DCS και υποστηρίζει κιτ στήριξης για οποιουσδήποτε ενεργοποιητές τρίτων κατασκευαστών. Είναι πλήρως συμβατό με συστήματα και εξοπλισμό διαφορετικών κατασκευαστών.
Συνήθη Προβλήματα
Μια αλλαγή στο σημείο ρύθμισης της θέσης της βαλβίδας δεν επηρεάζει τη θέση του ενεργοποιητή: Ελέγξτε την πίεση τροφοδοσίας (μπορεί να είναι πολύ χαμηλή), το κολλημένο σπειροειδές βαλβίδας, τις λανθασμένες παραμέτρους διαμόρφωσης, τον μπλοκαρισμένο ενεργοποιητή ή βαλβίδα, τις λανθασμένα συνδεδεμένες καλωδιώσεις σήματος ή τη μη πραγματοποιηθείσα βαθμονόμηση.
Ο ενεργοποιητής πηγαίνει στην τελική θέση με μικρή αλλαγή σήματος εισόδου: Οι σωλήνες μεταξύ του ελεγκτή και του ενεργοποιητή είναι λανθασμένοι. Ελέγξτε τις ρυθμίσεις παραμέτρων PFA και ROT.
Ανακριβής τοποθέτηση: Βρώμικη σπειροειδής βαλβίδα, πολύ υψηλό φορτίο ενεργοποιητή, πολύ χαμηλή πίεση τροφοδοσίας, ελαττωματικοί αισθητήρες σπειροειδούς ή πίεσης, ή διαρροή ενεργοποιητή.
Υπέρβαση ή πολύ αργή τοποθέτηση: Αλλάξτε την τιμή PERF, βρώμικη σπειροειδής βαλβίδα, πολύ μικρός σωλήνας πεπιεσμένου αέρα ή βρώμικο φίλτρο πεπιεσμένου αέρα.
Μοντέλα Αντικατάστασης
Το Neles ND7000 είναι μια ώριμη πλατφόρμα έξυπνου ελεγκτή βαλβίδας. Η σειρά ND9000 είναι η αναβάθμιση επόμενης γενιάς με βελτιωμένα διαγνωστικά και επιλογές fieldbus. Το ND7000 λειτουργεί ως άμεση αντικατάσταση για παλαιότερους τοποθετητές NE700/NP700. Για εναλλακτικές λύσεις από διαφορετικούς κατασκευαστές, επαληθεύστε την τοποθέτηση του ενεργοποιητή, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
