Επισκόπηση προϊόντος

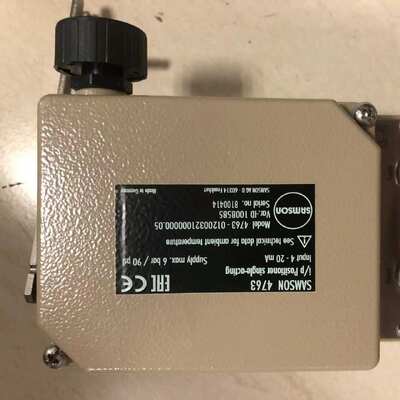

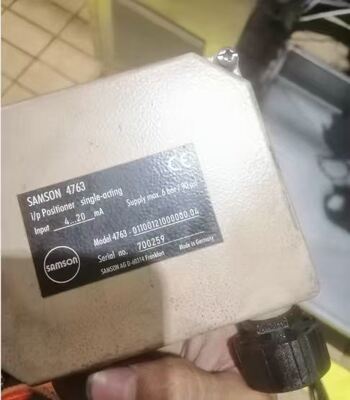

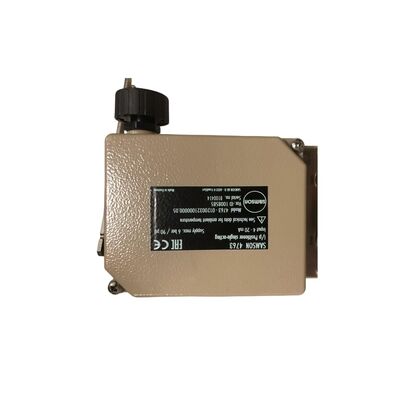

Ο Samson 4763 είναι ένας συμπαγής ηλεκτροπνευματικός θέσης που προορίζεται για τοποθέτηση σε πνευματικές βαλβίδες ελέγχου. Είναι ένα μονοενεργό όργανο που συγκρίνει το σήμα εισόδου του συστήματος ελέγχου με την πραγματική θέση του κορμού της βαλβίδας και στη συνέχεια στέλνει αντίστοιχη πνευματική πίεση στον ενεργοποιητή. Το περίβλημα είναι από χυτό αλουμίνιο και η μονάδα μπορεί να τοποθετηθεί σε οποιονδήποτε προσανατολισμό χωρίς να επηρεάζεται από μηχανικές δονήσεις. Η κατεύθυνση λειτουργίας μπορεί να αντιστραφεί στο πεδίο. Η ρυθμιζόμενη αναλογική ζώνη και η χωρητικότητα εξόδου αέρα επιτρέπουν τη λεπτομερή ρύθμιση για συγκεκριμένες εφαρμογές. Το 4763 δέχεται ηλεκτρική είσοδο 4-20mA ή 1-5mA. Χρησιμοποιεί σύστημα φλαπέρ-ακροφυσίου ισορροπίας δύναμης. Οι προαιρετικές μανόμετρα επιτρέπουν την παρακολούθηση της πίεσης αέρα τροφοδοσίας και σήματος.
Τεχνικές Προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|---|
| Μάρκα | Samson |
| Πρωτόκολλο Επικοινωνίας | HART (προαιρετικό) |
| Σήμα Εισόδου | 4(0) έως 20 mA; 1 έως 5 mA |
| Διεπαφή Δεδομένων | Ενσύρματο |
| Διαγνωστικά | Χωρίς διαγνωστικά βαλβίδας (στάνταρ) |
| Πίεση Τροφοδοσίας | 1,4 έως 6 bar (20 έως 90 psi) |
| Τύπος Τοποθέτησης | Γραμμικός ενεργοποιητής, μονοενεργός; Περιστροφικός (μέσω εξαρτήματος) |
| Ονομαστική Διαδρομή | 7,5 έως 90 mm |
| Γωνία Ανοίγματος | Έως 90° |
| Θερμοκρασία Λειτουργίας | -20 έως +80°C |
| Προστασία Περιβλήματος | IP 54 |
| Υλικό Περιβλήματος | Χυτό αλουμίνιο |
| Συνδέσεις Αέρα | G 1/4 |
| Ευαισθησία | <0,1% |
| Υστέρηση | <0,5% |
| Προστασία από έκρηξη | Τύπος 4763-0: Χωρίς; Τύπος 4763-1: ATEX Ex ia IIC T6; Τύπος 4763-8: EEx nA |
| Πιστοποιήσεις | ATEX, IECEx (ανάλογα με την έκδοση) |
| Λογισμικό Επικοινωνίας | Δεν ισχύει |
Βιομηχανία Εφαρμογής
Ο Samson 4763 χρησιμοποιείται στην χημική και πετροχημική επεξεργασία, την παραγωγή ενέργειας, την βιομηχανία χαρτοπολτού και χαρτιού, και τη γενική βιομηχανική αυτοματοποίηση. Είναι κατάλληλος για υπηρεσίες ρύθμισης ροής και εφαρμογές που απαιτούν ακριβή τοποθέτηση βαλβίδας. Ο συμπαγής σχεδιασμός και η αντοχή σε δονήσεις τον καθιστούν κατάλληλο για απαιτητικά περιβάλλοντα διεργασιών.
Συνήθη Προβλήματα
Ο θέσης δεν ανταποκρίνεται στο σήμα εισόδου: Ελέγξτε ότι η πίεση τροφοδοσίας είναι εντός 1,4~6 bar. Επαληθεύστε ότι οι πνευματικές συνδέσεις είναι ασφαλείς. Ελέγξτε ότι η διάταξη του ακροφυσίου δεν είναι φραγμένη.
Η θέση της βαλβίδας δεν αντιστοιχεί στο σήμα εισόδου: Ελέγξτε τη ρύθμιση της αναλογικής ζώνης (P-band). Επαληθεύστε ότι η κατεύθυνση λειτουργίας (ευθεία ή αντίστροφη) είναι σωστά ρυθμισμένη. Επαναβαθμονομήστε το σημείο μηδέν.
Ασταθής λειτουργία ή ταλάντωση: Επιθεωρήστε για διαρροές αέρα σε σωληνώσεις και συνδέσεις. Ελέγξτε για υπερβολική τριβή στη φλάντζα της βαλβίδας ή στον ενεργοποιητή. Επαληθεύστε ότι η ρύθμιση της χωρητικότητας εξόδου αέρα είναι κατάλληλη.
Σφάλμα βαθμονόμησης σημείου μηδέν: Το σημείο μηδέν είναι εκτός εύρους. Ελέγξτε την τοποθέτηση και επαναρυθμίστε το σημείο μηδέν.
Χαμηλή πίεση τροφοδοσίας: Επαληθεύστε ότι η πίεση τροφοδοσίας πληροί την ελάχιστη απαίτηση των 1,4 bar. Ελέγξτε τον ρυθμιστή παροχής αέρα.
Μοντέλα Αντικατάστασης
Ο Samson 4763 θα καταργηθεί σύντομα. Η άμεση αντικατάστασή του είναι ο TROVIS 3730-1, ο οποίος είναι ο έξυπνος θέσης επόμενης γενιάς με επικοινωνία HART και βελτιωμένα χαρακτηριστικά. Ο Τύπος 3767 είναι επίσης διαθέσιμος ως εναλλακτική λύση. Το 4763 είναι πρόδρομος της σειράς 3730 και μοιράζεται παρόμοια συμβατότητα τοποθέτησης. Για εναλλακτικές λύσεις από άλλους κατασκευαστές, επαληθεύστε την τοποθέτηση του ενεργοποιητή, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
