Επισκόπηση προϊόντος

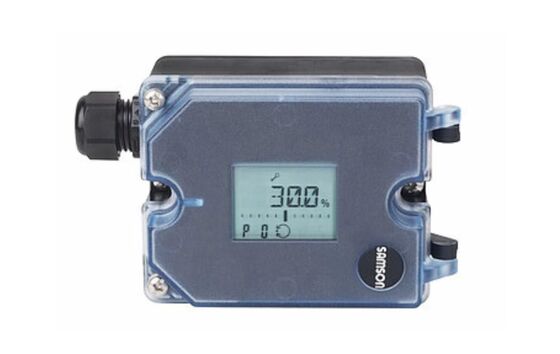

Το Samson 3725 είναι ένας συμπαγής, αυτο-βαθμονομούμενος ηλεκτροπνευματικός ενεργοποιητής θέσης για πνευματικές βαλβίδες σφαιρών και περιστροφικές βαλβίδες. Είναι μια μονής ενέργειας συσκευή που συγκρίνει το σήμα ελέγχου από το σύστημα με την πραγματική θέση του άξονα της βαλβίδας ή τη γωνία ανοίγματος, και στη συνέχεια στέλνει μια αναλογική πνευματική έξοδο στον ενεργοποιητή. Η μη επαφή μαγνητοαντιστατική ανίχνευση εξαλείφει τη μηχανική φθορά στην πορεία ανάδρασης. Η μονάδα αντιστέκεται στις περιβαλλοντικές επιδράσεις και στο χτύπημα ατμού. Τρία χωρητικά πλήκτρα και μια οθόνη LCD με επιλέξιμη κατεύθυνση ανάγνωσης καθιστούν τη λειτουργία διαισθητική από οποιαδήποτε θέση τοποθέτησης. Όλες οι παράμετροι αποθηκεύονται σε μη πτητική μνήμη EEPROM για προστασία από διακοπή ρεύματος. Η μεταβλητή αυτόματη εκκίνηση με προκαθορισμένες παραμέτρους σημαίνει ότι μόνο οι αποκλίσεις από τις τυπικές τιμές χρειάζονται ρύθμιση. Διατίθεται λειτουργία στεγανής κλεισίματος και το σημείο μηδέν παρακολουθείται συνεχώς.
Τεχνικές Προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|---|
| Μάρκα | Samson |
| Πρωτόκολλο Επικοινωνίας | HART (προαιρετικό) |
| Σήμα Εισόδου | 4 έως 20 mA, 2-wire μονάδα |
| Διεπαφή Δεδομένων | Ενσύρματο |
| Διαγνωστικά | Συνεχής παρακολούθηση σημείου μηδέν |
| Πίεση Τροφοδοσίας | Μέγ. 7 bar |
| Τύπος Τοποθέτησης | Γραμμικοί και Περιστροφικοί ενεργοποιητές; Μονής ενέργειας |
| Διαδρομή (Ρυθμιζόμενη) | 3,75 έως 50 mm |
| Γωνία Ανοίγματος | 24 έως 100° |
| Θερμοκρασία Λειτουργίας | -25 έως +80°C |
| Προστασία Περιβλήματος | IP 66 |
| Υλικό Περιβλήματος | PPA (πολυφθαλμίδιο), ανθεκτικό στην UV ακτινοβολία |
| Συνδέσεις Αέρα | G 1/4 ή 1/4 NPT |
| Ελάχιστο Ρεύμα | 3,8 mA |
| Αντίσταση Φορτίου | Μέγ. 6,3 V (315 Ω στα 20 mA) |
| Καμπύλες Χαρακτηριστικών | 3 καμπύλες διαδρομής, 9 καμπύλες γωνίας περιστροφής |
| Προστασία από Έκρηξη | Τύπος 3725-000: Χωρίς; Τύπος 3725-110: ATEX; Τύπος 3725-113: GOST; Τύπος 3725-130: CSA |
| Πιστοποιήσεις | Πιστοποιητικό ναυπηγικής |
Βιομηχανία Εφαρμογής

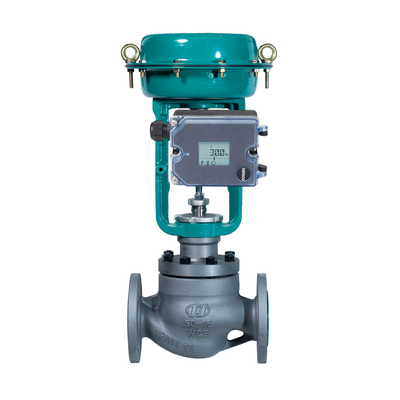

Το Samson 3725 χρησιμοποιείται στην χημική και πετροχημική επεξεργασία, την παραγωγή ενέργειας και τον γενικό βιομηχανικό αυτοματισμό. Είναι κατάλληλο για υπηρεσίες ρύθμισης και εφαρμογές όπου είναι απαραίτητος ο συμπαγής σχεδιασμός, η εύκολη λειτουργία και η ανθεκτικότητα. Ο ενεργοποιητής θέσης έχει αναπτυχθεί για καθολική χρήση σε γραμμικούς και περιστροφικούς ενεργοποιητές.
Συνήθη Προβλήματα
Ο ενεργοποιητής θέσης δεν ανταποκρίνεται στο σήμα εισόδου: Ελέγξτε την πίεση τροφοδοσίας (μέγ. 7 bar). Επαληθεύστε ότι οι πνευματικές συνδέσεις είναι ασφαλείς.
Η θέση της βαλβίδας δεν αντιστοιχεί στο σήμα εισόδου: Ελέγξτε τη ρύθμιση της καμπύλης χαρακτηριστικών. Επαληθεύστε ότι η κατεύθυνση λειτουργίας έχει ρυθμιστεί σωστά. Επαναβαθμονομήστε το σημείο μηδέν.
Ασταθής λειτουργία ή ταλάντωση: Ελέγξτε για διαρροές αέρα σε σωληνώσεις και συνδέσεις. Ελέγξτε για υπερβολική τριβή στη στεγανοποίηση της βαλβίδας ή στον ενεργοποιητή.
Σφάλμα βαθμονόμησης σημείου μηδέν: Το σημείο μηδέν είναι εκτός εύρους. Ελέγξτε την τοποθέτηση και επαναρυθμίστε το σημείο μηδέν.
Σφάλμα αρχικοποίησης: Ελέγξτε την πίεση τροφοδοσίας και τη σύνδεση του αισθητήρα διαδρομής. Επαληθεύστε ότι η βαλβίδα δεν είναι κολλημένη.
Μοντέλα Αντικατάστασης
Το Samson 3725 είναι μια συμπαγής πλατφόρμα ενεργοποιητή θέσης. Το TROVIS 3730-1 είναι μια άμεση αντικατάσταση με επικοινωνία HART και βελτιωμένα χαρακτηριστικά. Ο Τύπος 3724 είναι επίσης διαθέσιμος ως εναλλακτική λύση στην ίδια σειρά. Για εναλλακτικές λύσεις από άλλους κατασκευαστές, επαληθεύστε την τοποθέτηση του ενεργοποιητή, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
