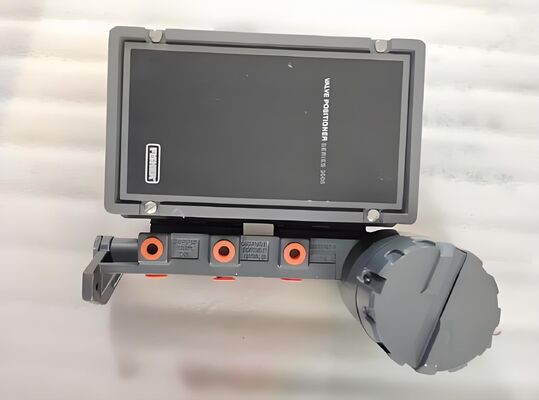

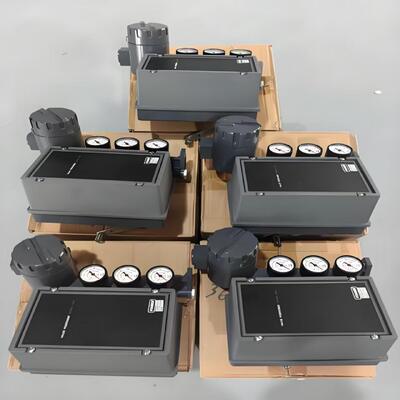

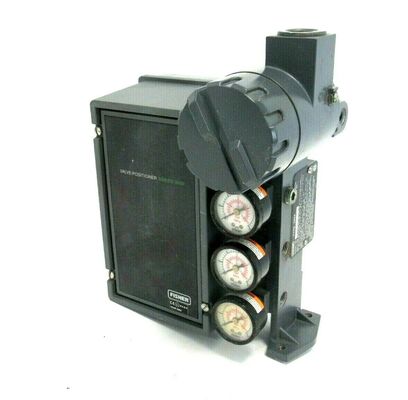

Φίσερ 3620J Ηλεκτροπνευματικός τοποθετητής με 4-20mA για ανθεκτικούς στη διάβρωση και αντιστρέψιμους σε πεδίο πνευματικούς ενεργοποιητές

Επισκόπηση προϊόντος

Ο Fisher 3620J είναι ένας ηλεκτροπνευματικός ενεργοποιητής βαλβίδας μονής ενέργειας, σχεδιασμένος για χρήση με περιστροφικούς ενεργοποιητές διαφράγματος ή εμβόλου. Συνδυάζει έναν πνευματικό ενεργοποιητή 3610J με έναν ηλεκτροπνευματικό μετατροπέα 3622. Ο μετατροπέας λαμβάνει σήμα 4-20 mA DC και παράγει αναλογική πνευματική έξοδο (0,2 έως 1,0 bar / 3 έως 15 psig) για την οδήγηση του σταδίου του ενεργοποιητή.

Ο 3620J τοποθετείται ενσωματωμένος στο περίβλημα του ενεργοποιητή. Η λειτουργία μπορεί να αλλάξει μεταξύ άμεσης και αντίστροφης στο πεδίο χωρίς πρόσθετα εξαρτήματα. Οι ρυθμίσεις μηδενός, εύρους και διασταύρωσης είναι προσβάσιμες με κατσαβίδι μετά την αφαίρεση του καλύμματος. Ένα μικρό ρυθμιζόμενο κέρδος βρόχου επιτρέπει στους χρήστες να ρυθμίζουν με ακρίβεια τη δυναμική απόκριση για κάθε μέγεθος ενεργοποιητή και εφαρμογή.

Ο ενεργοποιητής παρέχει ακριβή, γρήγορη απόκριση και αντέχει στις δονήσεις που συναντώνται στα περισσότερα περιβάλλοντα εργοστασίων. Οι αλλαγές στην πίεση τροφοδοσίας έχουν ελάχιστη επίδραση στη λειτουργία. Το περίβλημα, τα εξαρτήματα και τα υλικά φλάντζας επιλέγονται για σκληρά περιβάλλοντα, με χυτά κράματα αλουμινίου χαμηλής περιεκτικότητας σε χαλκό για αντοχή στη διάβρωση. Ο αέρας εξαέρωσης καθαρίζει τα εσωτερικά μέρη και το περίβλημα του ενεργοποιητή για πρόσθετη προστασία.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

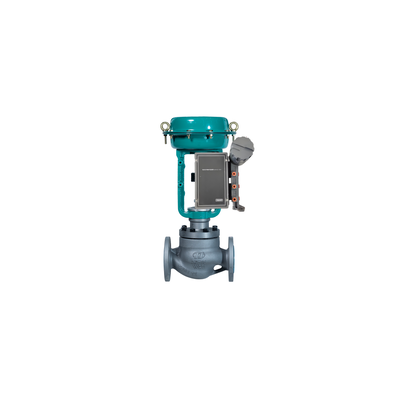

Ο Fisher 3620J χρησιμοποιείται στην χημική και πετροχημική επεξεργασία, την παραγωγή ενέργειας, την επεξεργασία νερού και λυμάτων, και τον γενικό έλεγχο βιομηχανικών διεργασιών. Είναι κατάλληλος για παλαιότερους πνευματικούς βρόχους ελέγχου και εφαρμογές όπου απαιτείται αξιόπιστη περιστροφική τοποθέτηση βαλβίδας. Ο ενεργοποιητής τοποθετείται ενσωματωμένος στο περίβλημα του ενεργοποιητή για συμπαγή εγκατάσταση.

Συνήθη Προβλήματα

• Δεν υπάρχει σήμα εξόδου με την παρουσία εισόδου: Ελέγξτε για βουλωμένο ακροφύσιο. Καθαρίστε το ακροφύσιο. Ελέγξτε την πίεση τροφοδοσίας αέρα.

• Αργή ή αφύσικη πίεση εξόδου: Ελέγξτε ότι η πίεση τροφοδοσίας είναι εντός προδιαγραφών. Ελέγξτε τον πνευματικό ενισχυτή και τη διάταξη ακροφυσίου/πτερυγίου.

• Γραμμική απόκριση κακή: Ελέγξτε τη ρύθμιση του ελατηρίου μηδενός. Ελέγξτε τη θέση του μηχανισμού ρύθμισης εύρους.

• Ο ενεργοποιητής δεν ανταποκρίνεται: Επαληθεύστε την πίεση τροφοδοσίας και τις πνευματικές συνδέσεις. Ελέγξτε ότι ο μετατροπέας λαμβάνει το σήμα 4-20 mA.

• Διαρροή αέρα: Ελέγξτε τους δακτυλίους Ο, τις φλάντζες και το διάφραγμα για φθορά. Αντικαταστήστε όπως απαιτείται.

Μοντέλα Αντικατάστασης

Ο Fisher 3620J είναι μια ώριμη πλατφόρμα ηλεκτροπνευματικού ενεργοποιητή. Για σύγχρονη ψηφιακή επικοινωνία και προηγμένα διαγνωστικά, οι ψηφιακοί ελεγκτές βαλβίδων Fisher DVC6200 ή DVC2000 είναι οι εναλλακτικές της τρέχουσας γενιάς. Για παλαιότερες εγκαταστάσεις, ο 3620J χρησιμεύει ως άμεση αντικατάσταση του πνευματικού ενεργοποιητή 3610J όταν απαιτείται ηλεκτρική είσοδος. Ο 3620JP προσθέτει πομπό θέσης και ο 3620JPR προσθέτει δυνατότητα απομακρυσμένης τοποθέτησης. Για εναλλακτικές λύσεις από διαφορετικούς κατασκευαστές, επαληθεύστε τη συμβατότητα της τοποθέτησης του ενεργοποιητή, του εύρους διαδρομής και του σήματος εισόδου πριν από την παραγγελία.
