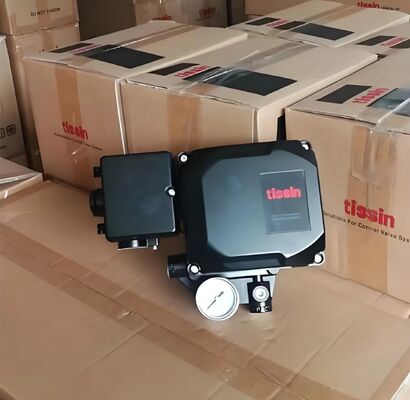

Tissin TS600 Αναλογικός Ελεγκτής Θέσης Βαλβίδας 4-20mA για Πνευματικούς Ενεργοποιητές

Επισκόπηση του προϊόντος

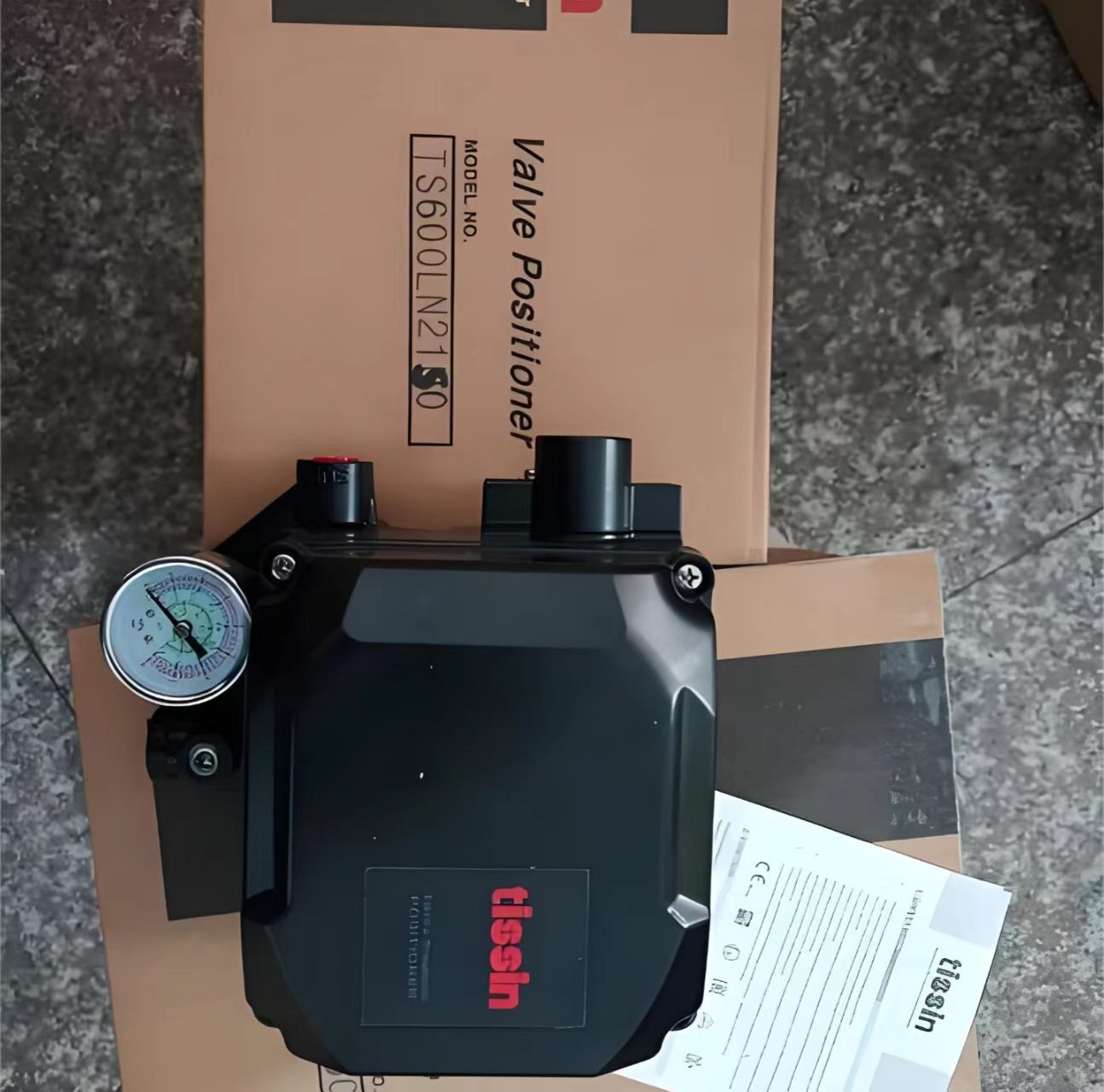

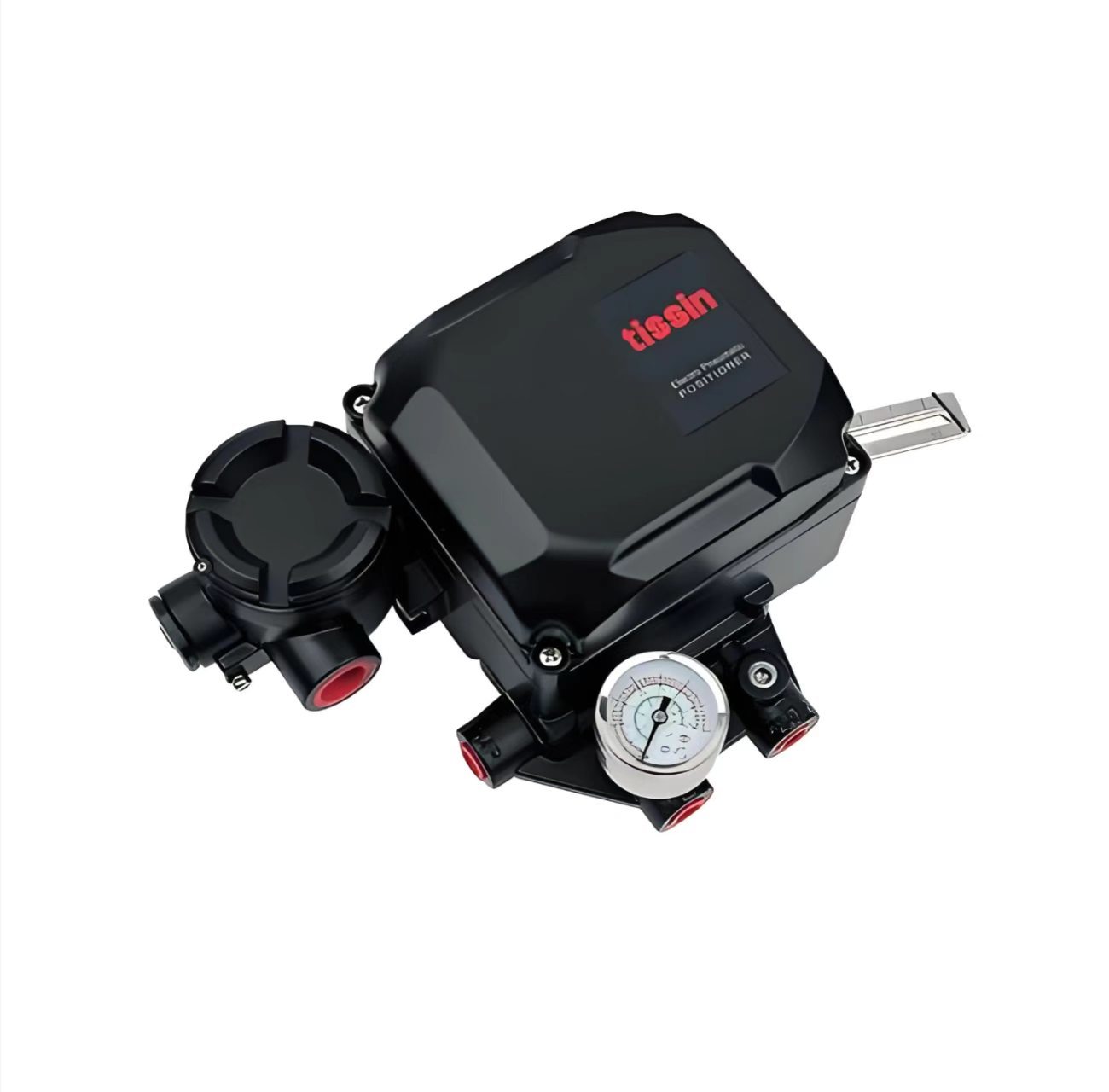

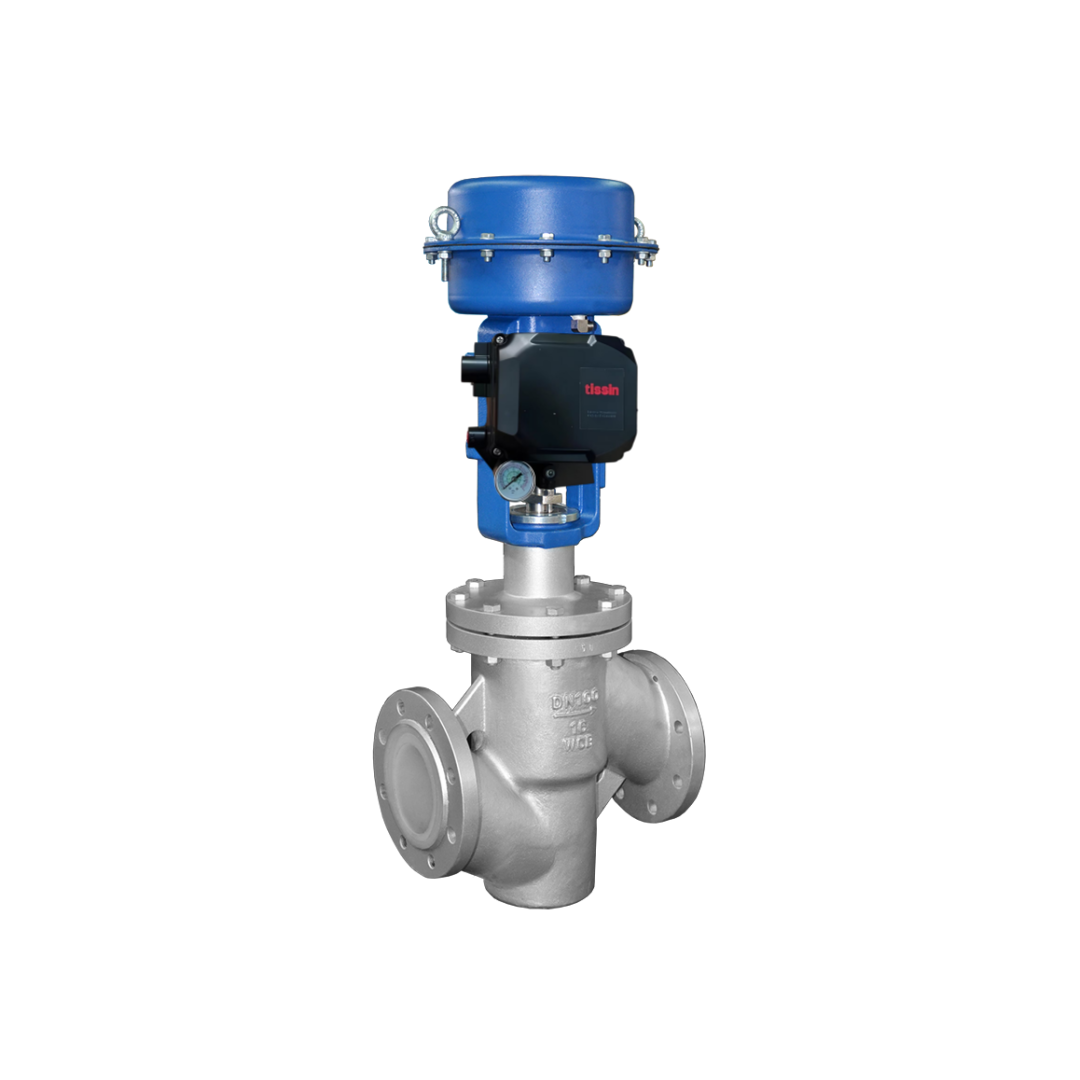

Το Tissin TS600 είναι ένα ηλεκτροπνευματικό συσκευή θέσης βαλβίδας που λαμβάνει ένα σήμα εισόδου 4-20mA DC από ένα δωμάτιο ελέγχου, DCS,ή γεννήτρια σήματος και ρυθμίζει αναλογικά την πνευματική πίεση στον κινητήρα της βαλβίδαςΕίναι σχεδιασμένο για χρήση με πνευματικούς γραμμικούς και περιστρεφόμενους ενεργοποιητές βαλβίδων.

Ο τοποθετητής διαθέτει γρήγορο χρόνο απόκρισης, υψηλή ακρίβεια και εξαιρετική σταθερότητα.Τα εσωτερικά εξαρτήματα είναι ενοποιημένα για εύκολη συντήρησηΤο μέρος σύνδεσης με αέρα είναι σχεδιασμένο να είναι αποσυναρμολογημένο, επιτρέποντας την αλλαγή των νήματος ακουστικής επαφής PT/NPT στο πεδίο.

Το TS600 είναι διαθέσιμο τόσο σε γραμμική (TS600L) όσο και σε περιστρεφόμενη (TS600R) διαμόρφωση.και ανθεκτικές στις εκρήξεις εκδόσεις (Ex dmb IIB/IIC)(Απόφαση της 16ης Ιανουαρίου 1995)

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

Το Tissin TS600 χρησιμοποιείται σε πετροχημικά, ηλεκτροπαραγωγή, επεξεργασία νερού, χαρτί και γενικό έλεγχο βιομηχανικών διεργασιών.Είναι κατάλληλο για τον ακριβή έλεγχο του throttling των πνευματικών γραμμικών και περιστρεφόμενων κινητήρων βαλβίδων σε απαιτητικά περιβάλλοντα.

Κοινά Προβλήματα

• Τοποθετητής δεν λειτουργεί: Ελέγξτε αν ο διακόπτης A/M είναι χαλαρός. Ελέγξτε αν ο πύργος είναι φραγμένος. Ελέγξτε τις συνδέσεις καλωδίων εισόδου.

• Η βαλβίδα είναι πλήρως ανοιχτή ανεξάρτητα από το σήμα εισόδου: Η τρύπα του διακόπτη A/M της πιλοτικής βαλβίδας είναι μπλοκαρισμένη από ξένες ουσίες όπως σκόνη.

• Ο ενεργοποιητής λειτουργεί μόνο με έλεγχο ON/OFF αλλά όχι με έλεγχο ενδιάμεσου ελέγχου.: Για τον γραμμικό τύπο, ελέγξτε την τοποθέτηση διάστασης. Για τον περιστρεφόμενο τύπο, ελέγξτε την τοποθέτηση καμάρας. Ελέγξτε τις συνδέσεις αγωγών OUT1 και OUT2.

• Το κυνήγι γίνεταιΤο όγκο του ενεργοποιητή μπορεί να είναι πολύ χαμηλό.ή μεγάλη δύναμη τριβής στο στέλεχος της βαλβίδας.

• Η γραμμικότητα είναι κακή.Ελέγξτε τις ρυθμίσεις μηδενικού και εύρους. Ελέγξτε αν η πίεση εισόδου είναι σταθερή. Ελέγξτε την εγκατάσταση μοχλού.

• Η υστερέση είναι κακή.Ελέγξτε τη σύνδεση του ελατηρίου μοχλού.

Εναλλακτικά μοντέλα

Το Tissin TS600 είναι μια τυποποιημένη ηλεκτροπνευματική πλατφόρμα τοποθέτησης.και προηγμένη διάγνωσηΓια εναλλακτικές λύσεις μεταξύ προμηθευτών, ελέγξτε την τοποθέτηση του ενεργοποιητή, την εμβέλεια πορείας και τη συμβατότητα του σήματος εισόδου πριν από την παραγγελία.
