Επισκόπηση προϊόντος

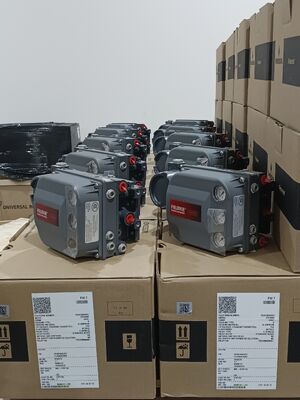

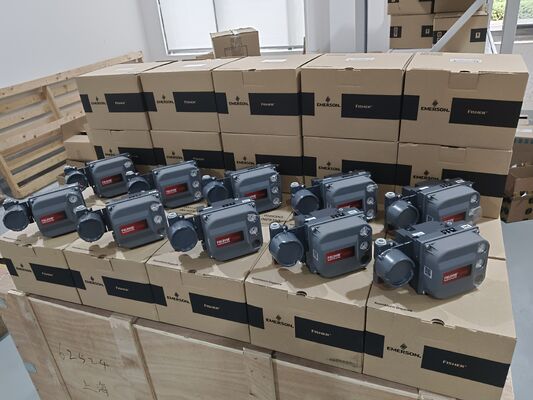

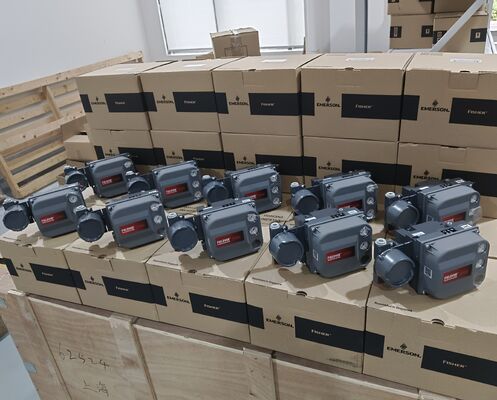

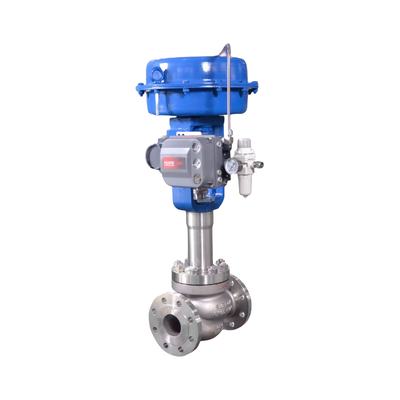

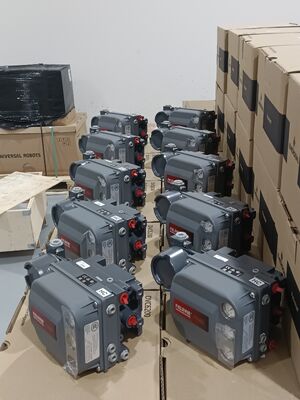

Το Fisher DVC6200 είναι ένας ψηφιακός ελεγκτής βαλβίδας FIELDVUE που χρησιμοποιεί επικοινωνία HART για τη σύνδεση ενός συστήματος ελέγχου με πνευματικό ενεργοποιητή. Λαμβάνει ένα σήμα ελέγχου 4-20 mA δύο καλωδίων και παράγει μια αναλογική πνευματική έξοδο για τη θέση της βαλβίδας. Η μονάδα αντικαθιστά αναλογικούς τοποθετητές στους περισσότερους πνευματικούς ενεργοποιητές χωρίς να απαιτείται υλικό προσαρμογέα. Ένας μαγνητικός αισθητήρας θέσης χωρίς επαφή εξαλείφει τη φθορά της σύνδεσης και επεκτείνει τη διάρκεια ζωής του κύκλου. Η ενσωματωμένη ηλεκτρονική μονάδα αντέχει σε υψηλούς κραδασμούς, διακυμάνσεις θερμοκρασίας και μολυσμένο αέρα εργοστασίου.
Τεχνικές Προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|---|
| Μάρκα | Fisher |
| Πρωτόκολλο Επικοινωνίας | 4-20 mA HART |
| Σήμα Εισόδου | Ηλεκτρικό |
| Διεπαφή Δεδομένων | Ενσύρματο |
| Διαγνωστικά | Ναι |
| Μέγιστη Πίεση Εξόδου | 145 psig |
| Τύπος Στήριξης | Ενσωματωμένη Στήριξη |
| Θερμοκρασία Λειτουργίας | Τυπική Θερμοκρασία, Υψηλή Θερμοκρασία |
| Έλεγχος Θέσης | Έλεγχος Ροής, Ενεργοποίηση/Απενεργοποίηση |
| Πηγή Τροφοδοσίας | Τοπική |
| Έλεγχος Διεργασίας | Ροή, Πίεση, Θερμοκρασία, Στάθμη |
| Μέσο Τροφοδοσίας | Αέρας, Φυσικό Αέριο, Άζωτο |
| Ταξινόμηση Περιοχής | Αντιεκρηκτικό, Εγγενώς Ασφαλές, FISCO, Τύπος N, Αντιπυρικό, Μη Επαγωγικό για FM |
| Πιστοποιήσεις | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, TIIS, Πιστοποιημένο για Φυσικό Αέριο, Συσκευή Μονοσφραγίδας; Εγκρίσεις Ναυτιλίας: Lloyd‘s Register, Bureau Veritas, DNV, ABS |
| Συμβατότητα Ενεργοποιητή (Γραμμικός) | Γραμμικοί ενεργοποιητές συρόμενου άξονα με ονομαστική διαδρομή μεταξύ 6,35 mm / 0,25 in. και 606 mm / 23,375 in. |
| Συμβατότητα Ενεργοποιητή (Περιστροφικός) | Περιστροφικοί ενεργοποιητές τετάρτου στροφής με ονομαστική διαδρομή μεταξύ 45° και 180° |
| Υλικό Περιβλήματος | Κράμα αλουμινίου χαμηλού χαλκού A03600 (στάνταρ); ανοξείδωτος χάλυβας (προαιρετικό) |
| Ελαστομερή | Νιτρίλιο (στάνταρ); Φθοροσιλικόνη (ακραία θερμοκρασία) |
| Βάρος (DVC6200 Αλουμίνιο) | 3,5 kg / 7,7 lbs |
| Βάρος (DVC6200 Ανοξείδωτος Χάλυβας) | 8,6 kg / 19 lbs |
| Βάρος (DVC6205) | 4,1 kg / 9 lbs |
| Βάρος (DVC6215) | 1,4 kg / 3,1 lbs |
| Ελάχιστη Τάση Τερματικού | 9,5 VDC για αναλογικό έλεγχο; 10 VDC για επικοινωνία HART |
Βιομηχανία Εφαρμογής
Το DVC6200 έχει αποδειχθεί σε διυλιστήρια, χημικά, πυρηνικά, πετρέλαιο και φυσικό αέριο, ενέργεια, χαρτοποιία, τρόφιμα και ποτά, νερό και λύματα, φαρμακευτικά και μέταλλα και εξόρυξη. Χειρίζεται τον έλεγχο διεργασιών για εφαρμογές ροής, πίεσης, θερμοκρασίας και στάθμης.
Συνήθη Προβλήματα
Το όργανο δεν επικοινωνεί: Ελέγξτε την τροφοδοσία, την τάση τερματικού (πρέπει να είναι 9-32 VDC) και τους συνδέσμους καλωδίωσης στην πλακέτα τυπωμένων κυκλωμάτων.
Η βαλβίδα δεν διανύει από 0 έως 100%: Επαληθεύστε τις πνευματικές συνδέσεις και την πίεση τροφοδοσίας. ελέγξτε ότι το μπλοκ λειτουργίας βρίσκεται στη σωστή λειτουργία.
Έξοδος μετατροπέα I/P εκτός προδιαγραφών: Μπορεί να υποδεικνύει ελαττωματική σφράγιση βάσης μονάδας, ελαττωματική βαλβίδα ή ελαττωματικό ρυθμιστή 67CFR.
Μοντέλα Αντικατάστασης
Το DVC6200 έχει σχεδιαστεί για να αναβαθμίζει υπάρχουσες εγκαταστάσεις αναλογικών τοποθετητών. Είναι μια κοινή αναβάθμιση από παλαιότερες μονάδες DVC2000. Για άλλες μάρκες, επαληθεύστε τη στήριξη, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
