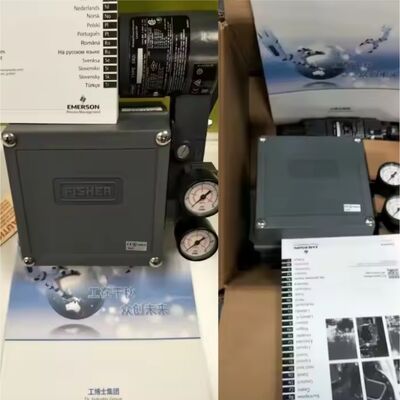

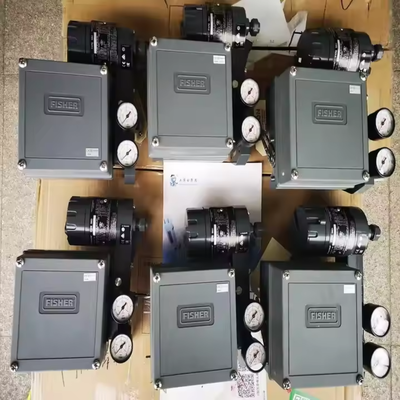

Φίσερ 3582i Ηλεκτροπνευματικός τοποθετητής με 4-20mA για βαλβίδες ελέγχου διαφράγματος

Επισκόπηση προϊόντος

Το Fisher 3582i είναι ένας ηλεκτρο-πνευματικός ελεγκτής θέσης βαλβίδας που συνδυάζει έναν μετατροπέα 582i με έναν πνευματικό ελεγκτή θέσης 3582. Είναι κατασκευασμένο για πνευματικές βαλβίδες ελέγχου με πτυσσόμενο στέλεχος. Ο μετατροπέας λαμβάνει ένα σήμα 4-20 mA DC και το μετατρέπει σε αναλογική πνευματική πίεση μέσω ενός μηχανισμού ακροφυσίου/πτερύγιου. Αυτή η πίεση στη συνέχεια οδηγεί το στάδιο του ελεγκτή θέσης, ο οποίος προσαρμόζει την πίεση τροφοδοσίας του ενεργοποιητή για να κρατήσει το στέλεχος της βαλβίδας εκεί που υπαγορεύει το σήμα εισόδου.

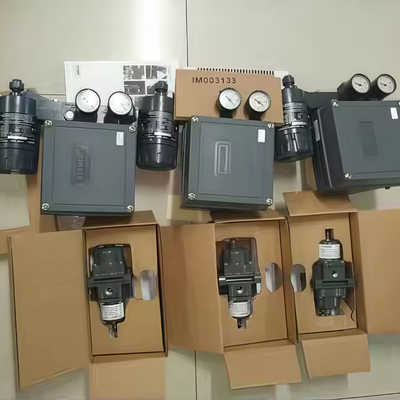

Η μονάδα παρέχει ακριβή, γρήγορη απόκριση και ανέχεται τους κραδασμούς. Η κατανάλωση αέρα σε σταθερή κατάσταση είναι χαμηλή. Επειδή ο σχεδιασμός είναι αρθρωτός, ένας μετατροπέας 582i μπορεί να προστεθεί σε έναν υπάρχοντα πνευματικό ελεγκτή θέσης 3582 στο πεδίο για να δημιουργηθεί ένας 3582i. Οι ρυθμίσεις μηδενός και εύρους γίνονται με κατσαβίδι και γαλλικό κλειδί μετά την αφαίρεση του καλύμματος. Η άμεση και αντίστροφη δράση μπορεί να αλλάξει επί τόπου. Οι αλλαγές στην πίεση τροφοδοσίας και στο φορτίο της βαλβίδας έχουν μικρή επίδραση στην απόδοση. Το περίβλημα και τα εσωτερικά υλικά αντέχουν σε σκληρές συνθήκες, και ο αέρας εξαερισμού καθαρίζει τα εσωτερικά μέρη.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

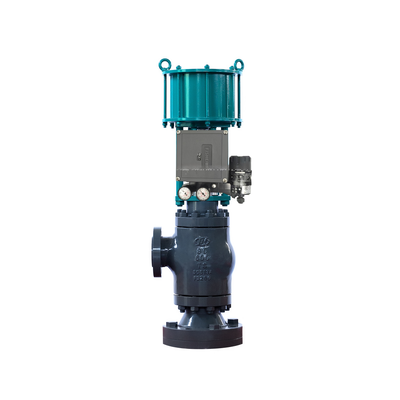

Το 3582i χρησιμοποιείται σε βιομηχανίες διεργασιών που βασίζονται σε πνευματικές βαλβίδες ελέγχου με πτυσσόμενο στέλεχος. Χειρίζεται τον έλεγχο ροής, πίεσης, θερμοκρασίας και στάθμης. Το ρυθμιζόμενο εύρος μηδενός και εύρους καλύπτει τυπικά σήματα εισόδου, συμπεριλαμβανομένων των διαχωρισμένων εύρων. Επειδή μια οικογένεια ελεγκτών θέσης υποστηρίζει πολλές εφαρμογές, το απόθεμα ανταλλακτικών απλοποιείται σε όλο το εργοστάσιο.

Συνήθη Προβλήματα

• Ο ελεγκτής θέσης δεν ανταποκρίνεται στο σήμα εισόδου: Ελέγξτε την πίεση τροφοδοσίας και τις πνευματικές συνδέσεις. Βεβαιωθείτε ότι το συγκρότημα ακροφυσίου/πτερύγιου δεν είναι φραγμένο και ότι το ρελέ λειτουργεί.

• Η θέση του στελέχους της βαλβίδας δεν αντιστοιχεί στο σήμα εισόδου: Ελέγξτε τη βαθμονόμηση μηδενός και εύρους. Βεβαιωθείτε ότι η θέση του εκκεντροφόρου αντιστοιχεί στο ταξίδι και τη δράση του ενεργοποιητή.

• Ασταθής λειτουργία ή ταλάντωση: Ελέγξτε για διαρροές αέρα σε σωληνώσεις και συνδέσεις. Ελέγξτε για υπερβολική τριβή στη στεγανοποίηση της βαλβίδας ή στον ενεργοποιητή.

• Οι διακυμάνσεις της πίεσης τροφοδοσίας επηρεάζουν τη θέση: Επιβεβαιώστε ότι η πίεση τροφοδοσίας είναι σταθερή και εντός του συνιστώμενου εύρους. Το 3582i έχει σχεδιαστεί για να ελαχιστοποιεί την επίδραση των αλλαγών στην πίεση τροφοδοσίας, αλλά ακραίες διακυμάνσεις μπορεί να προκαλέσουν προβλήματα.

Μοντέλα Αντικατάστασης

Το 3582i είναι ένα παλαιότερο σχέδιο πνευματικού ελεγκτή θέσης. Για νέες εγκαταστάσεις που απαιτούν ψηφιακή επικοινωνία και διαγνωστικά, οι ψηφιακοί ελεγκτές βαλβίδων DVC6200 ή DVC2000 είναι τα σύγχρονα ισοδύναμα από την ίδια γραμμή προϊόντων. Ο μετατροπέας 582i μπορεί να εγκατασταθεί στο πεδίο σε έναν υπάρχοντα πνευματικό ελεγκτή θέσης 3582 για αναβάθμιση σε διαμόρφωση 3582i, αν και αυτό μπορεί να απαιτεί αλλαγή στην τοποθέτηση του ελεγκτή θέσης και στο εύρος του σήματος εισόδου. Για εναλλακτικές λύσεις από άλλους κατασκευαστές, επαληθεύστε τη συμβατότητα της τοποθέτησης του ενεργοποιητή, του εύρους ταξιδιού και του σήματος εισόδου πριν από την παραγγελία.
