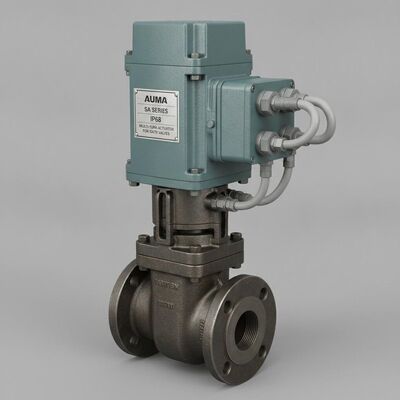

Ηλεκτρομηχανικός ενεργοποιητής πολλαπλών στροφών από κράμα αλουμινίου IP68 και ηλεκτρομηχανικός ενεργοποιητής βαλβίδας για βαλβίδες πύλης

Επισκόπηση προϊόντος

Το πακέτο βαλβίδων της σειράς AUMA SA παραδίδεται εργοστασιακά προσαρμοσμένο, με ηλεκτρομηχανικό ενεργοποιητή πολλαπλών στροφών ήδη τοποθετημένο και δοκιμασμένο σε βαλβίδα πύλης ή σφαιρική βαλβίδα. Αυτό εξαλείφει την ξεχωριστή προμήθεια εξαρτημάτων και μειώνει τον χρόνο εγκατάστασης στο εργοτάξιο. Ο ενεργοποιητής παράγει ροπή από 10 Nm έως 32.000 Nm μέσω κινητήρα τριφασικού AC, μονοφασικού AC ή DC. Οι διακόπτες ορίου και ροπής παρέχουν ακριβή ανάδραση τελικής θέσης, ενώ ένας χειροτροχός επιτρέπει τη χειροκίνητη λειτουργία όταν δεν υπάρχει ρεύμα.

Οι ενεργοποιητές τύπου SA για λειτουργία ανοίγματος-κλεισίματος φέρουν βαθμίδες Class A και B ή λειτουργία μικρής διάρκειας S2 – 15 λεπτά. Μια προαιρετική έκδοση S2 – 30 λεπτά χειρίζεται μεγαλύτερες περιόδους λειτουργίας. Ο ενεργοποιητής μπορεί να συνδυαστεί με διάφορα συστήματα ελέγχου, από βασικές μονάδες ΑΝΟΙΓΜΑ-ΚΛΕΙΣΙΜΟ έως εκδόσεις με μικροελεγκτή με καταγραφή δεδομένων λειτουργίας ή διεπαφή πεδίου. Το περίβλημα IP68 σύμφωνα με το EN 60529 παρέχει υψηλής ποιότητας προστασία από διάβρωση (KS) και λειτουργεί εντός -30°C έως +70°C. Οι τύποι εξόδου συμμορφώνονται με τα πρότυπα DIN και ISO.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Το σύστημα εξυπηρετεί την επεξεργασία νερού και λυμάτων, την παραγωγή ενέργειας, το πετρέλαιο και το φυσικό αέριο, την πετροχημεία, τη χημική επεξεργασία, την τηλεθέρμανση και βιομηχανικές εγκαταστάσεις. Χειρίζεται λειτουργία ανοίγματος-κλεισίματος σε βαλβίδες πύλης, σφαιρικές βαλβίδες και άλλες εφαρμογές βαλβίδων πολλαπλών στροφών. Το περίβλημα IP68 το καθιστά κατάλληλο για σκληρές εξωτερικές ή υποβρύχιες συνθήκες.

Συνήθη Προβλήματα

• Καμία αντίδραση σε εντολές λειτουργίας: Ελέγξτε πρώτα τη ρύθμιση του χρόνου αντίδρασης, στη συνέχεια αναζητήστε μηχανικό μπλοκάρισμα ή προβλήματα τροφοδοσίας.

• Σφάλμα ροπής στην κατεύθυνση ΑΝΟΙΓΜΑΤΟΣ ή ΚΛΕΙΣΙΜΑΤΟΣ: Ελέγξτε τη βαλβίδα για εμπόδιο και επαληθεύστε τις ρυθμίσεις των διακοπτών ροπής. Η υπερβολική τριβή της βαλβίδας μπορεί επίσης να προκαλέσει αυτό το σφάλμα.

• Ο μηχανικός δείκτης θέσης δεν μπορεί να ρυθμιστεί: Η μειωτική μετάδοση ενδέχεται να μην ταιριάζει με τις στροφές/διαδρομή του ενεργοποιητή. Τοποθετήστε μια κατάλληλη μειωτική μετάδοση.

• Ο ενεργοποιητής φτάνει στο τέρμα, παρόλο που οι διακόπτες ορίου λειτουργούν σωστά: Ελέγξτε τις ρυθμίσεις των διακοπτών ορίου και τη διαμόρφωση της τελικής θέσης.

• Η θερμοκρασία περιέλιξης του κινητήρα είναι πολύ υψηλή: Ελέγξτε αν η διαστασιολόγηση του ενεργοποιητή ταιριάζει με την εφαρμογή. Επιβεβαιώστε ότι ο κύκλος λειτουργίας είναι σωστός.

Μοντέλα Αντικατάστασης

Η σειρά AUMA SA είναι μια πλατφόρμα ηλεκτρομηχανικών ενεργοποιητών πολλαπλών στροφών της τρέχουσας γενιάς. Η σειρά SAR είναι μια παραλλαγή ενεργοποιητή διαμόρφωσης, βαθμολογημένη για Class C ή τύπο λειτουργίας S4 – 25%. Η σειρά SAEx είναι διαθέσιμη για εφαρμογές ανθεκτικές σε εκρήξεις (εύρος ροπής 10 Nm έως 16.000 Nm). Η σειρά SA-UW έχει σχεδιαστεί για συνεχή υποβρύχια χρήση (εύρος ροπής 10 Nm έως 4.000 Nm). Για εναλλακτικές λύσεις από άλλους κατασκευαστές, επαληθεύστε τη σύνδεση της βαλβίδας, τις απαιτήσεις ροπής και τη συμβατότητα της διεπαφής ελέγχου πριν από την παραγγελία.
