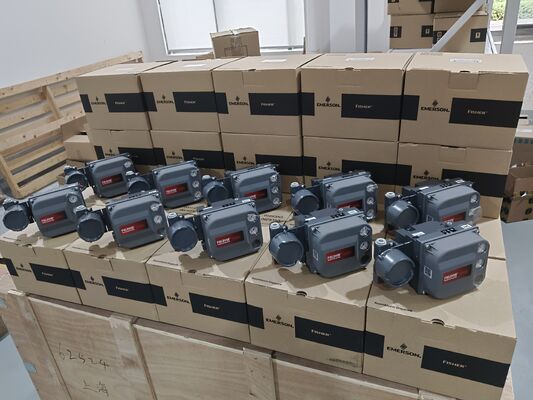

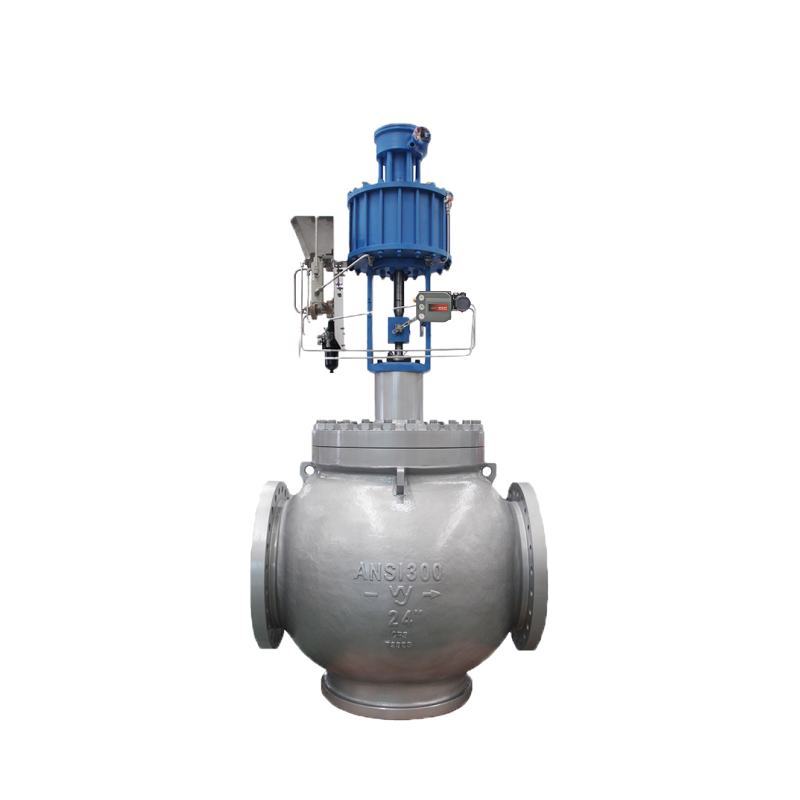

Ακριβής Έλεγχος Πνευματικός Ψηφιακός Ελεγκτής Θέσης Βαλβίδας από Κράμα Αλουμινίου και Πακέτο Ψηφιακού Ελεγκτή Βαλβίδας

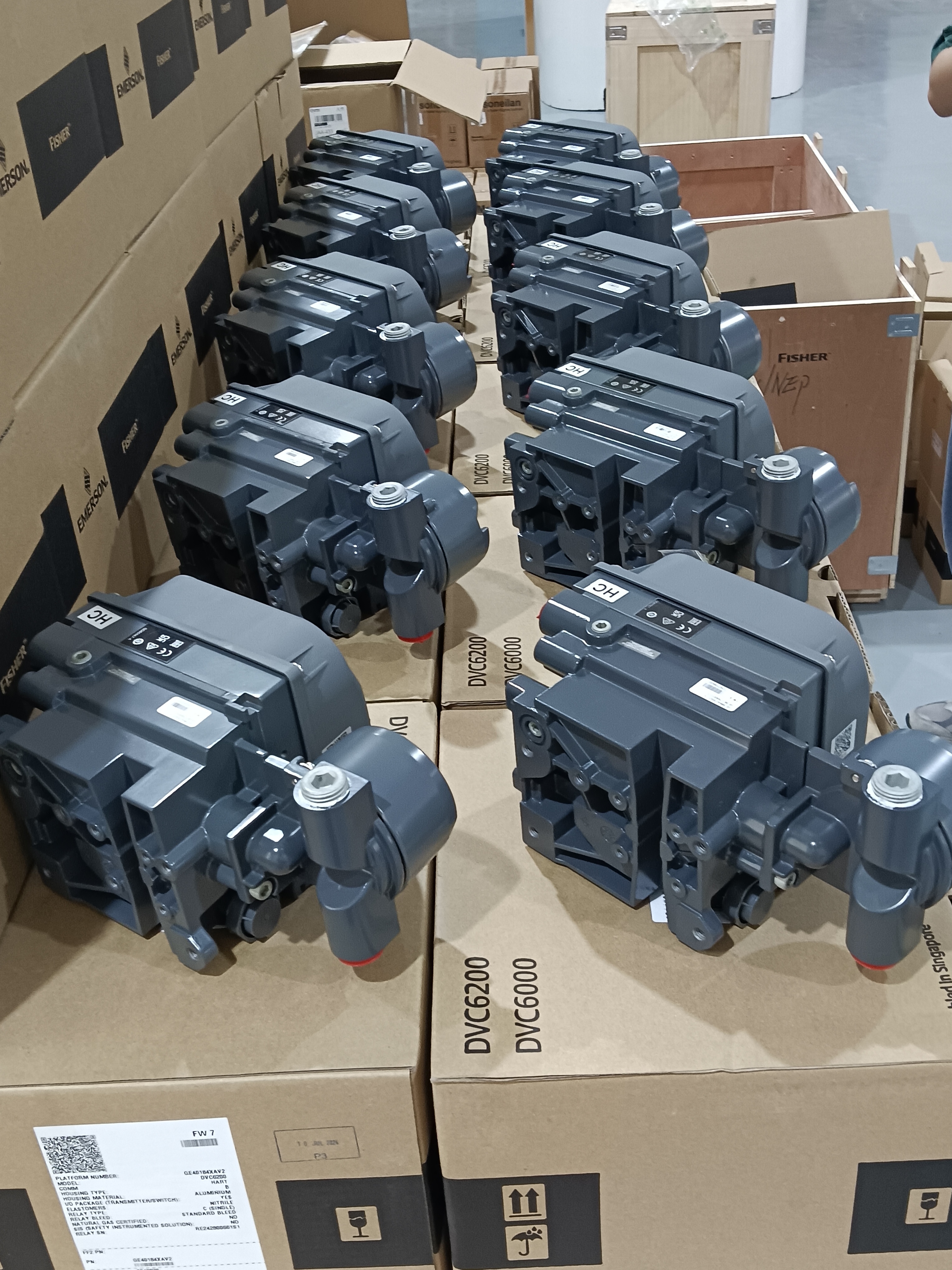

Επισκόπηση του προϊόντος

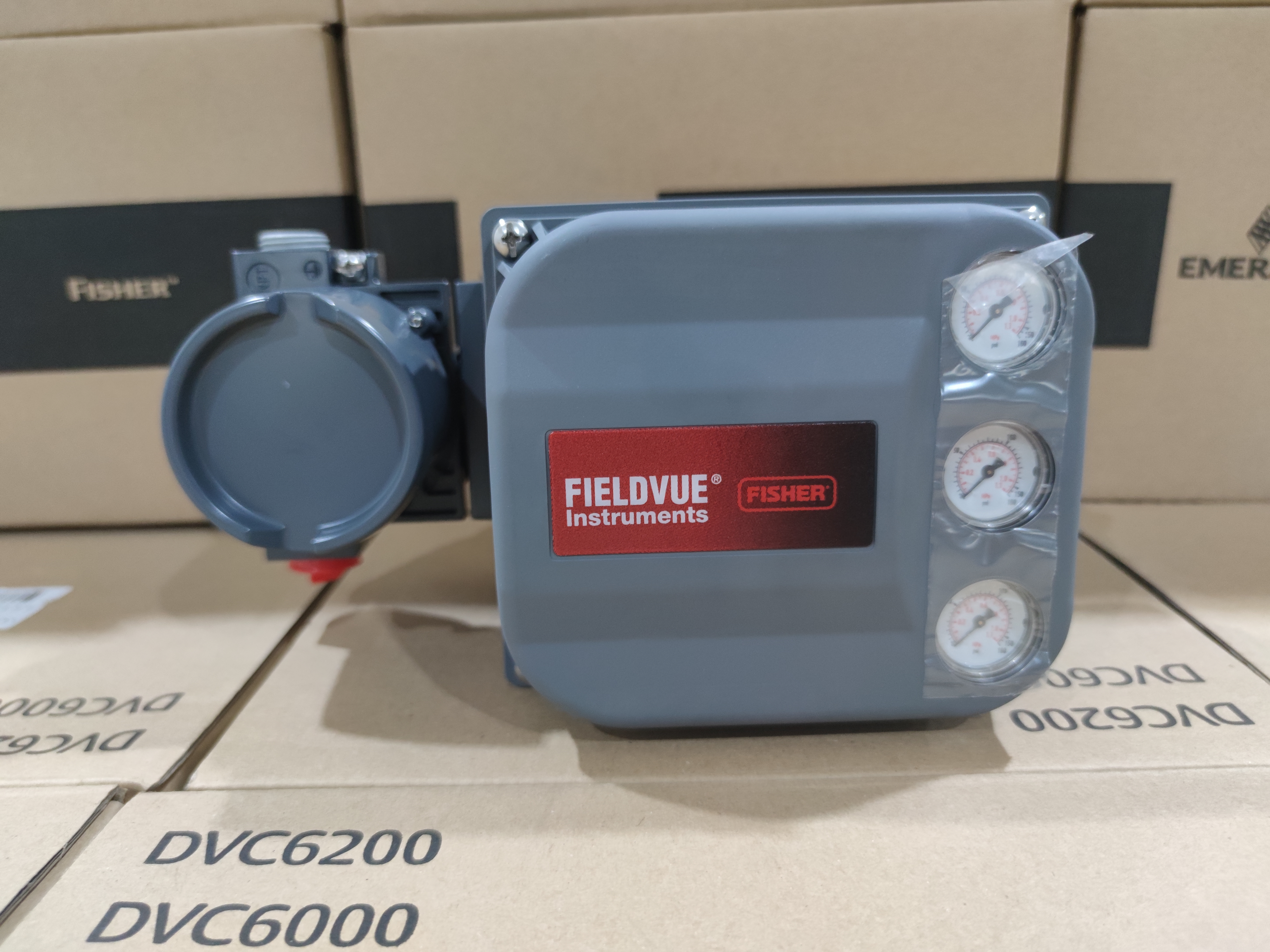

Το Fisher DVC6200 Digital Valve Positioner Package διατίθεται ως πλήρης συσκευή ελέγχου βαλβίδας και όχι ως αυτόνομο όργανο.στήριγμα τοποθέτησης, χωρίς σύνδεση μαγνητική συστοιχία, μετρητές πίεσης, και πνευματικές σωλήνες σε ένα εργοστασιακά συναρμολογημένο και προελεγχόμενο πακέτο.Επειδή η τοποθέτηση και η διεπαφή τοποθέτησής της τροφοδοτούνται από μία και μόνη πηγή, οι πελάτες αποφεύγουν το καθήκον της ξεχωριστής αντιστοίχισης των στηρίξεων, των εξαρτημάτων ανατροφοδότησης και των σωλήνων από πολλούς προμηθευτές, γεγονός που συντομεύει σημαντικά το χρόνο έναρξης λειτουργίας στο χώρο.Το όργανο δέχεται ένα αναλογικό σήμα εισόδου συνεχούς ρεύματος δύο καλωδίων 4·20 mA και επικοινωνεί μέσω HART 5 ή HART 7Η αναδρομή θέσης καταγράφεται μέσω ενός πατενταρισμένου συστήματος χωρίς σύνδεση,σύστημα αισθητήρα Hall-effect χωρίς επαφή που εξαλείφει τη φυσική φθορά μεταξύ του στελέχους της βαλβίδας και του οργάνουΈνας προαιρετικός ολοκληρωμένος πολυτέκτης θέσης 4 ∆ 20 mA παρέχει απομονωμένη ανατροφοδότηση στο σύστημα ελέγχου και ένας προαιρετικός ολοκληρωμένος διακόπτης μπορεί να ρυθμιστεί για λειτουργίες συναγερμού ή εκτόξευσης.Ενσωματωμένες διαγνωστικές δυνατότητες περιλαμβάνουν ανάλυση υπογραφής βαλβίδας, δοκιμές μερικών εγκεφαλικών επεισοδίων, ειδοποιήσεις απόκλισης ταξιδιού, μέτρηση κύκλων και παρακολούθηση πίεσης τροφοδοσίας, όλα προσβάσιμα μέσω επικοινωνίας HART ή λογισμικού ValveLink.Οι λειτουργίες ελέγχου καλύπτουν την αυτόματη βαθμονόμηση, διαχωρισμένης εμβέλειας, ασφαλείας αποτυχίας και λειτουργίας πάγωσης.

Το περίβλημα έχει βαθμολογία IP66 και τύπου 4X, καθιστώντας το κατάλληλο για χώρους πλύσης, εξωτερικές εγκαταστάσεις και διαβρωτικές βιομηχανικές ατμόσφαιρες.,με μια επιλογή ακραίας θερμοκρασίας που επεκτείνει το χαμηλό άκρο σε 52 °C χρησιμοποιώντας ελαστομερή φθοριωσικλίου.3 bar πάνω από τις μέγιστες απαιτήσεις για τον κινητήρα και έως 10 barΤο DVC6200 επικοινωνεί μέσω HART 5 ή HART 7, με WirelessHART, FOUNDATION Fieldbus,και PROFIBUS PA διαθέσιμα στην ευρύτερη σειρά DVC6200Το όργανο φέρει πιστοποιητικά ATEX, IECEx, FM, CSA και πολλά άλλα διεθνή πιστοποιητικά για χρήση σε επικίνδυνες περιοχές και είναι ικανό για SIL 3 όταν είναι διαμορφωμένο ως μέρος ενός συστήματος ασφαλείας με όργανα.Οι τυπικές βιομηχανίες εφαρμογής περιλαμβάνουν την παραγωγή πετρελαίου και φυσικού αερίου, διύλιση, πετροχημική επεξεργασία, χημική παραγωγή, παραγωγή ηλεκτρικής ενέργειας, επεξεργασία νερού και λυμάτων, φαρμακευτική παραγωγή και χαρτοπολτού.Η αρθρωτή σχεδίαση επιτρέπει την αντικατάσταση κρίσιμων εργασιακών εξαρτημάτων χωρίς την αφαίρεση καλωδίων πεδίου ή πνευματικών σωλήνων, μειώνοντας τον χρόνο στάσης συντήρησης και επεκτείνοντας τη διάρκεια ζωής των οργάνων.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

Το DVC6200 εξυπηρετεί την παραγωγή πετρελαίου και φυσικού αερίου, διύλιση πετρελαίου, πετροχημική επεξεργασία, χημική παραγωγή, παραγωγή ηλεκτρικής ενέργειας, επεξεργασία νερού και λυμάτων, φαρμακευτική παραγωγή,χαρτοπολτό και χαρτίΕλέγχει βαλβίδες σφαίρας, βαλβίδες πεταλούδας, βαλβίδες σφαίρας και βαλβίδες εκκεντρικού πρίζου μέσω πνευματικών ενεργοποιητών σε ροή, πίεση, θερμοκρασία,και κυκλώματα ελέγχου επιπέδουΤα τυπικά μέσα περιλαμβάνουν ατμό, φυσικό αέριο, αργό πετρέλαιο, υδρογονάνθρακες, χημικά αντιδραστήρια, οξέα, καυστικά διαλύματα και καθαρό νερό επεξεργασίας.εξωτερική υγρασίαΟι δυνατότητες διάγνωσης και επικοινωνίας υποστηρίζουν τόσο τον συνεχή έλεγχο της διαδικασίας όσο και τα προγράμματα δοκιμών μερικών εγκεφαλικών επεισοδίων που σχετίζονται με την ασφάλεια.

Κοινά Προβλήματα

1. Η βαλβίδα δεν κινείται όταν αλλάζει το σημείο ρύθμισης Ελέγξτε το σήμα εισόδου 4·20 mA στα τερματικά σημεία του οργάνου, επαληθεύστε τις πνευματικές συνδέσεις και την πίεση τροφοδοσίας και βεβαιωθείτε ότι το όργανο δεν βρίσκεται σε χειροκίνητη λειτουργία ή σε κατάσταση εξάρτησης.

2. Η προειδοποίηση παρακμής ταξιδιού παραμένει ενεργή. Ελέγξτε αν υπάρχει μηχανική δέσμευση στην βαλβίδα, διαρροή αέρα από τον κινητήρα, εσφαλμένο μέγεθος του κινητήρα ή τριβή στο στέλεχος της βαλβίδας που εμποδίζει τη βαλβίδα να φτάσει στην εντοπισμένη θέση.

3. Αποτυχία ολοκλήρωσης αυτόματης βαθμονόμησης Βεβαιωθείτε ότι υπάρχει επαρκές σήμα εισόδου, επαληθεύστε ότι η βαλβίδα έχει επαρκή κίνηση και ότι δεν υπάρχει μηχανικός δεσμός και ελέγξτε ότι η πίεση του αέρα τροφοδοσίας είναι σταθερή και εντός των προδιαγραφών.

4. Αποτυχία επικοινωνίας μέσω HARTΕλέγξτε αντίσταση βρόχου, γείωση ασπίδας, διεύθυνση συσκευής και ότι η ελάχιστη τάση τερματικού σταθμού 10 VDC είναι διαθέσιμη για επικοινωνία HART.

5. Ακανόνιστη ή αρνητική ανατροφοδότηση θέσηςΕλέγξτε την ευθυγράμμιση της συστοιχίας μαγνητών, τη θέση των ράβδων τοποθέτησης και τη διαμόρφωση χαρτογράφησης ταξιδιού. Ελέγξτε ποια μεταβλητή HART αναφέρεται στο σύστημα ελέγχου.

6. Ενεργός συναγερμός πίεσης τροφοδοσίας- Επιβεβαιώστε ότι η παροχή αέρα δεν έχει πέσει κάτω από το ρυθμισμένο σημείο συναγερμού, ελέγξτε για διαρροές στο πνευματικό μονοπάτι και ελέγξτε τον ρυθμιστή φίλτρου για απόφραξη.

7. Η βαλβίδα κυνηγά ή ταλαντεύεται γύρω από το σημείο ρύθμισης- Αναθεωρήστε τις παραμέτρους ρυθμίσεων PID, το εύρος ελαστικών του ενεργοποιητή, την ακεραιότητα της σύνδεσης ανατροφοδότησης και τη σταθερότητα του ρυθμιστή τροφοδοσίας αέρα.

8. Υπερβολική κατανάλωση αέρα- Ελέγξτε τη βαλβίδα ρελέα και τροχιάς για μόλυνση, ελέγξτε για εσωτερική διαρροή και επαληθεύστε ότι η ποιότητα του αέρα πληροί το πρότυπο ISA 7.0.01 πρότυπα.

9. Ενυδάτωση στο εσωτερικό του τερματικού κουτιού- Ελέγξτε την κατάσταση των στερεών των καλύψεων, τις σφραγίδες των καλωδίων, τις εισόδους των αγωγών και βεβαιωθείτε ότι το κάλυμμα του περιβλήματος είναι σωστά στρεβλωμένο.

10. Το όργανο δεν επικοινωνεί.- Ελέγξτε την πολικότητα της καλωδίωσης, την στεγανότητα του τερματικού, την ισχύ του βρόχου και αν η διαμόρφωση του διακόπτη DIP ταιριάζει με το επιλεγμένο πρωτόκολλο επικοινωνίας.

Εναλλακτικά μοντέλα

Τα μοντέλα άμεσης αντικατάστασης και της ίδιας σειράς περιλαμβάνουν τα Fisher DVC6200 SIS, Fisher DVC6200 HC, Fisher DVC6200f (Foundation Fieldbus), Fisher DVC6200p (PROFIBUS PA), Fisher DVC2000, Fisher DVC6000,και Fisher DVC6010Οι εναλλακτικές λύσεις μεταξύ των προμηθευτών που εξετάζονται συχνά περιλαμβάνουν τη σειρά Neles ND9000 (ND9103, ND9106, ND9203, ND9206), τη σειρά Samson TROVIS 3730 (3730-1/2/3/4, 3725, 4763), τη σειρά Masoneilan SVI II (SVI2, SVI3,SVI1000), και Flowserve Logix 3200MD/520MD. Πριν από την επιλογή αντικατάστασης, επιβεβαιώστε το πρότυπο τοποθέτησης, τη γραμμική ή περιστρεφόμενη εμβέλεια μετακίνησης, το σήμα εισόδου, το πρωτόκολλο επικοινωνίας, την πίεση αέρα τροφοδοσίας,πιστοποίηση επικίνδυνων περιοχών, και επιλογές ανατροφοδότησης.
