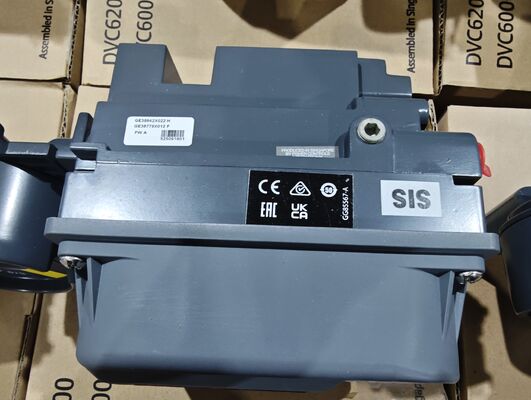

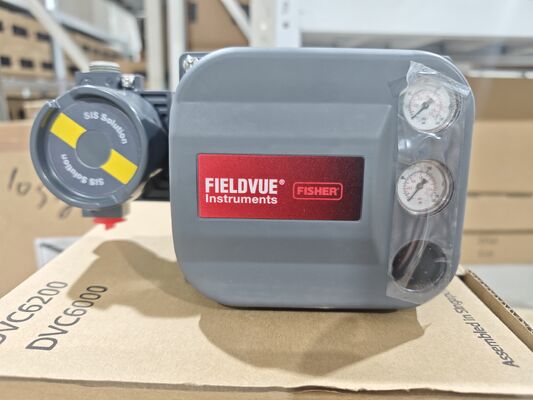

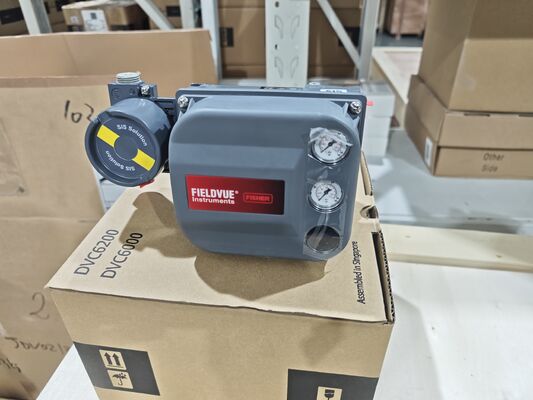

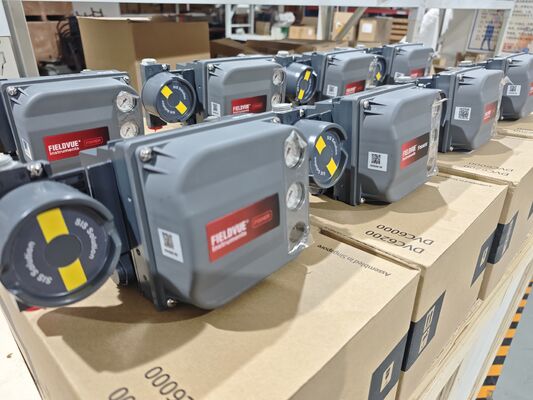

Ψηφιακός Ελεγκτής Θέσης Βαλβίδας HART 5 / HART 7 με IP66 και Είσοδο 4-20 mA για Έλεγχο Διεργασιών

Επισκόπηση προϊόντος

Το πακέτο ψηφιακού ελεγκτή βαλβίδας Fisher DVC6200 παρέχεται ως πλήρως προ-συναρμολογημένη και προ-δοκιμασμένη λύση για ακριβή έλεγχο βαλβίδων σε βιομηχανίες διεργασιών. Συνδυάζει τον ψηφιακό ελεγκτή βαλβίδας, το υλικό στήριξης, τις συνδέσεις ακροδεκτών και τις ρυθμίσεις επαληθευμένες με βαθμονόμηση σε ένα πλήρες πακέτο που μειώνει σημαντικά τον χρόνο εγκατάστασης επί τόπου και εξαλείφει την ανάγκη για ξεχωριστή αντιστοίχιση εξαρτημάτων ελεγκτή, ενεργοποιητή και ανάδρασης. Το DVC6200 μετατρέπει ένα αναλογικό σήμα εισόδου 4-20 mA DC σε πνευματική πίεση εξόδου για την κίνηση του ενεργοποιητή και χρησιμοποιεί πρωτόκολλο επικοινωνίας HART 5 ή HART 7 για να επιτρέψει την απομακρυσμένη πρόσβαση σε δεδομένα κατάστασης της βαλβίδας από οποιοδήποτε σημείο της γραμμής. Το σύστημα ανάδρασης υψηλής απόδοσης χωρίς σύνδεση εξαλείφει τη φυσική επαφή μεταξύ του άξονα της βαλβίδας και του ελεγκτή, πράγμα που σημαίνει ότι δεν υπάρχουν φθειρόμενα μέρη και ο κύκλος ζωής της διάταξης μεγιστοποιείται. Ο ελεγκτής υποστηρίζει τόσο λειτουργίες ελέγχου ρύθμισης όσο και λειτουργίες ελέγχου on/off και είναι συμβατός με γραμμικούς ενεργοποιητές με ολισθαίνοντα άξονα με ονομαστική διαδρομή μεταξύ 6,35 mm και 606 mm, καθώς και περιστροφικούς ενεργοποιητές τετάρτου στροφής με ονομαστική διαδρομή μεταξύ 45° και 180°. Το όργανο παρέχει επίσης ανάδραση θέσης μέσω ενός ενσωματωμένου πομπού θέσης 4-20 mA ή ενός διακριτού διακόπτη, ανάλογα με τη διαμόρφωση. Επειδή η μονάδα φτάνει εργοστασιακά βαθμονομημένη και δοκιμασμένη, οι χρήστες λαμβάνουν ένα συντονισμένο πακέτο ελεγκτή που μειώνει τα σφάλματα καλωδίωσης και συντομεύει τον χρόνο εκκίνησης.

Το περίβλημα έχει σχεδιαστεί για σκληρά βιομηχανικά περιβάλλοντα, με βαθμολογία προστασίας Τύπου 4X και IP66 που αντιστέκεται στη σκόνη, την εισχώρηση νερού και τις διαβρωτικές ατμόσφαιρες. Το εύρος θερμοκρασίας περιβάλλοντος λειτουργίας είναι -40 έως +85°C, με διαθέσιμη επιλογή ακραίας θερμοκρασίας έως -52°C για όργανα που χρησιμοποιούν ελαστομερή φθοροσιλικόνης. Η πίεση τροφοδοσίας μπορεί να κυμαίνεται από ένα συνιστώμενο ελάχιστο 0,3 bar πάνω από την απαίτηση του ενεργοποιητή έως ένα μέγιστο 10,0 bar (145 psig), και η κατανάλωση αέρα σε σταθερή κατάσταση με τη ρελέ χαμηλής διαρροής είναι μικρότερη από 0,056 Nm³/ώρα σε πίεση τροφοδοσίας 1,4 bar. Το DVC6200 φέρει ένα ολοκληρωμένο σύνολο πιστοποιήσεων, συμπεριλαμβανομένων εγκρίσεων CSA, FM, ATEX, IECEx και θαλάσσιων εγκρίσεων από τα Lloyd's Register, Bureau Veritas, DNV και ABS. Ο ελεγκτής υποστηρίζει αέρα, φυσικό αέριο και άζωτο ως μέσα τροφοδοσίας και χρησιμοποιείται ευρέως στους κλάδους πετρελαίου και φυσικού αερίου, χημικής επεξεργασίας, παραγωγής ενέργειας, επεξεργασίας νερού, χαρτοπολτού και χαρτιού, εξόρυξης, τροφίμων και ποτών και φαρμακευτικής. Ο συνδυασμός ψηφιακής επικοινωνίας, δυνατότητας αυτοδιάγνωσης, σφραγισμένης κατασκευής και ευέλικτης στήριξης καθιστά αυτό το πακέτο μια αξιόπιστη επιλογή για μακροχρόνια αυτοματοποίηση βαλβίδων και λειτουργία εργοστασίου χαμηλής συντήρησης.

Τεχνικές Προδιαγραφές

Μοντέλο: DVC6200
Τύπος προϊόντος: Πακέτο ψηφιακού ελεγκτή βαλβίδας
Σήμα εισόδου: 4-20 mA DC, ονομαστικό; διαθέσιμη διαίρεση εύρους
Πρωτόκολλο επικοινωνίας: HART 5 / HART 7
Ελάχιστη τάση: 9,5 VDC για αναλογικό έλεγχο· 10 VDC για επικοινωνία HART
Μέγιστη πίεση εξόδου: 145 psig (10,0 bar)
Μέσα τροφοδοσίας: Αέρας / Φυσικό αέριο / Άζωτο
Κατανάλωση αέρα: Λιγότερο από 0,056 Nm³/ώρα σε 1,4 bar (20 psig)
Προστασία περιβλήματος: Τύπος 4X / IP66
Θερμοκρασία περιβάλλοντος: -40 έως +85°C (-40 έως +185°F)
Επιλογή ακραίας θερμοκρασίας: -52 έως +85°C με ελαστομερή φθοροσιλικόνης
Τύπος στήριξης: Ενσωματωμένη στήριξη
Πρότυπο στήριξης: IEC 60534-6-1 / IEC 60534-6-2 / VDI/VDE 3845 / NAMUR

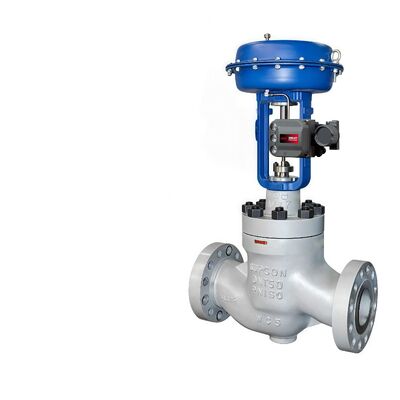

Συμβατότητα ενεργοποιητή: Γραμμικός ολισθαίνον άξονας (διαδρομή 6,35-606 mm)· Περιστροφικός τετάρτου στροφής (45°-180°)
Ανάδραση θέσης: Ενσωματωμένος πομπός 4-20 mA / διακριτός διακόπτης
Διαγνωστικά: Ναι, FIELDVUE Performance Diagnostics
Πιστοποιήσεις: CSA / FM / ATEX / IECEx / Θαλάσσιες εγκρίσεις
Υλικό περιβλήματος: Κράμα αλουμινίου (στάνταρ) / Ανοξείδωτος χάλυβας (προαιρετικό)
Βάρος: 3,5 kg / 7,7 lbs (αλουμίνιο)· 8,6 kg / 19 lbs (ανοξείδωτος χάλυβας)

Βιομηχανία εφαρμογής

Επεξεργασία πετρελαίου και φυσικού αερίου

Εργοστάσια χημικών και πετροχημικών

Εργοστάσια παραγωγής ενέργειας και συνδυασμένου κύκλου

Επεξεργασία νερού και λυμάτων

Εργοστάσια χαρτοπολτού και χαρτιού

Επεξεργασία μεταλλευμάτων και μετάλλων

Παραγωγή τροφίμων και ποτών

Φαρμακευτική παραγωγή

Αυτές οι βιομηχανίες απαιτούν ακριβή έλεγχο βαλβίδων, αξιόπιστη απομακρυσμένη επικοινωνία και δυνατότητα διαδικτυακών διαγνωστικών. Το DVC6200 είναι ιδιαίτερα κατάλληλο για εφαρμογές που περιλαμβάνουν υπηρεσία υγρής αμμωνίας, συστήματα ψύξης νερού λιπαντικού λαδιού γεννήτριας και εγκαταστάσεις επεξεργασίας αερίου όπου η αξιοπιστία της βαλβίδας επηρεάζει άμεσα τον χρόνο λειτουργίας παραγωγής. Η επιλογή περιβλήματος από ανοξείδωτο χάλυβα αντέχει στις διαβρωτικές ατμόσφαιρες που συχνά συναντώνται σε χημικά εργοστάσια, εργοστάσια χαρτοπολτού και χαρτιού και υπεράκτιες εγκαταστάσεις πετρελαίου και φυσικού αερίου. Με την επικοινωνία HART, οι χειριστές μπορούν να έχουν πρόσβαση σε δεδομένα κατάστασης της βαλβίδας χωρίς να εισέρχονται σε επικίνδυνες περιοχές, βελτιώνοντας την ασφάλεια και μειώνοντας την έκθεση σε επικίνδυνα περιβάλλοντα.

Συνήθη προβλήματα

Το όργανο δεν επικοινωνεί – ελέγξτε την τροφοδοσία ρεύματος στους ακροδέκτες της συσκευής και επαληθεύστε ότι πληρούται η ελάχιστη απαίτηση τάσης 9,5 VDC για αναλογικό έλεγχο ή 10 VDC για επικοινωνία HART.

Η βαλβίδα δεν διανύει από 0 έως 100% με αλλαγή σημείου ρύθμισης – επαληθεύστε τις πνευματικές συνδέσεις και την πίεση τροφοδοσίας· επιβεβαιώστε ότι έχει διαμορφωθεί το σωστό μπλοκ εξόδου (AO ή DO) στο Feature Select.

Το σημείο ρύθμισης του μπλοκ μετατροπέα δεν ενημερώνεται από το μπλοκ AO – αλλάξτε τη λειτουργία του μπλοκ μετατροπέα σε Auto και επιβεβαιώστε ότι το μπλοκ AO είναι ενεργό.

Η ένδειξη αναλογικής εισόδου δεν αντιστοιχεί στο πραγματικό ρεύμα – ελέγξτε την τάση ακροδέκτη, την πολικότητα καλωδίωσης και την αντίσταση βρόχου.

Βαλβίδα κολλημένη ή ηλεκτροβαλβίδα κολλημένη – εκτελέστε διαγνωστικούς ελέγχους ValveLink για να εντοπίσετε τριβή στη διάταξη της βαλβίδας, σπασμένο ελατήριο ενεργοποιητή ή σπασμένο άξονα βαλβίδας/ενεργοποιητή.

Χαμηλή ή υψηλή παροχή αέρα ή πτώση πίεσης – επιθεωρήστε τον ρυθμιστή παροχής αέρα, ελέγξτε για εξωτερικές διαρροές αέρα στο διάφραγμα του ενεργοποιητή ή στους σωλήνες και επαληθεύστε ότι η πίεση τροφοδοσίας είναι τουλάχιστον 0,3 bar πάνω από τη μέγιστη απαίτηση του ενεργοποιητή.

Υπερβολική τριβή στη διάταξη της βαλβίδας – εκτελέστε διαγνωστικούς ελέγχους για να ποσοτικοποιήσετε την τριβή και να τη συγκρίνετε με τη βασική γραμμή· επιθεωρήστε την κατάσταση της φλάντζας και του άξονα.

Λανθασμένη ανάδραση θέσης – βαθμονομήστε εκ νέου τον ενσωματωμένο πομπό θέσης 4-20 mA ή επαληθεύστε την ενεργοποίηση των οριακών διακοπτών.

Εισχώρηση υγρασίας στο κουτί ακροδεκτών – επιθεωρήστε τις σφραγίσεις του περιβλήματος, τα περάσματα καλωδίων και τα μπουλόνια κάλυψης· επαληθεύστε την ακεραιότητα IP66.

Διακοπή επικοινωνίας στη γραμμή HART – ελέγξτε την καλωδίωση της γραμμής, την θωράκιση, την τερματισμό και τη διεύθυνση της συσκευής HART.

Μοντέλα αντικατάστασης

Fisher DVC6200 HC (Υψηλής χωρητικότητας)

Fisher DVC6200 SIS (Σύστημα ασφαλείας με όργανα)

Fisher DVC6200p (PROFIBUS PA)

Fisher DVC6200f (FOUNDATION Fieldbus)

Fisher DVC2000 Ψηφιακός ελεγκτής βαλβίδας

Neles ND9000 Series (ND9103 / ND9106 / ND9203 / ND9206)

Samson TROVIS 3730 Series (3730-1/2/3/4)

Samson 3725 / 4763

Masoneilan SVI II Series (SVI2 / SVI3 / SVI1000)

Flowserve Logix 520MD / 3200MD

Σημείωση επιλογής: επαληθεύστε τη συμβατότητα της φλάντζας στήριξης, το εύρος διαδρομής του ενεργοποιητή, τον τύπο σήματος εισόδου, το πρωτόκολλο επικοινωνίας, την πίεση τροφοδοσίας και την προστασία του περιβλήματος πριν αντικαταστήσετε μοντέλα. Το DVC6200 έχει σχεδιαστεί για εύκολη εγκατάσταση σε περισσότερους πνευματικούς ενεργοποιητές Fisher και μη-Fisher, και ο αρθρωτός σχεδιασμός επιτρέπει την αντικατάσταση κρίσιμων εξαρτημάτων εργασίας χωρίς την αφαίρεση της καλωδίωσης πεδίου ή των πνευματικών σωληνώσεων.
