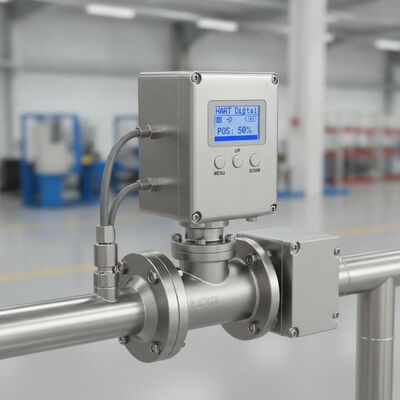

Πακέτο Ψηφιακού Βαλβιδορυθμιστή HART με Προεγκατεστημένο Εργοστασιακό Περίβλημα από Ανοξείδωτο Ατσάλι

Επισκόπηση προϊόντος

Το πακέτο ψηφιακού ελεγκτή βαλβίδας Fisher DVC6200 είναι μια πλήρως προ-συναρμολογημένη και προ-δοκιμασμένη λύση ελέγχου βαλβίδας, κατασκευασμένη για ακριβή και επαναλαμβανόμενη απόδοση σε εργοστάσια διεργασιών. Συσκευάζει τον ψηφιακό ελεγκτή βαλβίδας, το υλικό στήριξης, τις συνδέσεις ακροδεκτών και τις ρυθμίσεις βαθμονόμησης-επαληθευμένες ως μία συντονισμένη μονάδα, ώστε οι χρήστες να μην χρειάζεται να προμηθεύονται και να ταιριάζουν ξεχωριστά ελεγκτές, ενεργοποιητές και συσκευές ανάδρασης. Το DVC6200 λαμβάνει ένα αναλογικό σήμα εισόδου 4-20 mA DC και το μετατρέπει σε πνευματική πίεση εξόδου που οδηγεί τον ενεργοποιητή της βαλβίδας με υψηλή ακρίβεια. Η επικοινωνία HART 5 ή HART 7 επιτρέπει την απομακρυσμένη πρόσβαση σε δεδομένα κατάστασης της βαλβίδας από οποιοδήποτε σημείο της βρόχου, γεγονός που βελτιώνει την ορατότητα και μειώνει την ανάγκη εισόδου σε επικίνδυνες περιοχές. Το σύστημα ανάδρασης υψηλής απόδοσης χωρίς σύνδεση αφαιρεί τη φυσική επαφή μεταξύ του άξονα της βαλβίδας και του ελεγκτή, έτσι δεν υπάρχουν φθειρόμενα μέρη και ο κύκλος ζωής της διάταξης μεγιστοποιείται. Το όργανο υποστηρίζει έλεγχο ρύθμισης και έλεγχο on/off, και λειτουργεί με γραμμικούς ενεργοποιητές ολισθαίνοντος άξονα από 6,35 mm έως 606 mm διαδρομής, καθώς και ενεργοποιητές περιστροφής τετάρτου στροφής από 45° έως 180°. Η ανάδραση θέσης είναι διαθέσιμη μέσω ενός ενσωματωμένου πομπού 4-20 mA ή ενός διακριτού διακόπτη, ανάλογα με τη διαμόρφωση που παραγγέλθηκε. Επειδή η συσκευασία είναι βαθμονομημένη και δοκιμασμένη στο εργοστάσιο, οι χρήστες λαμβάνουν μια συντονισμένη λύση που μειώνει τα σφάλματα καλωδίωσης και συντομεύει τον χρόνο εκκίνησης.

Το περίβλημα είναι σχεδιασμένο για σκληρά βιομηχανικά περιβάλλοντα, με προστασία Τύπου 4X και IP66 που αντιστέκεται στη σκόνη, την εισχώρηση νερού και τις διαβρωτικές ατμόσφαιρες. Το τυπικό εύρος θερμοκρασίας περιβάλλοντος είναι -40 έως +85°C, και μια επιλογή ακραίας θερμοκρασίας επεκτείνει τη λειτουργία έως τους -52°C όταν καθορίζονται ελαστομερή φθοροσιλικόνης. Η πίεση τροφοδοσίας μπορεί να κυμαίνεται από ένα προτεινόμενο ελάχιστο 0,3 bar πάνω από την απαίτηση του ενεργοποιητή έως ένα μέγιστο 10,0 bar (145 psig), και η κατανάλωση αέρα σε σταθερή κατάσταση με τη ρελέ χαμηλής διαρροής είναι μικρότερη από 0,056 Nm³/ώρα σε πίεση τροφοδοσίας 1,4 bar. Το DVC6200 κατέχει ένα ολοκληρωμένο χαρτοφυλάκιο πιστοποιήσεων, συμπεριλαμβανομένων των CSA, FM, ATEX, IECEx και θαλάσσιων εγκρίσεων από Lloyd's Register, Bureau Veritas, DNV και ABS. Υποστηρίζει αέρα, φυσικό αέριο και άζωτο ως μέσα τροφοδοσίας, και χρησιμοποιείται ευρέως στις βιομηχανίες πετρελαίου και φυσικού αερίου, χημικής επεξεργασίας, παραγωγής ενέργειας, επεξεργασίας νερού, χαρτοπολτού και χαρτιού, εξόρυξης, τροφίμων και ποτών, και φαρμακευτικής. Ο συνδυασμός ψηφιακής επικοινωνίας, δυνατότητας αυτοδιάγνωσης, σφραγισμένης κατασκευής και ευέλικτης στήριξης καθιστά αυτή τη συσκευασία μια αξιόπιστη επιλογή για μακροχρόνια αυτοματοποίηση βαλβίδων και λειτουργία εργοστασίου με χαμηλή συντήρηση.

Τεχνικές Προδιαγραφές

Βιομηχανία εφαρμογής

1. Επεξεργασία πετρελαίου και φυσικού αερίου

2. Χημικά και πετροχημικά εργοστάσια

3. Εργοστάσια παραγωγής ενέργειας και συνδυασμένου κύκλου

4. Επεξεργασία νερού και λυμάτων

5. Εργοστάσια χαρτοπολτού και χαρτιού

6. Επεξεργασία μεταλλευμάτων και μετάλλων

7. Παραγωγή τροφίμων και ποτών

8. Φαρμακευτική παραγωγή

Αυτές οι βιομηχανίες απαιτούν ακριβή έλεγχο βαλβίδων, αξιόπιστη απομακρυσμένη επικοινωνία και δυνατότητα διαδικτυακών διαγνωστικών. Το DVC6200 είναι ιδιαίτερα κατάλληλο για υπηρεσίες υγρής αμμωνίας, συστήματα ψύξης νερού λιπαντικού λαδιού γεννητριών και εγκαταστάσεις επεξεργασίας φυσικού αερίου όπου η αξιοπιστία της βαλβίδας επηρεάζει άμεσα τον χρόνο λειτουργίας της παραγωγής. Η επιλογή περιβλήματος από ανοξείδωτο χάλυβα αντέχει στις διαβρωτικές ατμόσφαιρες που απαντώνται συνήθως σε χημικά εργοστάσια, εργοστάσια χαρτοπολτού και χαρτιού και υπεράκτιες εγκαταστάσεις πετρελαίου και φυσικού αερίου. Με την επικοινωνία HART, οι χειριστές μπορούν να έχουν πρόσβαση σε δεδομένα κατάστασης της βαλβίδας χωρίς να εισέρχονται σε επικίνδυνες περιοχές, βελτιώνοντας την ασφάλεια και μειώνοντας την έκθεση σε επικίνδυνα περιβάλλοντα.

Συνήθη προβλήματα

1. Το όργανο δεν επικοινωνεί – ελέγξτε την τροφοδοσία ρεύματος στους ακροδέκτες της συσκευής και επαληθεύστε ότι πληρούται η ελάχιστη απαίτηση τάσης 9,5 VDC για αναλογικό έλεγχο ή 10 VDC για επικοινωνία HART.

2. Η βαλβίδα δεν διανύει από 0 έως 100% με αλλαγή σημείου ρύθμισης – επαληθεύστε τις πνευματικές συνδέσεις και την πίεση τροφοδοσίας· επιβεβαιώστε ότι έχει διαμορφωθεί το σωστό μπλοκ εξόδου (AO ή DO) στο Feature Select.

3. Το σημείο ρύθμισης του μπλοκ μετατροπέα δεν ενημερώνεται από το μπλοκ AO – αλλάξτε τη λειτουργία του μπλοκ μετατροπέα σε Auto και επιβεβαιώστε ότι το μπλοκ AO είναι ενεργό.

4. Η ένδειξη αναλογικής εισόδου δεν αντιστοιχεί στο πραγματικό ρεύμα – ελέγξτε την τάση ακροδέκτη, την πολικότητα καλωδίωσης και την αντίσταση βρόχου.

5. Κολλημένη βαλβίδα ή κολλημένη σωληνοειδής – εκτελέστε διαγνωστικούς ελέγχους ValveLink για να εντοπίσετε τριβή στη διάταξη της βαλβίδας, σπασμένο ελατήριο ενεργοποιητή ή σπασμένο άξονα βαλβίδας/ενεργοποιητή.

6. Χαμηλή ή υψηλή παροχή αέρα ή πτώση πίεσης – επιθεωρήστε τον ρυθμιστή παροχής αέρα, ελέγξτε για εξωτερικές διαρροές αέρα στο διάφραγμα του ενεργοποιητή ή στους σωλήνες, και επαληθεύστε ότι η πίεση τροφοδοσίας είναι τουλάχιστον 0,3 bar πάνω από τη μέγιστη απαίτηση του ενεργοποιητή.

7. Υπερβολική τριβή στη διάταξη της βαλβίδας – εκτελέστε διαγνωστικούς ελέγχους για να ποσοτικοποιήσετε την τριβή και να τη συγκρίνετε με τη βασική γραμμή· επιθεωρήστε την κατάσταση της φλάντζας και του άξονα.

8. Λανθασμένη ανάδραση θέσης – βαθμονομήστε εκ νέου τον ενσωματωμένο πομπό θέσης 4-20 mA ή επαληθεύστε την ενεργοποίηση των οριακών διακοπτών.

9. Εισχώρηση υγρασίας στο κουτί ακροδεκτών – επιθεωρήστε τις σφραγίσεις του περιβλήματος, τα περάσματα καλωδίων και τα μπουλόνια του καλύμματος· επαληθεύστε την ακεραιότητα IP66.

10. Διακοπή επικοινωνίας στον βρόχο HART – ελέγξτε την καλωδίωση του βρόχου, την θωράκιση, την τερματισμό και τη διεύθυνση της συσκευής HART.

Μοντέλα αντικατάστασης

1. Fisher DVC6200 HC (Υψηλής Χωρητικότητας)

2. Fisher DVC6200 SIS (Σύστημα Ασφαλείας Οργάνων)

3. Fisher DVC6200p (PROFIBUS PA)

4. Fisher DVC6200f (FOUNDATION Fieldbus)

5. Fisher DVC2000 Ψηφιακός Ελεγκτής Βαλβίδας

6. Neles ND9000 Series (ND9103 / ND9106 / ND9203 / ND9206)

7. Samson TROVIS 3730 Series (3730-1/2/3/4)

8. Samson 3725 / 4763

9. Masoneilan SVI II Series (SVI2 / SVI3 / SVI1000)

10. Flowserve Logix 520MD / 3200MD

Σημείωση επιλογής: επαληθεύστε τη συμβατότητα της φλάντζας στήριξης, το εύρος διαδρομής του ενεργοποιητή, τον τύπο σήματος εισόδου, το πρωτόκολλο επικοινωνίας, την πίεση τροφοδοσίας και την προστασία του περιβλήματος πριν αντικαταστήσετε μοντέλα. Το DVC6200 έχει σχεδιαστεί για εύκολη εγκατάσταση σε ανακατασκευές σε περισσότερους πνευματικούς ενεργοποιητές Fisher και μη-Fisher, και ο αρθρωτός σχεδιασμός επιτρέπει την αντικατάσταση κρίσιμων εξαρτημάτων εργασίας χωρίς την αφαίρεση της καλωδίωσης πεδίου ή της πνευματικής σωλήνωσης.
