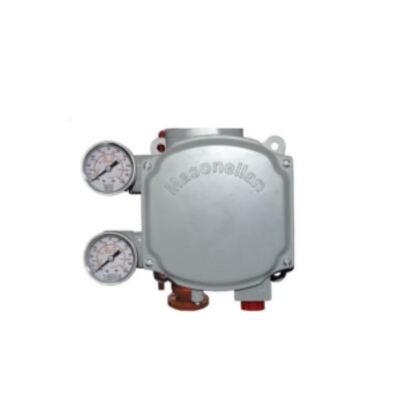

Μαγνητική Βαλβίδα Εντοπισμού Θέσης Masoneilan SVI1000 με Τοπική Διεπαφή και Περίβλημα από Κράμα Αλουμινίου για Έλεγχο Βαλβίδας

Επισκόπηση του προϊόντος

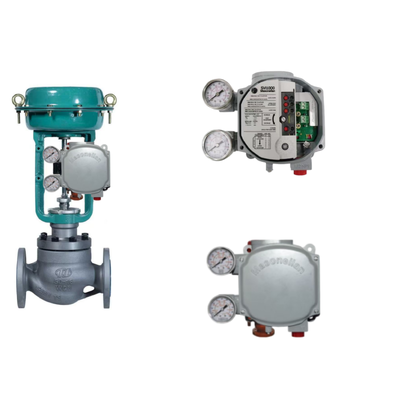

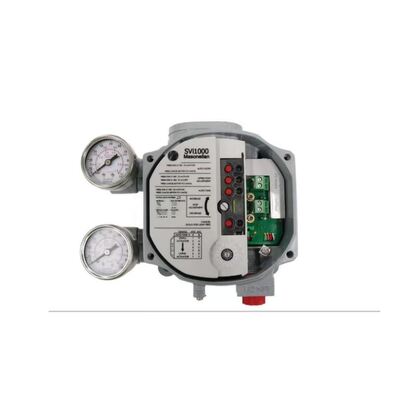

Ο Masoneilan SVI1000 Digital Valve Positioner είναι ένα συμπαγές εργαλείο που λειτουργεί με βρόχο και επικοινωνεί με το HART και έχει σχεδιαστεί για μονοδραστικές πνευματικές βαλβίδες ελέγχου.Λαμβάνει ένα σήμα ελέγχου 4-20 mA DC και το μετατρέπει σε αναλογική πνευματική έξοδο για να οδηγήσει τον ενεργοποιητή της βαλβίδας, παρέχοντας ακριβή και ευαίσθητη τοποθέτηση βαλβίδων για συνεχή και ομαδικό έλεγχο της διαδικασίας.Το SVI1000 χρησιμοποιεί μια αποδεδειγμένη τεχνολογία ανίχνευσης μαγνητικής θέσης χωρίς επαφή που εξαλείφει τη μηχανική φθορά και απλοποιεί την εγκατάσταση σε οποιονδήποτε κινητήρα με NAMURΗ φιλική προς το χρήστη τοπική διεπαφή του με λειτουργία "ένα κουμπί = μία λειτουργία" επιτρέπει γρήγορη ρύθμιση και βαθμονόμηση,με τις περισσότερες βαλβίδες ελέγχου έτοιμες για λειτουργία σε λιγότερο από πέντε λεπτάΤο όργανο υποστηρίζει την επικοινωνία HART αναθεώρηση 5 ή αναθεώρηση 7, το πεδίο μπορεί να επιλεγεί, επιτρέποντας την απομακρυσμένη πρόσβαση στα δεδομένα κατάστασης βαλβίδας και τις διαγνωστικές ειδοποιήσειςΗ λειτουργία αυτόματης ρύθμισης καθορίζει τις βέλτιστες παραμέτρους ελέγχου θέσης της βαλβίδας,διασφάλιση σταθερής απόδοσης σε διάφορους τύπους ενεργοποιητώνΕπειδή το SVI1000 τροφοδοτείται με βρόχο χωρίς να απαιτείται εξωτερική ενέργεια, η εγκατάσταση απλουστεύεται και τα έξοδα καλωδίωσης μειώνονται..

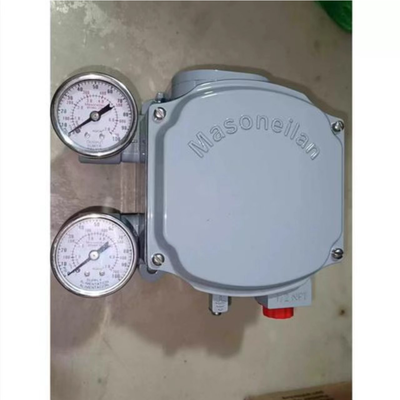

Το περίβλημα είναι κατασκευασμένο από αλουμίνιο χαμηλής περιεκτικότητας σε χαλκό με γκρίζα επικάλυψη από πολυουρεθάνιο πάνω από ένα επωξικό βάθρο, παρέχοντας προστασία IP66 και NEMA 4X κατά της εισόδου σκόνης, νερού,και διαβρωτικές ατμόσφαιρεςΤο εύρος θερμοκρασίας λειτουργίας είναι -40 έως +85°C (-40 έως +185°F), με σχετική υγρασία 10% έως 95%, μη συμπυκνωτικήΤο εύρος πίεσης τροφοδοσίας είναι 20 έως 100 psi (1,4 έως 7 bar) και η τροφοδοσία αέρα πρέπει να είναι ξηρός, 5 μm φιλτραρισμένος αέρας ανά ISA S7.3Το SVI1000 διαθέτει ένα ολοκληρωμένο χαρτοφυλάκιο πιστοποίησης, συμπεριλαμβανομένων των πιστοποιητικών ATEX, FM, IEC, CSA και CE, με εγγενώς ασφαλείς και μη εμπρηστικές (περιορισμένη ενέργεια) εγκρίσεις για χρήση σε επικίνδυνες περιοχέςΧρησιμοποιείται ευρέως στην παραγωγή ηλεκτρικής ενέργειας, στη διύλιση, στην πετροχημική, στη μέση και την ανωτέρω ροή πετρελαίου και φυσικού αερίου, στην επεξεργασία νερού και στον γενικό έλεγχο βιομηχανικών διαδικασιών.Ο αισθητήρας κίνησης χωρίς επαφή επιτρέπει την ακριβή τοποθέτηση και τη λειτουργία χωρίς συντήρηση.και το σύστημα θέσης μπορεί να ενσωματωθεί σε κορυφαία συστήματα ελέγχου μέσω τεχνολογιών HART eDDL και FDT-DTMΟ συνδυασμός του συμπαγούς μεγέθους, της τοπικής διαμόρφωσης, της ψηφιακής επικοινωνίας,και οι χαμηλές απαιτήσεις συντήρησης καθιστούν το SVI1000 μια πρακτική και αξιόπιστη επιλογή για την αυτοματοποίηση βαλβίδων και την αποδοτικότητα των εγκαταστάσεων.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

1. Παραγωγή ενέργειας

2. Επεξεργασία πετρελαίου και φυσικού αερίου

3. Πετροχημική επεξεργασία

4. Μεσαία και ανωτέρω ροή πετρελαίου και φυσικού αερίου

5. Επεξεργασία νερού και λυμάτων

6. Χημική μεταποίηση

7. Σιδηροδρομικές εταιρείες

8. Γενικός έλεγχος βιομηχανικών διεργασιών

Αυτές οι βιομηχανίες απαιτούν ακριβή τοποθέτηση βαλβίδων, αξιόπιστη επικοινωνία και λειτουργία χαμηλής συντήρησης για τη διατήρηση της αποτελεσματικότητας και της ασφάλειας της παραγωγής.Το SVI1000 είναι ιδιαιτέρως κατάλληλο για εφαρμογές όπου το μικρό μέγεθος, η απλή τοπική διαμόρφωση και η ταχεία θέση σε λειτουργία είναι σημαντικές, όπως τα πακέτα που τοποθετούνται σε παγωτό και οι αναβαθμίσεις των παλαιότερων ηλεκτροπνευματικών συσκευών θέσηςΤο σύστημα μαγνητικής ανατροφοδότησης χωρίς επαφή μειώνει την πολυπλοκότητα της τοποθέτησης και είναι ιδανικό για μονοδραστικούς πνευματικούς ενεργοποιητές με τοποθέτηση NAMUR.Οι χειριστές μπορούν να έχουν πρόσβαση στα δεδομένα κατάστασης βαλβίδων και τις διαγνωστικές ειδοποιήσεις χωρίς να εισέρχονται σε επικίνδυνες περιοχές., βελτίωση της ασφάλειας και μείωση της έκθεσης σε επικίνδυνα περιβάλλοντα.

Κοινά Προβλήματα

1. Ο εντοπιστής θέσης δεν ανταποκρίνεται στο εισερχόμενο σήμα ∙ ελέγξτε την συνέχεια του βρόχου 4-20 mA, επαληθεύστε ότι η πηγή μπορεί να τροφοδοτήσει 20 mA και επιβεβαιώστε ότι η τάση του τερματικού είναι τουλάχιστον 9 VDC σε 20 mA.

2. Η βαλβίδα δεν χτυπάει με την αλλαγή του σημείου ρυθμίσεως ∙ επαληθεύεται η πνευματική σύνδεση και η πίεση τροφοδοσίας· επιβεβαιώνεται ότι το σωστό σήμα εισόδου φτάνει στο όργανο.

3. Τοπική οθόνη LED που δεν λειτουργεί ελέγξτε την παροχή ενέργειας και βεβαιωθείτε ότι οι συνδέσεις των τερματικών είναι ασφαλείς.

4. Η αυτόματη ρύθμιση αποτυγχάνει να ολοκληρωθεί ∙ ελέγξτε την κίνηση του ενεργοποιητή, την πίεση τροφοδότησης και ότι η μαγνητική ανατροφοδότηση είναι σωστά τοποθετημένη· ελέγξτε ότι δεν υπάρχει μηχανική δέσμευση.

5. Λάθος ανατροφοδότηση θέσης ̇ επαλήθευση των σημείων ενεργοποίησης του διακόπτη στερεής κατάστασης και επανακαθορισμός του εντοπιστή θέσης χρησιμοποιώντας την τοπική διεπαφή.

6. Διαρροές αέρα ή πτώση πίεσης ️ επιθεωρήστε τις συνδέσεις παροχής αέρα, το ρελέ και τους σωλήνες ενεργοποιητή για διαρροές· ελέγξτε αν η πίεση παροχής είναι επαρκής και καθαρή.

7. Η βαλβίδα κολλάει ή το ηλεκτροσόκ κολλάει εκτελεί διαγνωστικές δοκιμές για τον εντοπισμό τριβής της συναρμολόγησης βαλβίδας, προβλημάτων ελαστικών του ενεργοποιητή ή προβλημάτων του άξονα.

8. Υπερβολική τριβή συναρμολόγησης βαλβίδας πραγματοποιεί διαγνωστική ανάλυση τριβής και συγκρίνει με την αρχική τιμή· επιθεωρεί την κατάσταση της συσκευασίας και του στελεχίου.

9. Η εισροή υγρασίας στο περίβλημα ∙ επιθεωρήστε τις σφραγίδες του κάλυψης, τους αδένες καλωδίων και το τερματικό κουτί· επαληθεύστε την ακεραιότητα IP66 / NEMA 4X.

10. Διαλείπουσα επικοινωνία HART ∙ Ελέγξτε την καλωδίωση, την προστασία, τον τερματισμό και τη διεύθυνση της συσκευής HART.

Εναλλακτικά μοντέλα

1. Masoneilan SVI II ΑΠ

2. Masoneilan SVI3

3. Masoneilan SVI FF (Foundation Fieldbus)

4. Φίσερ DVC2000

5. Φίσερ DVC6200

6. Η σειρά Neles ND9000

7. Η σειρά Samson TROVIS 3730

8. Flowserve Logix 520MD

9. Foxboro SRD911

10. Η σειρά Rotork YTC

Σημείωση επιλογής: πριν από την αντικατάσταση των μοντέλων, πρέπει να επαληθεύεται η συμβατότητα των φλάντζων τοποθέτησης, το εύρος πορείας του ενεργοποιητή, ο τύπος σήματος εισόδου, το πρωτόκολλο επικοινωνίας, η πίεση τροφοδοσίας και η προστασία του περίβληματος.Το SVI1000 είναι σχεδιασμένο για μονοδραστικούς πνευματικούς ενεργοποιητές και μπορεί να χρησιμεύσει ως άμεση αντικατάσταση για παλαιότερους ηλεκτροπνευματικούς τοποθετητές.
