Ψηφιακός Ελεγκτής Θέσης Βαλβίδας με Επικοινωνία HART, Τοπική Διεπαφή και Μαγνητική Ανίχνευση για Έλεγχο Πνευματικού Ελεγκτή Θέσης Βαλβίδας

Επισκόπηση προϊόντος

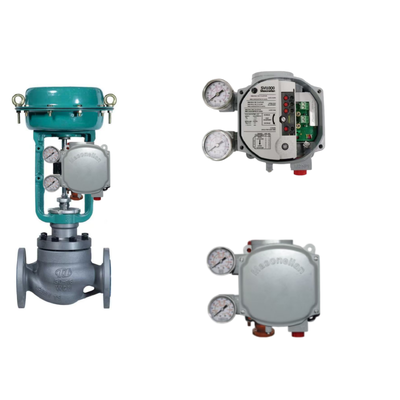

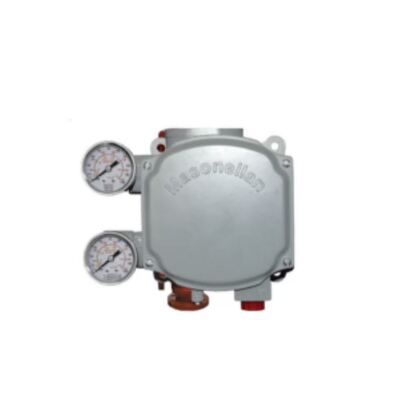

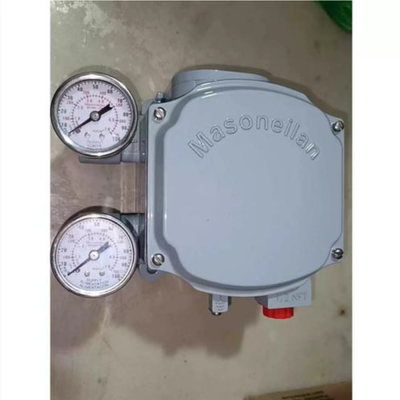

Ο ψηφιακός ελεγκτής θέσης βαλβίδας Masoneilan SVI1000 είναι ένα συμπαγές, τροφοδοτούμενο από βρόχο, συμβατό με HART όργανο σχεδιασμένο για πνευματικές βαλβίδες ελέγχου μονής ενέργειας. Λαμβάνει σήμα ελέγχου 4-20 mA DC και το μετατρέπει σε αναλογική πνευματική έξοδο για την κίνηση του ενεργοποιητή της βαλβίδας, παρέχοντας ακριβή και ευαίσθητη τοποθέτηση της βαλβίδας για συνεχή έλεγχο διεργασιών και ελέγχου παρτίδων. Το SVI1000 χρησιμοποιεί μια αποδεδειγμένη τεχνολογία ανίχνευσης μαγνητικής θέσης χωρίς επαφή που εξαλείφει τη μηχανική φθορά και απλοποιεί την εγκατάσταση σε οποιονδήποτε ενεργοποιητή με δυνατότητες τοποθέτησης NAMUR, IEC 60534-6-1 ή IEC 60534-6-2. Η φιλική προς το χρήστη τοπική διεπαφή του με λειτουργία "ένα κουμπί = μία λειτουργία" επιτρέπει γρήγορη ρύθμιση και βαθμονόμηση, με τις περισσότερες βαλβίδες ελέγχου να είναι έτοιμες για λειτουργία σε λιγότερο από πέντε λεπτά. Το όργανο υποστηρίζει επικοινωνία HART αναθεώρησης 5 ή αναθεώρησης 7, επιλέξιμη πεδίου, επιτρέποντας απομακρυσμένη πρόσβαση σε δεδομένα κατάστασης βαλβίδας και ειδοποιήσεις διάγνωσης. Οι ενσωματωμένοι διακόπτες στερεάς κατάστασης παρέχουν ανάδραση θέσης βαλβίδας χωρίς πρόσθετο υλικό. Η λειτουργία αυτόματης ρύθμισης καθορίζει τις βέλτιστες παραμέτρους ελέγχου θέσης της βαλβίδας, διασφαλίζοντας σταθερή απόδοση σε διαφορετικούς τύπους ενεργοποιητών. Επειδή το SVI1000 τροφοδοτείται από βρόχο χωρίς να απαιτείται εξωτερική τροφοδοσία, η εγκατάσταση απλοποιείται και το κόστος καλωδίωσης μειώνεται.

Το περίβλημα είναι κατασκευασμένο από αλουμίνιο χαμηλής περιεκτικότητας σε χαλκό με γκρι πολυουρεθανική επίστρωση πάνω από εποξειδικό αστάρι, παρέχοντας προστασία IP66 και NEMA 4X έναντι σκόνης, εισχώρησης νερού και διαβρωτικών ατμοσφαιρών. Το εύρος θερμοκρασίας λειτουργίας είναι -40 έως +85°C (-40 έως +185°F), με 10% έως 95% σχετική υγρασία, χωρίς συμπύκνωση. Το εύρος πίεσης τροφοδοσίας είναι 20 έως 100 psi (1,4 έως 7 bar) και η παροχή αέρα πρέπει να είναι ξηρός, φιλτραρισμένος αέρας 5 μικρών σύμφωνα με το ISA S7.3. Το SVI1000 φέρει ένα ολοκληρωμένο χαρτοφυλάκιο πιστοποιήσεων, συμπεριλαμβανομένων των ATEX, FM, IEC, CSA και CE, με εγγενώς ασφαλείς και μη επικίνδυνες (ενεργειακά περιορισμένες) εγκρίσεις για χρήση σε επικίνδυνες περιοχές. Χρησιμοποιείται ευρέως στην παραγωγή ενέργειας, τη διύλιση, τα πετροχημικά, τα μέσα και ανάντη πετρελαίου και φυσικού αερίου, την επεξεργασία νερού και τον γενικό έλεγχο βιομηχανικών διεργασιών. Ο αισθητήρας διαδρομής χωρίς επαφή επιτρέπει ακριβή τοποθέτηση και λειτουργία χωρίς συντήρηση, και ο ελεγκτής θέσης μπορεί να ενσωματωθεί με κορυφαία συστήματα ελέγχου μέσω τεχνολογιών HART eDDL και FDT-DTM. Ο συνδυασμός συμπαγούς μεγέθους, τοπικής διαμόρφωσης, ψηφιακής επικοινωνίας και χαμηλών απαιτήσεων συντήρησης καθιστά το SVI1000 μια πρακτική και αξιόπιστη επιλογή για την αυτοματοποίηση βαλβίδων και την αποδοτικότητα του εργοστασίου.

Τεχνικές Προδιαγραφές

Βιομηχανία εφαρμογής

1. Παραγωγή ενέργειας

2. Διύλιση πετρελαίου και φυσικού αερίου

3. Επεξεργασία πετροχημικών

4. Μέσα και ανάντη πετρελαίου και φυσικού αερίου

5. Επεξεργασία νερού και λυμάτων

6. Χημική επεξεργασία

7. Εργοστάσια χαρτοπολτού και χαρτιού

8. Γενικός έλεγχος βιομηχανικών διεργασιών

Αυτές οι βιομηχανίες απαιτούν ακριβή τοποθέτηση βαλβίδων, αξιόπιστη επικοινωνία και λειτουργία χαμηλής συντήρησης για τη διατήρηση της αποδοτικότητας παραγωγής και της ασφάλειας. Το SVI1000 είναι ιδιαίτερα κατάλληλο για εφαρμογές όπου το συμπαγές μέγεθος, η απλή τοπική διαμόρφωση και η γρήγορη ανάθεση είναι σημαντικά, όπως σε πακέτα τοποθετημένα σε πλαίσιο και αναβαθμίσεις παλαιότερων ηλεκτροπνευματικών ελεγκτών θέσης. Το σύστημα μαγνητικής ανάδρασης χωρίς επαφή μειώνει την πολυπλοκότητα της τοποθέτησης και είναι ιδανικό για πνευματικούς ενεργοποιητές μονής ενέργειας με τοποθέτηση NAMUR. Με την επικοινωνία HART, οι χειριστές μπορούν να έχουν πρόσβαση σε δεδομένα κατάστασης βαλβίδας και ειδοποιήσεις διάγνωσης χωρίς να εισέρχονται σε επικίνδυνες περιοχές, βελτιώνοντας την ασφάλεια και μειώνοντας την έκθεση σε επικίνδυνα περιβάλλοντα.

Συνήθη προβλήματα

1. Ο ελεγκτής θέσης δεν ανταποκρίνεται στο σήμα εισόδου – ελέγξτε τον βρόχο 4-20 mA για συνέχεια, επαληθεύστε ότι η πηγή μπορεί να παρέχει 20 mA και επιβεβαιώστε ότι η τάση ακροδέκτη είναι τουλάχιστον 9 VDC στα 20 mA.

2. Η βαλβίδα δεν διανύει διαδρομή με αλλαγή σημείου ρύθμισης – επαληθεύστε τις πνευματικές συνδέσεις και την πίεση τροφοδοσίας. επιβεβαιώστε ότι το σωστό σήμα εισόδου φτάνει στο όργανο.

3. Η τοπική οθόνη LED δεν λειτουργεί – ελέγξτε την τροφοδοσία και επαληθεύστε ότι οι συνδέσεις των ακροδεκτών είναι ασφαλείς.

4. Η αυτόματη ρύθμιση αποτυγχάνει να ολοκληρωθεί – ελέγξτε τη διαδρομή του ενεργοποιητή, την πίεση τροφοδοσίας και ότι η μαγνητική ανάδραση είναι σωστά τοποθετημένη. επαληθεύστε ότι δεν υπάρχει μηχανικό μπλοκάρισμα.

5. Λανθασμένη ανάδραση θέσης – επαληθεύστε τα σημεία ενεργοποίησης του διακόπτη στερεάς κατάστασης και βαθμονομήστε ξανά τον ελεγκτή θέσης χρησιμοποιώντας την τοπική διεπαφή.

6. Διαρροές αέρα ή πτώση πίεσης – επιθεωρήστε τις συνδέσεις παροχής αέρα, τη ρελέ και τους σωλήνες του ενεργοποιητή για διαρροές. επαληθεύστε ότι η πίεση τροφοδοσίας είναι επαρκής και καθαρή.

7. Βαλβίδα κολλημένη ή ηλεκτροβαλβίδα κολλημένη – εκτελέστε διαγνωστικούς ελέγχους για να εντοπίσετε τριβή στο συγκρότημα της βαλβίδας, προβλήματα ελατηρίου ενεργοποιητή ή προβλήματα άξονα.

8. Υπερβολική τριβή στο συγκρότημα της βαλβίδας – εκτελέστε διαγνωστική ανάλυση τριβής και συγκρίνετε με τη βασική γραμμή. επιθεωρήστε την κατάσταση της φλάντζας και του άξονα.

9. Εισχώρηση υγρασίας στο περίβλημα – επιθεωρήστε τις στεγανώσεις του καλύμματος, τα καλώδια και το κουτί ακροδεκτών. επαληθεύστε την ακεραιότητα IP66 / NEMA 4X.

10. Διακοπτόμενη επικοινωνία HART – ελέγξτε την καλωδίωση του βρόχου, την θωράκιση, την τερματισμό και τη διεύθυνση της συσκευής HART.

Μοντέλα αντικατάστασης

1. Masoneilan SVI II AP

2. Masoneilan SVI3

3. Masoneilan SVI FF (FOUNDATION Fieldbus)

4. Fisher DVC2000

5. Fisher DVC6200

6. Σειρά Neles ND9000

7. Σειρά Samson TROVIS 3730

8. Flowserve Logix 520MD

9. Foxboro SRD911

10. Σειρά Rotork YTC

Σημείωση επιλογής: επαληθεύστε τη συμβατότητα της φλάντζας τοποθέτησης, το εύρος διαδρομής του ενεργοποιητή, τον τύπο σήματος εισόδου, το πρωτόκολλο επικοινωνίας, την πίεση τροφοδοσίας και την προστασία του περιβλήματος πριν αντικαταστήσετε μοντέλα. Το SVI1000 έχει σχεδιαστεί για πνευματικούς ενεργοποιητές μονής ενέργειας και μπορεί να χρησιμεύσει ως άμεση αντικατάσταση για παλαιότερους ηλεκτροπνευματικούς ελεγκτές θέσης.
