Ψηφιακός Ελεγκτής Θέσης Βαλβίδας Επικοινωνίας HART με Περίβλημα από Κράμα Αλουμινίου για Πνευματικό Ελεγκτή Βαλβίδας

Επισκόπηση του προϊόντος

Ο Flowserve Logix 520MD Digital Valve Positioner είναι ένα έξυπνο εργαλείο επικοινωνίας HART που έχει κατασκευαστεί για να παρέχει ακριβή και σταθερή τοποθέτηση για τις αεραγωγικές βαλβίδες ελέγχου.Αποδέχεται ένα δύο-σύρμα 4-20 mA DC σήμα εντολής και παράγει μια αναλογική πνευματική έξοδο που οδηγεί τον ενεργοποιητήΤο 520MD χρησιμοποιεί προηγμένη τεχνολογία πιέζο και μια αρχιτεκτονική ελέγχου δύο σταδίων για να επιτύχει γρήγορη απόκριση, στενό κλείσιμο,και ελάχιστη υπέρβασηΟ αλγόριθμος προσαρμογής κέρδους με πολλές μεταβλητές του επιτρέπει στον τοποθετητή να χειρίζεται τις μεγάλες αλλαγές βημάτων ομαλά, ενώ εξακολουθεί να επιλύει πολύ μικρές ρυθμίσεις σημείων ρύθμισης με υψηλή ακρίβεια.Μια αυτόματη ρουτίνα συντονισμού μετρά τη συμπεριφορά του ενεργοποιητή και επιλέγει τις βέλτιστες τιμές κέρδουςΗ επικοινωνία HART 5, 6 και 7 υποστηρίζεται μέσω του βρόχου 4-20 mA, παρέχοντας πρόσβαση σε κατάσταση, διαμόρφωση,και διαγνωστικές πληροφορίεςΕπειδή το 520MD τροφοδοτείται με βρόχο και λειτουργεί με μόλις 3,6 mA, λειτουργεί με υπάρχοντες ελεγκτές και ηλεκτρικά φραγμούς.

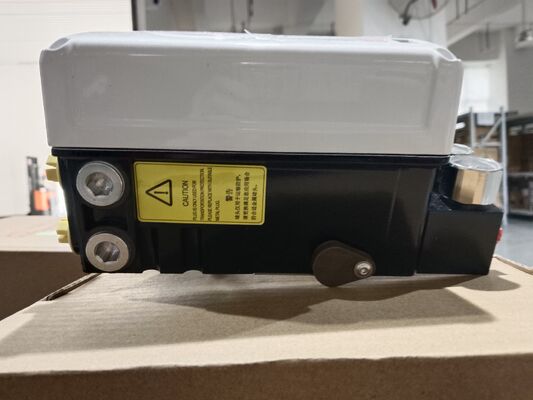

Το περίβλημα είναι κατασκευασμένο από αλουμίνιο και έχει σχεδιαστεί για σκληρά βιομηχανικά περιβάλλοντα, με εύρος θερμοκρασίας λειτουργίας από -52 °C έως +85 °C (-62 °F έως +185 °F).Πάνω από 130 συναγερμοί προειδοποίησης βοηθούν στην αναγνώριση πιθανών βαλβίδωνΌταν συνδυάζεται με το λογισμικό ValveSight DTM,Το 520MD παρέχει ισχυρά διαγνωστικά εργαλεία για ταχεία αντιμετώπιση προβλημάτων και προβλεπτική συντήρηση. Έχει βαθμολογηθεί ως εγγενώς ασφαλής κλάσης 1 διαίρεση 1 ομάδες A-D και μη εμπρηστική κλάση 1 διαίρεση 2 ομάδες A-D, καθιστώντας το κατάλληλο για εγκατάσταση σε επικίνδυνες περιοχές.ΗΠΑΟι τυπικές βιομηχανίες περιλαμβάνουν πετρέλαιο και φυσικό αέριο, χημική επεξεργασία, διύλιση, παραγωγή ηλεκτρικής ενέργειας, επεξεργασία νερού και λυμάτων, και χαρτοπολτού και χαρτιού.επιλογές τοπικής διαμόρφωσηςΤο 520MD είναι μια αξιόπιστη επιλογή για την αυτοματοποίηση βαλβίδων και την αποδοτικότητα των εγκαταστάσεων.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

1. Επεξεργασία πετρελαίου και φυσικού αερίου

2. Χημικές και πετροχημικές εγκαταστάσεις

3. Παραγωγή ενέργειας

4. Επεξεργασία νερού και λυμάτων

5. Σιδηροδρομικές εταιρείες

6. Ρυθμισμός πίεσης διύλισης και αγωγών

7. Φαρμακευτική βιομηχανία

8. Ορυχεία και μεταποίηση μετάλλων

Οι βιομηχανίες αυτές απαιτούν ακριβή τοποθέτηση βαλβίδων, αξιόπιστη επικοινωνία και ισχυρή διαγνωστική ικανότητα για τη διατήρηση της αποτελεσματικότητας και της ασφάλειας της παραγωγής.Το 520MD είναι ιδιαίτερα κατάλληλο για εφαρμογές όπου η υψηλή χωρητικότητα αέρα και η χαμηλή κατανάλωση αέρα είναι σημαντικές, όπως ο αυτοματοποιημένος έλεγχος ροής και πίεσης στις βιομηχανικές βαλβίδες, η αυτοματοποίηση βαλβίδων προ- και ενδιάμεσης ροής πετρελαίου και φυσικού αερίου, οι χημικές και πετροχημικές παρτίδες και συνεχείς διαδικασίες,συστήματα ατμού και κοινής ωφέλειας στα εργοστάσια παραγωγής ηλεκτρικής ενέργειαςΗ τεχνολογία Piezo σε συνδυασμό με την ανατροφοδότηση εσωτερικού βρόχου παρέχει υψηλής απόδοσης έλεγχο με ελάχιστη κατανάλωση αέρα.Με επικοινωνία HART και λογισμικό ValveSight, οι χειριστές μπορούν να έχουν πρόσβαση στα δεδομένα για την κατάσταση των βαλβίδων και τις διαγνωστικές ειδοποιήσεις χωρίς να εισέρχονται σε επικίνδυνες περιοχές, βελτιώνοντας την ασφάλεια και επιτρέποντας την προγνωστική συντήρηση.

Κοινά Προβλήματα

1. Ο εντοπιστής θέσης δεν ανταποκρίνεται σε αναλογικές εντολές ∙ ελέγξτε την συνέχιση του βρόχου 4-20 mA, βεβαιωθείτε ότι η πηγή μπορεί να τροφοδοτήσει τουλάχιστον με 3,6 mA,και να επιβεβαιώσει ότι η τάση του τερματικού πληρεί την απαιτούμενη τάση συμμόρφωσης.

2. Η βαλβίδα δεν χτυπάει με την αλλαγή του σημείου ρυθμίσεως ̇ επαληθεύει τις πνευματικές συνδέσεις και την πίεση τροφοδοσίας· επιβεβαιώνει ότι το σωστό σήμα εισόδου φτάνει στο όργανο και ότι έχει ολοκληρωθεί η βαθμονόμηση.

3. Τοπικός καθεστώς LED που δεν λειτουργεί ️ Ελέγξτε την παροχή ρεύματος και επαληθεύστε ότι οι συνδέσεις των τερματικών είναι ασφαλείς.

4. Το Quick-Cal αποτυγχάνει να ολοκληρώσει ελέγξτε την κίνηση του ενεργοποιητή, την πίεση τροφοδότησης και τη θέση μαγνητικής ανάδρασης. Ελέγξτε αν δεν υπάρχει μηχανικός δεσμός.

5. Λάθος ανατροφοδότηση θέσης verify the solid-state switch actuation points and recalibrate the positioner using the local interface or ValveSight software. επαληθεύστε τα σημεία ενεργοποίησης του διακόπτη στερεής κατάστασης και επανακαθορίστε τον εντοπιστή θέσης χρησιμοποιώντας την τοπική διεπαφή ή το λογισμικό ValveSight.

6. Διαρροές αέρα ή πτώση πίεσης ️ επιθεωρήστε τις συνδέσεις παροχής αέρα, το ρελέ και τους σωλήνες ενεργοποιητή για διαρροές· ελέγξτε αν η πίεση παροχής είναι επαρκής και καθαρή.

7. Κλειδωμένη βαλβίδα ή κολλημένο ηλεκτροσόκ ∙ εκτελέστε διαγνωστικές δοκιμές μέσω ValveSight για να εντοπίσετε τριβή συναρμολόγησης βαλβίδας, προβλήματα ελατηρίου ενεργοποιητή ή προβλήματα άξονα.

8. Υπερβολική τριβή συναρμολόγησης βαλβίδας πραγματοποιεί διαγνωστική ανάλυση τριβής και συγκρίνει με την αρχική τιμή· επιθεωρεί την κατάσταση της συσκευασίας και του στελεχίου.

9. Η εισροή υγρασίας στο περίβλημα ∙ επιθεωρήστε τις σφραγίδες του κάλυψης, τους αδένες καλωδίων και το τερματικό κουτί· επαληθεύστε την ακεραιότητα IP66 / NEMA 4X.

10. Διαλείπουσα επικοινωνία HART ∙ Ελέγξτε την καλωδίωση, την προστασία, τον τερματισμό και τη διεύθυνση της συσκευής HART· επαληθεύστε την ενσωμάτωση του DTM στο σύστημα ελέγχου.

Εναλλακτικά μοντέλα

1. Flowserve Logix 3200MD

2. Flowserve Logix 3800MD

3. Flowserve Logix 510+

4. Φίσερ DVC6200

5. Φίσερ DVC2000

6. Η σειρά Neles ND9000

7. Η σειρά Samson TROVIS 3730

8. Masoneilan SVI II ΑΠ

9. Foxboro SRD911

10. Η σειρά Rotork YTC

Σημείωση επιλογής: πριν από την αντικατάσταση των μοντέλων, πρέπει να επαληθεύεται η συμβατότητα των φλάντζων τοποθέτησης, το εύρος πορείας του ενεργοποιητή, ο τύπος σήματος εισόδου, το πρωτόκολλο επικοινωνίας, η πίεση τροφοδοσίας και η προστασία του περίβληματος.Το 520MD είναι σχεδιασμένο για μονοδραστικούς ή διπλόδραστικούς πνευματικούς ενεργοποιητές και μοιράζεται ένα κοινό περίβλημα και σύστημα ενεργοποίησης με άλλα μοντέλα της σειράς Logix 500, επιτρέποντας τη χρήση των περισσότερων προαιρετικών αξεσουάρ σε όλη την οικογένεια.
