Flowserve Logix 3200MD Προστατευτική βαλβίδα με πύεζο για ρύθμιση

Επισκόπηση του προϊόντος

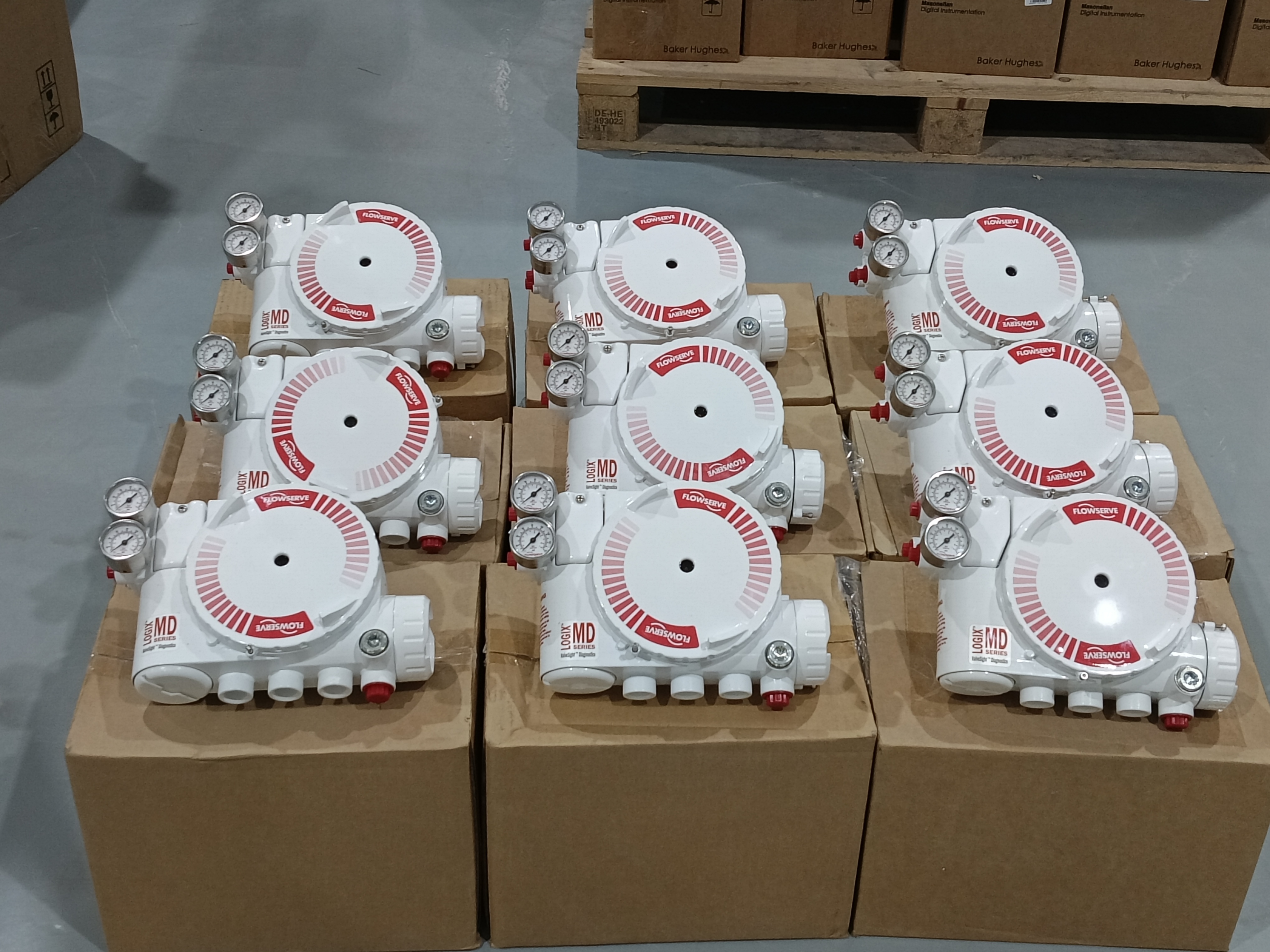

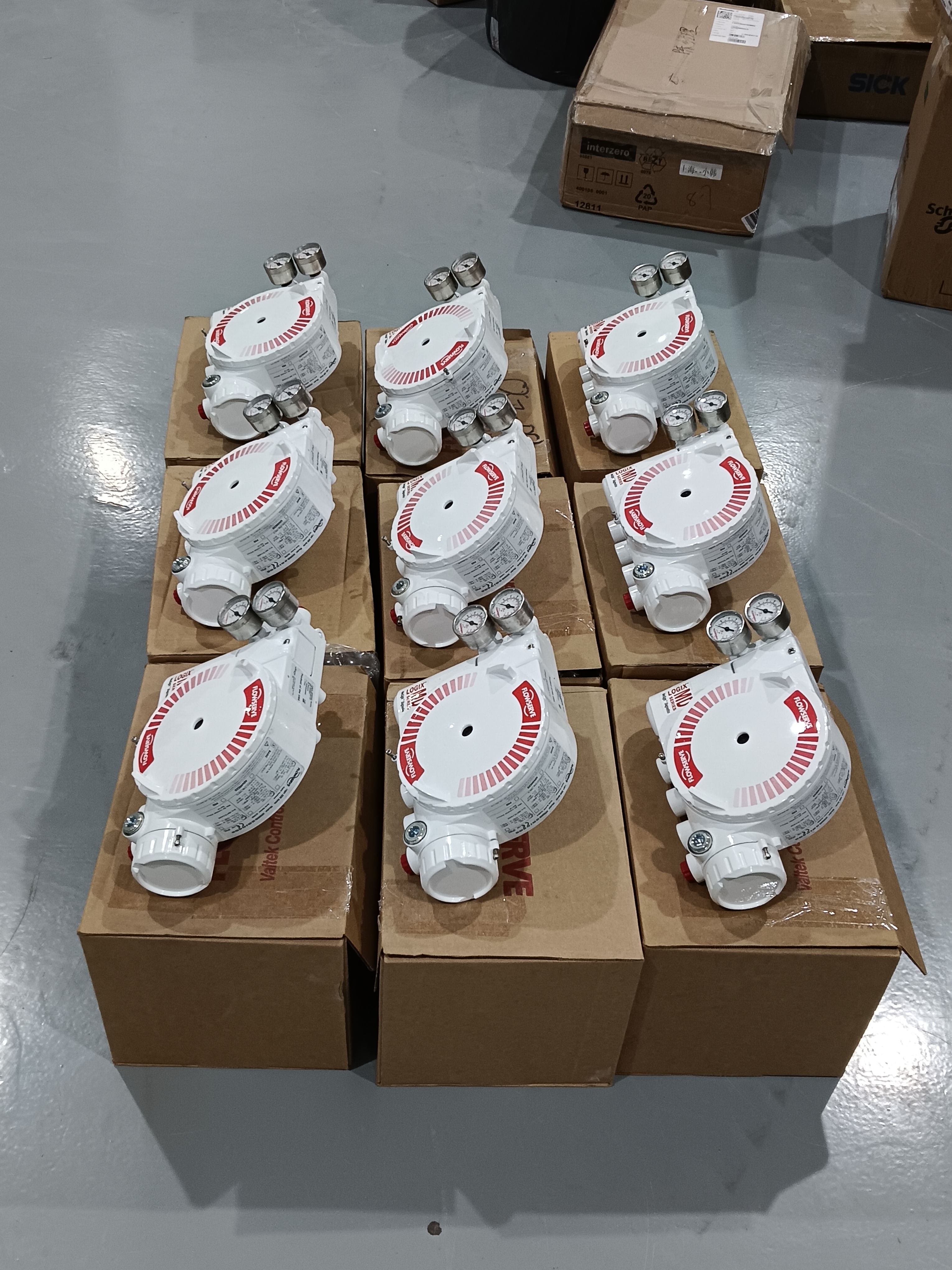

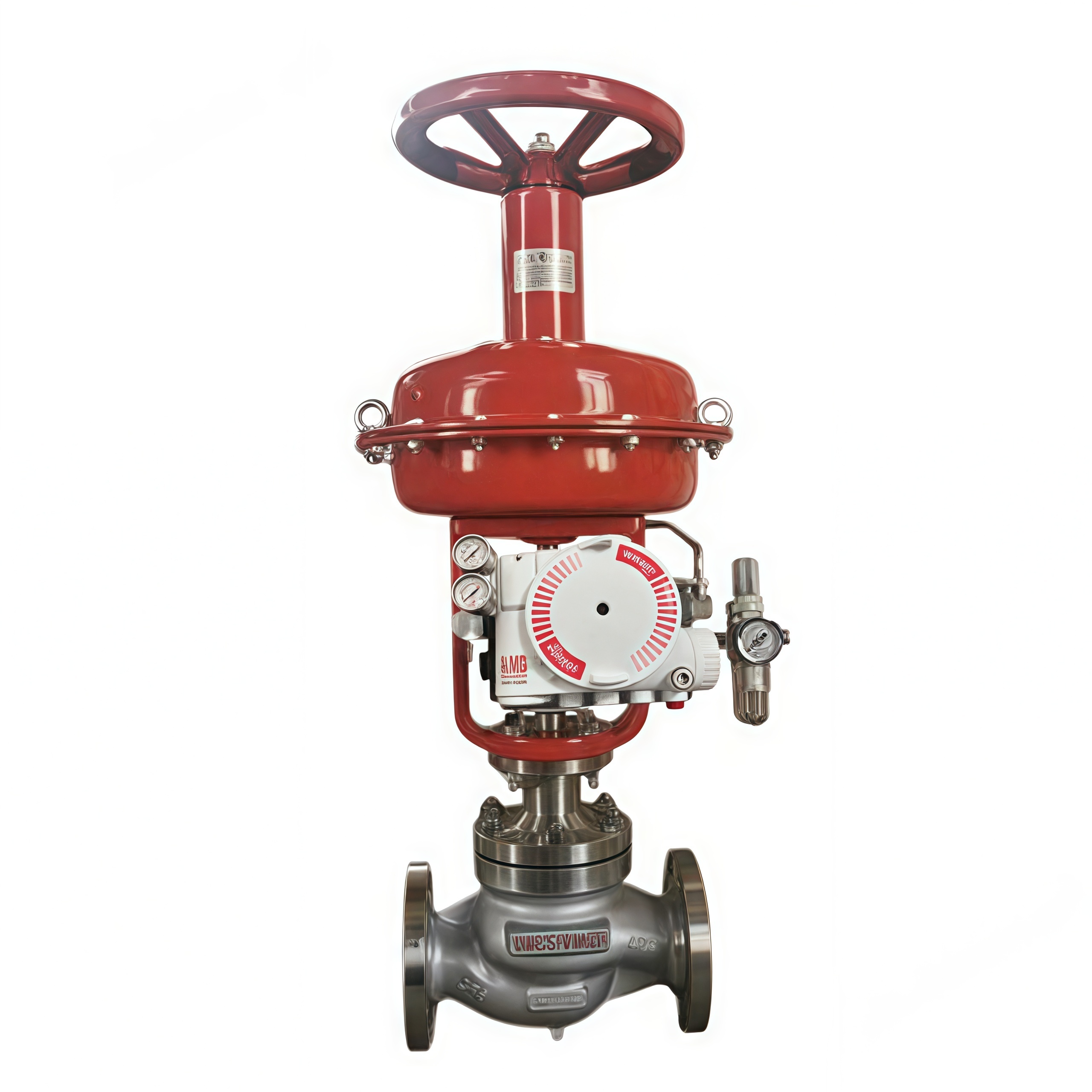

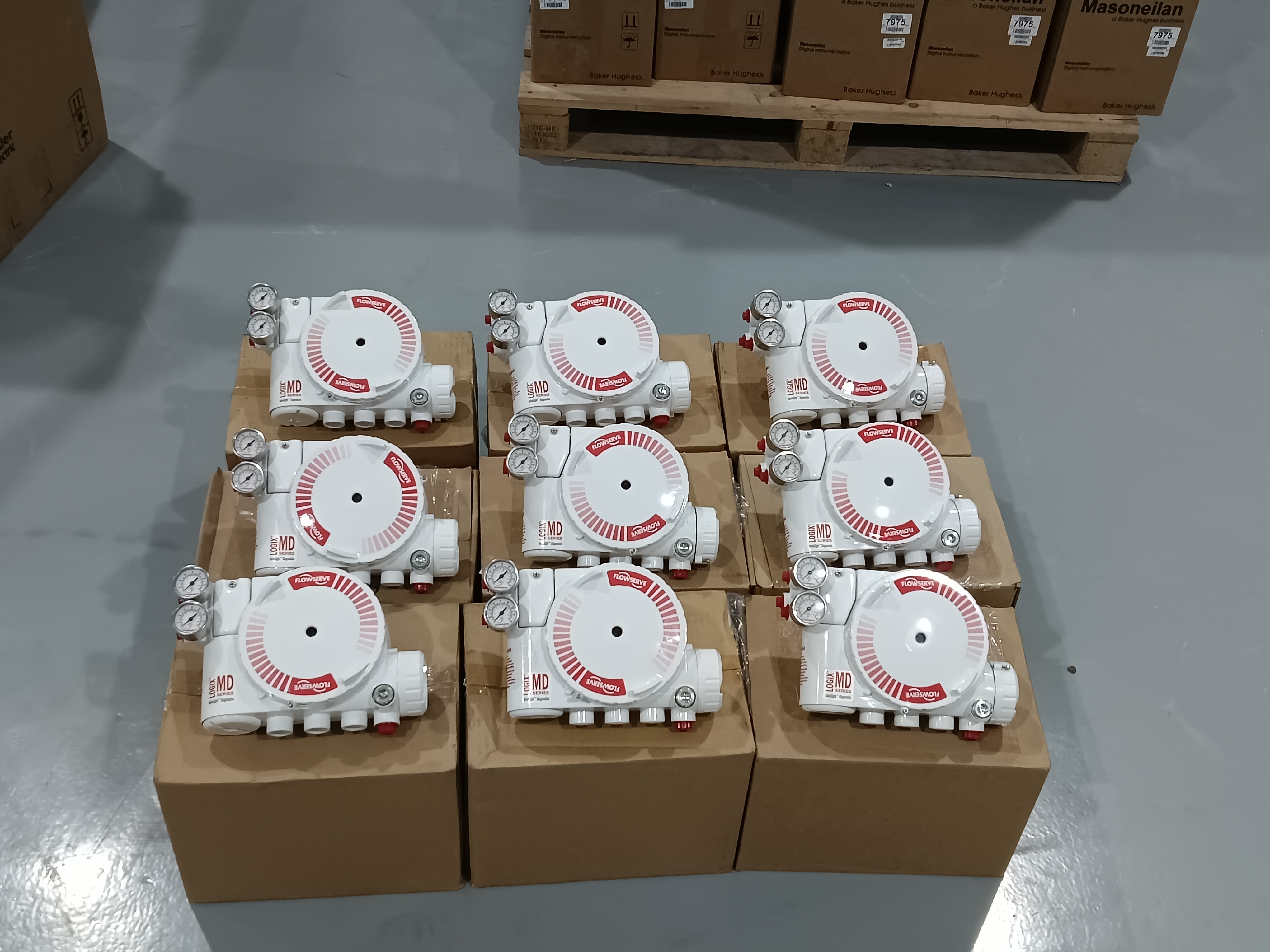

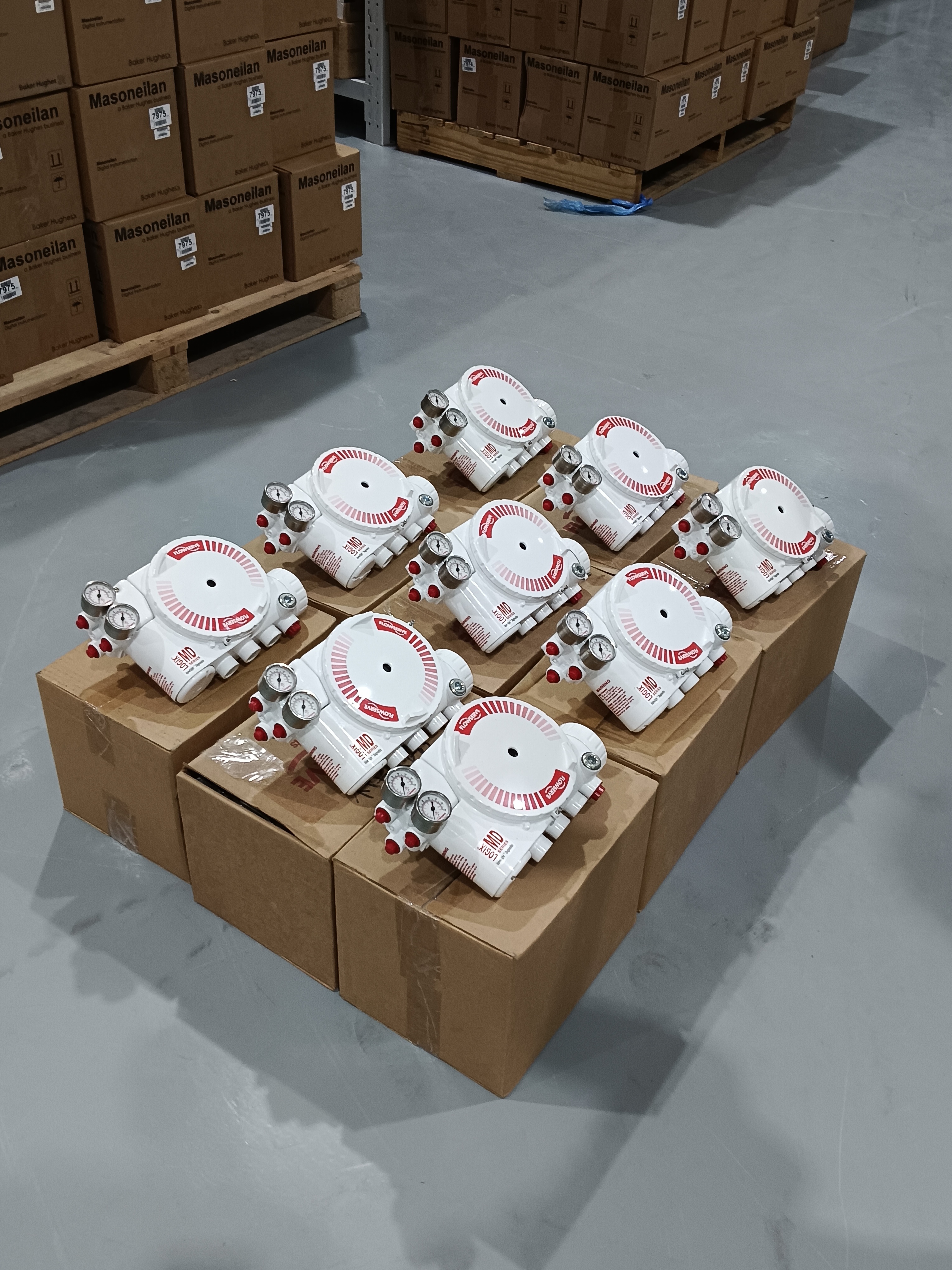

Το Flowserve Logix 3200MD Digital Valve Positioner είναι ένα "έξυπνο" όργανο επικοινωνίας HART που έχει σχεδιαστεί για να παρέχει ακριβή θέση και ρυθμιστική απόδοση για τις αεριωθούμενες βαλβίδες ελέγχου,ειδικά σε εφαρμογές σε περιοχές ασφαλή από εκρήξεις και επικίνδυνεςΛαμβάνει ένα σήμα ελέγχου συνεχούς ρεύματος 4-20 mA από δύο καλώδια και το μετατρέπει σε αναλογική πνευματική ισχύ για την κίνηση του ενεργοποιητή της βαλβίδας,που υποστηρίζουν τόσο μονόδραση όσο και διπλόδραση, καθώς και γραμμικές και περιστρεφόμενες βαλβίδεςΟ 3200MD χρησιμοποιεί την πιο σύγχρονη τεχνολογία πιέζο για να παρέχει ανώτερη απόδοση και αξιοπιστία, με ένα σχέδιο ελέγχου δύο σταδίων που επιτρέπει ταχύτερους χρόνους απόκρισης και πιο αυστηρό έλεγχο.Ο αλγόριθμος προσαρμογής με πολλαπλές μεταβλητές αύξησης επιτρέπει στον τοποθετητή να κάνει μεγάλες αλλαγές βήματος με ελάχιστη υπέρβαση, επιτυγχάνοντας παράλληλα υψηλή ανάλυση απόκρισης για πολύ μικρές αλλαγές βήματοςΗ διαδικασία αυτόματης ρύθμισης μετρά την ανταπόκριση του ενεργοποιητή στους κύκλους και επιλέγει τις βέλτιστες τιμές αύξησης, ενώ ένας διαλέκτης αύξησης επιτρέπει στον χρήστη να αυξάνει ή να μειώνει την υπολογιζόμενη αύξηση κατά περίπτωση.Μια απλή διαμόρφωση διακόπτη DIP επιτρέπει ρυθμίσεις στη λειτουργία συντονισμού και άλλες κοινές ρυθμίσειςΤο positioner υποστηρίζει την επικοινωνία HART 5, 6 και 7, ενώ οι πιο σύνθετες προσαρμοσμένες ρυθμίσεις μπορούν να τροποποιηθούν χρησιμοποιώντας έναν χειροκίνητο επικοινωνητή HART ή λογισμικό ValveSight.με λειτουργία εκρήξεως διαθέσιμη για συνεχή μετάδοση δεδομένων.Επειδή το 3200MD τροφοδοτείται με βρόχο, είναι συμβατό με υπάρχοντες ελεγκτές και ηλεκτρικά φραγμούς.

Το περίβλημα είναι κατασκευασμένο από αλουμίνιο, με προαιρετικό περίβλημα από ανοξείδωτο χάλυβα και είναι σχεδιασμένο να αντέχει σε σκληρά περιβάλλοντα.Το εύρος θερμοκρασίας λειτουργίας είναι -52°C έως +85°C (-62°F έως +185°F).Για το Logix 3200MD, το θήκον ανθεκτικού σε έκρηξη είναι κατηγοριοποιημένο στην κατηγορία I Division 1 ομάδες B-D, Ex d IIB+H2 και AEx d IIB+H2, ενώ η εγγενώς ασφαλής κατηγορία είναι η κατηγορία I, Div 1, ομάδες A-G, Ex ia IIC.,και AEx ia IIC. Η ικανότητα μη εμπρησμού είναι κατηγορίας I Div 2 A-D, Ex nA, και ο τοποθετητής είναι ικανός για SIL 2.Ο τοποθετητής είναι εξοπλισμένος με πάνω από 100 χρήσιμους συναγερμούς προειδοποίησης που μπορούν να προειδοποιήσουν για πιθανή βλάβη της βαλβίδας, του ενεργοποιητή και του τοποθετητή, και όταν χρησιμοποιείται με το λογισμικό ValveSight DTM,Πολλά διαγνωστικά εργαλεία είναι διαθέσιμα για την ταχεία διάγνωση προβλημάτων και πιθανών προβλημάτων.Οι τυπικές βιομηχανίες περιλαμβάνουν το πετρέλαιο και το φυσικό αέριο, τη χημική επεξεργασία, τη διύλιση, την παραγωγή ενέργειας, την επεξεργασία νερού και λυμάτων, καθώς και τον χαρτοπολτό και το χαρτί.τοπική διαμόρφωση, ψηφιακή επικοινωνία και ισχυρή διαγνωστική ικανότητα καθιστούν το 3200MD μια αξιόπιστη επιλογή για την αυτοματοποίηση βαλβίδων και την αποδοτικότητα των εγκαταστάσεων.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

1. Επεξεργασία πετρελαίου και φυσικού αερίου

2. Χημικές και πετροχημικές εγκαταστάσεις

3. Παραγωγή ενέργειας

4. Επεξεργασία νερού και λυμάτων

5. Σιδηροδρομικές εταιρείες

6. Ρυθμισμός πίεσης διύλισης και αγωγών

7. Φαρμακευτική βιομηχανία

8. Ορυχεία και μεταποίηση μετάλλων

Αυτές οι βιομηχανίες απαιτούν ακριβή τοποθέτηση βαλβίδων, αξιόπιστη επικοινωνία και ισχυρή διαγνωστική ικανότητα για τη διατήρηση της αποτελεσματικότητας και της ασφάλειας της παραγωγής.Το 3200MD είναι ιδιαίτερα κατάλληλο για εφαρμογές όπου η υψηλή χωρητικότητα αέρα και η χαμηλή κατανάλωση αέρα είναι σημαντικές, όπως ο αυτοματοποιημένος έλεγχος ροής και πίεσης στις βιομηχανικές βαλβίδες, η αυτοματοποίηση βαλβίδων προ- και ενδιάμεσης ροής πετρελαίου και φυσικού αερίου, οι χημικές και πετροχημικές παρτίδες και συνεχείς διαδικασίες,συστήματα ατμού και κοινής ωφέλειας στα εργοστάσια παραγωγής ηλεκτρικής ενέργειαςΗ τεχνολογία πιέζο σε συνδυασμό με διαδικασίες ανατροφοδότησης εσωτερικού βρόχου παρέχει υψηλής απόδοσης έλεγχο με ελάχιστη κατανάλωση αέρα.Το ανθεκτικό στην έκρηξη περίβλημα το καθιστά κατάλληλο για εγκατάσταση σε επικίνδυνες περιοχές όπου μπορεί να υπάρχουν εύφλεκτα αέρια ή σκόνη.Με την επικοινωνία HART και το λογισμικό ValveSight, οι χειριστές μπορούν να έχουν πρόσβαση στα δεδομένα κατάστασης βαλβίδας και τις διαγνωστικές ειδοποιήσεις χωρίς να εισέρχονται σε επικίνδυνες περιοχές, βελτιώνοντας την ασφάλεια και επιτρέποντας την προβλεπτική συντήρηση.

Κοινά Προβλήματα

1. Ο εντοπιστής θέσης δεν ανταποκρίνεται σε αναλογικές εντολές ∙ ελέγξτε την συνέχεια του βρόχου 4-20 mA, επαληθεύστε ότι η πηγή μπορεί να τροφοδοτήσει τουλάχιστον με 3,9 mA,και να επιβεβαιώσετε ότι η τάση τερματικού σημείου πληροί την απαιτούμενη τάση συμμόρφωσης 10.0 VDC σε 20 mA.

2. Η βαλβίδα δεν χτυπάει με την αλλαγή του σημείου ρυθμίσεως ̇ επαληθεύει τις πνευματικές συνδέσεις και την πίεση τροφοδοσίας· επιβεβαιώνει ότι το σωστό σήμα εισόδου φτάνει στο όργανο και ότι έχει ολοκληρωθεί η βαθμονόμηση.

3. Τοπικός καθεστώς LED που δεν λειτουργεί ️ Ελέγξτε την παροχή ρεύματος και επαληθεύστε ότι οι συνδέσεις των τερματικών είναι ασφαλείς.

4. Η αυτόματη ρύθμιση αποτυγχάνει να ολοκληρωθεί

5. Λάθος ανατροφοδότηση θέσης ️ επαληθεύστε τη διαμόρφωση της αναλογικής πλακέτας εξόδου (εάν είναι εξοπλισμένη) και επανακαθορίστε τον εντοπιστή θέσης χρησιμοποιώντας την τοπική διεπαφή ή το λογισμικό ValveSight.

6. Διαρροές αέρα ή πτώση πίεσης ̇ επιθεωρήστε τις συνδέσεις παροχής αέρα, το ρελέ και τους σωλήνες ενεργοποιητή για διαρροές· επαληθεύστε ότι η πίεση παροχής είναι μεταξύ 2,1 bar (30 PSI) και 10 bar.3 bar (150 PSI) και η ποιότητα του αέρα πληροί το πρότυπο ISA 7.0.01.

7. Κλειδωμένη βαλβίδα ή κολλημένο ηλεκτροσόκ ∙ εκτελέστε διαγνωστικές δοκιμές μέσω ValveSight για να εντοπίσετε τριβή συναρμολόγησης βαλβίδας, προβλήματα ελατηρίου ενεργοποιητή ή προβλήματα άξονα.

8. Υπερβολική τριβή συναρμολόγησης βαλβίδας πραγματοποιεί διαγνωστική ανάλυση τριβής και συγκρίνει με την αρχική τιμή· επιθεωρεί την κατάσταση της συσκευασίας και του στελεχίου.

9. Η εισροή υγρασίας στο περίβλημα ∙ να ελέγχετε τις σφραγίδες των καλύψεων, τα αδένια των καλωδίων και το τερματικό κουτί· να ελέγχετε την ακεραιότητα των σφραγίδων που είναι ανθεκτικά σε έκρηξη και σε περιβάλλον.

10. Διαλείπουσα επικοινωνία HART ∙ Ελέγξτε την καλωδίωση, την προστασία, τον τερματισμό και τη διεύθυνση της συσκευής HART· επαληθεύστε την ενσωμάτωση του DTM στο σύστημα ελέγχου.

Εναλλακτικά μοντέλα

1. Flowserve Logix 3200MD+

2. Flowserve Logix 520MD

3. Flowserve Logix 3800MD

4. Flowserve Logix 510+

5. Φίσερ DVC6200

6. Φίσερ DVC2000

7. Η σειρά Neles ND9000

8. Η σειρά Samson TROVIS 3730

9. Masoneilan SVI II ΑΠ

10. Foxboro SRD911

Σημείωση επιλογής: πριν από την αντικατάσταση των μοντέλων, πρέπει να επαληθεύεται η συμβατότητα των φλάντζων τοποθέτησης, το εύρος πορείας του ενεργοποιητή, ο τύπος σήματος εισόδου, το πρωτόκολλο επικοινωνίας, η πίεση τροφοδοσίας και η προστασία του περίβληματος.Το 3200MD είναι σχεδιασμένο για μονοδραστικούς ή διπλόδραστικούς πνευματικούς ενεργοποιητές και είναι ειδικά σχεδιασμένο για εκρηκτικές εφαρμογές και επικίνδυνες περιοχές όπου δεν μπορεί να χρησιμοποιηθεί το πρότυπο 520MD.
