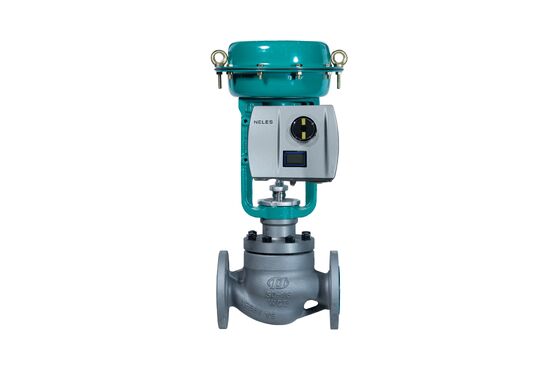

Βαλβίδα ρύθμισης υψηλής απόδοσης SIL 2 Έξυπνος ενεργοποιητής βαλβίδας για έξυπνο έλεγχο

Επισκόπηση του προϊόντος

The Neles ND9000 Intelligent Valve Positioner is a microcontroller-based valve controller that receives a 4-20 mA DC control signal or fieldbus communication and converts it into a proportional pneumatic output to drive either single-acting or double-acting actuators, που υποστηρίζει τόσο γραμμικές όσο και περιστρεφόμενες βαλβίδες.Το σύστημα μέτρησης θέσης χωρίς επαφή του εξαλείφει τη μηχανική φθορά και απλοποιεί την εγκατάσταση σε οποιονδήποτε κινητήρα με δυνατότητες τοποθέτησης VDI/VDE 3845 ή IEC 60534-6.Η τοπική διεπαφή χρήστη με επιλογή γλώσσας επιτρέπει την ταχεία ρύθμιση και βαθμονόμηση και η ίδια συσκευή μπορεί να χρησιμοποιηθεί για γραμμικές και περιστρεφόμενες βαλβίδες, διπλές και μονοδραστικές ενεργοποιητές,μείωση του αποθέματος ανταλλακτικώνΤο όργανο υποστηρίζει εναλλάξιμες επιλογές επικοινωνίας, όπως HART 6 ή 7, FOUNDATION Fieldbus και Profibus PA, επιτρέποντας εύκολη αναβάθμιση με αντικατάσταση της πλακέτας επικοινωνίας.Προαιρετικοί διακόπτες ορίου και ένας πομπός θέσης (μόνο στο HART) παρέχουν ανατροφοδότηση θέσης βαλβίδας χωρίς πρόσθετο υλικόΤο ND9000 είναι πιστοποιημένο SIL 2 από το TÜV σύμφωνα με την IEC 61508, καθιστώντας το κατάλληλο για εφαρμογές που σχετίζονται με την ασφάλεια.είναι συμβατό με υπάρχοντες ελεγκτές και ηλεκτρικά φραγμούςΗ τοπική διεπαφή χρήστη, σε συνδυασμό με την υποστήριξη DTM/EDD, επιτρέπει την ταχεία έναρξη και ρύθμιση είτε τοπικά είτε από απομακρυσμένη τοποθεσία χρησιμοποιώντας εργαλεία διαχείρισης περιουσιακών στοιχείων DCS.

Το περίβλημα είναι κατασκευασμένο από ανωμένο κράμα αλουμινίου και πολυμερές σύνθετο, ή προαιρετικά από ατσάλι, παρέχοντας προστασία IP66 και NEMA 4X κατά της εισόδου σκόνης, νερού,και διαβρωτικές ατμόσφαιρεςΤο εύρος της τυποποιημένης θερμοκρασίας λειτουργίας είναι -40°C έως +85°C, με μια αρκτική έκδοση να επεκτείνει τη λειτουργία μέχρι -53°C. Το εύρος της πίεσης τροφοδοσίας είναι 0,14 έως 0,8 MPa (1,4- 8 bar),και το ND9000 προσφέρει χαμηλή κατανάλωση ενέργειας και αέρα για μειωμένο συνολικό κόστος ιδιοκτησίαςΟ διαμορφωτής θέσης διαθέτει ένα ολοκληρωμένο χαρτοφυλάκιο πιστοποιητικών, συμπεριλαμβανομένων των ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R,και εγκρίσεις NEPSI για εγγενώς ασφαλείς και ανθεκτικές σε έκρηξη εφαρμογέςΧρησιμοποιείται ευρέως στο πετρέλαιο και το φυσικό αέριο, τη χημική επεξεργασία, τη διύλιση, την παραγωγή ενέργειας, την επεξεργασία νερού, τον πολτό και το χαρτί και τον γενικό έλεγχο βιομηχανικών διεργασιών.Το ND9000 μπορεί να ενσωματωθεί σε όλα τα μεγάλα συστήματα DCS, και η ανοιχτή αρχιτεκτονική του επιτρέπει την ελεύθερη διασύνδεση με λογισμικό και υλικό από διάφορους κατασκευαστές μέσω τεχνολογιών FDT και EDD.ανώτερη διάγνωση, και το μοντελοποιημένο σχεδιασμό μελλοντικής επίδειξης καθιστά το ND9000 μια αξιόπιστη επιλογή για αυτοματοποίηση βαλβίδων, αποδοτικότητα εγκαταστάσεων και προβλεπτική συντήρηση.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

1. Επεξεργασία πετρελαίου και φυσικού αερίου

2. Χημικές και πετροχημικές εγκαταστάσεις

3. Παραγωγή ενέργειας

4. Επεξεργασία νερού και λυμάτων

5. Σιδηροδρομικές εταιρείες

6. Ρυθμισμός πίεσης διύλισης και αγωγών

7. Φαρμακευτική βιομηχανία

8. Ορυχεία και μεταποίηση μετάλλων

Αυτές οι βιομηχανίες απαιτούν ακριβή τοποθέτηση βαλβίδων, αξιόπιστη επικοινωνία και προηγμένη διαγνωστική ικανότητα για τη διατήρηση της αποτελεσματικότητας και της ασφάλειας της παραγωγής.Το ND9000 είναι ιδιαίτερα κατάλληλο για εφαρμογές όπου η απόδοση ελέγχου αναφοράς σε περιστρεφόμενες και γραμμικές βαλβίδες είναι σημαντική., όπως ο αυτοματοποιημένος έλεγχος ροής και πίεσης, η αυτοματοποίηση βαλβίδων πετρελαίου και φυσικού αερίου προ- και ενδιάμεσης ροής, οι χημικές και πετροχημικές παρτίδες και συνεχείς διαδικασίες,συστήματα ατμού και κοινής ωφέλειας στα εργοστάσια παραγωγής ηλεκτρικής ενέργειαςΗ τεχνολογία μέτρησης θέσης χωρίς επαφή παρατείνει τη διάρκεια ζωής και είναι ιδανική τόσο για τους ενεργοποιητές Neles όσο και για τους ενεργοποιητές πνευματικής ενέργειας τρίτων.Με επικοινωνία HART ή fieldbus και ηλεκτρονική διάγνωση βαλβίδων, οι χειριστές μπορούν να έχουν πρόσβαση στα δεδομένα της κατάστασης της βαλβίδας, τις τάσεις απόδοσης και τις διαγνωστικές ειδοποιήσεις χωρίς να εισέρχονται σε επικίνδυνες περιοχές, βελτιώνοντας την ασφάλεια και επιτρέποντας την προβλεπτική συντήρηση.

Κοινά Προβλήματα

1. Το συσκευή θέσης δεν ανταποκρίνεται στο σήμα εισόδου ∙ ελέγξτε την συνέχεια του βρόχου 4-20 mA, επαληθεύστε ότι η πηγή μπορεί να τροφοδοτήσει τουλάχιστον με 3,6 mA,και να επιβεβαιώσει ότι η τάση του τερματικού πληρεί την απαιτούμενη τάση συμμόρφωσης.

2. Η βαλβίδα δεν χτυπάει με την αλλαγή του σημείου ρυθμίσεως ̇ επαληθεύει τις πνευματικές συνδέσεις και την πίεση τροφοδοσίας· επιβεβαιώνει ότι το σωστό σήμα εισόδου φτάνει στο όργανο και ότι έχει ολοκληρωθεί η βαθμονόμηση.

3. Η τοπική οθόνη δεν λειτουργεί ελέγξτε την παροχή ρεύματος και επαληθεύστε ότι οι συνδέσεις των τερματικών είναι ασφαλείς.

4. Η αυτοματοποιημένη βαθμονόμηση δεν ολοκληρώνεται ελέγξτε την κίνηση του ενεργοποιητή, την πίεση τροφοδοσίας και ότι ο αισθητήρας θέσης χωρίς επαφή είναι σωστά τοποθετημένος· ελέγξτε ότι δεν υπάρχει μηχανική δέσμευση.

5. Λάθος ανατροφοδότηση θέσης verify the limit switch or position transmitter configuration and recalibrate the positioner using the local interface or DTM/EDD software.

6. Διαρροές αέρα ή πτώση πίεσης ∙ ελέγξτε τις συνδέσεις παροχής αέρα, το ρελέ και τους σωλήνες ενεργοποίησης για διαρροές· ελέγξτε αν η πίεση παροχής είναι μεταξύ 1,4 και 8 bar και αν η ποιότητα του αέρα είναι επαρκής.

7. Κύβος βαλβίδας ή κολλημένο ηλεκτρομαγνητόφωνο

8. Υπερβολική τριβή συναρμολόγησης βαλβίδας ∙ διενεργεί διαγνωστική ανάλυση τριβής και τη συγκρίνει με την αρχική τιμή· επιθεωρεί την κατάσταση της συσκευασίας και του στέλεχους· επανεξετάζει τον αριθμό κύκλων και τα δεδομένα υπογραφής.

9. Η εισροή υγρασίας στο περίβλημα ∙ επιθεωρήστε τις σφραγίδες του κάλυψης, τους αδένες καλωδίων και το τερματικό κουτί· επαληθεύστε την ακεραιότητα IP66 / NEMA 4X.

10. Επικοινωνία με διαλείμματα ∙ Ελέγξτε την καλωδίωση, την προστασία, τον τερματισμό και τη διεύθυνση της συσκευής, επαληθεύστε την ενσωμάτωση του DTM/EDD στο σύστημα ελέγχου.

Εναλλακτικά μοντέλα

1. Η σειρά Neles ND7000

2. Η σειρά Neles ND9100

3. Η σειρά Neles ND9200

4. Η σειρά Neles ND9300

5. Η σειρά Neles ND9400

6. Φίσερ DVC6200

7. Φίσερ DVC2000

8. Η σειρά Samson TROVIS 3730

9. Masoneilan SVI II ΑΠ

10. Flowserve Logix 520MD

Σημείωση επιλογής: πριν από την αντικατάσταση των μοντέλων, πρέπει να επαληθεύεται η συμβατότητα των φλάντζων τοποθέτησης, το εύρος πορείας του ενεργοποιητή, ο τύπος σήματος εισόδου, το πρωτόκολλο επικοινωνίας, η πίεση τροφοδοσίας και η προστασία του περίβληματος.Το ND9000 έχει σχεδιαστεί για μονοδραστικούς ή διπλόδραστικούς πνευματικούς ενεργοποιητές και προσφέρει πλήρως συμβατά με τις προηγούμενες γενιές positioner Neles.
