Έξυπνος Βαλβιδοτοποθέτης με HART 7 για Ομαλή Ρύθμιση - Ψηφιακός Βαλβιδοτοποθέτης

1
MOQ
US $2,500 ~ $6,500
τιμή
Έξυπνος Βαλβιδοτοποθέτης με HART 7 για Ομαλή Ρύθμιση - Ψηφιακός Βαλβιδοτοποθέτης
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Αξιολογήσεις & Κριτικές Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Υλικό: Ανοξείδωτο, κράμα αργιλίου
Εξουσία: Ηλεκτρικός
Πίεση: Μέση πίεση, χαμηλή πίεση
Εφαρμογή: Γενικό, βιομηχανικό
Τυπικό ή μη τυπικό: Πρότυπο
Τύπος: Έλεγχος, πνευματικός
Σύνδεση: Βίδα
Τύπος σύνδεσης: Νήμα
Τύπος σύνδεσης: Βίδα
Επισημαίνω:

Τοποθέτηση βαλβίδας HART 7

,

Βαλβιδοτοποθέτης Ομαλής Ρύθμισης

,

Διανοητικός ψηφιακός τοποθετητής βαλβίδας

Βασικές πληροφορίες
Μάρκα: Neles
Αριθμό μοντέλου: ND9000
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: χαρτοκιβώτιο ή ξύλινο τελάρο, 30 × 30 × 30 cm
Χρόνος παράδοσης: 5-8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 2.800 μονάδες ετησίως
Περιγραφή προϊόντων

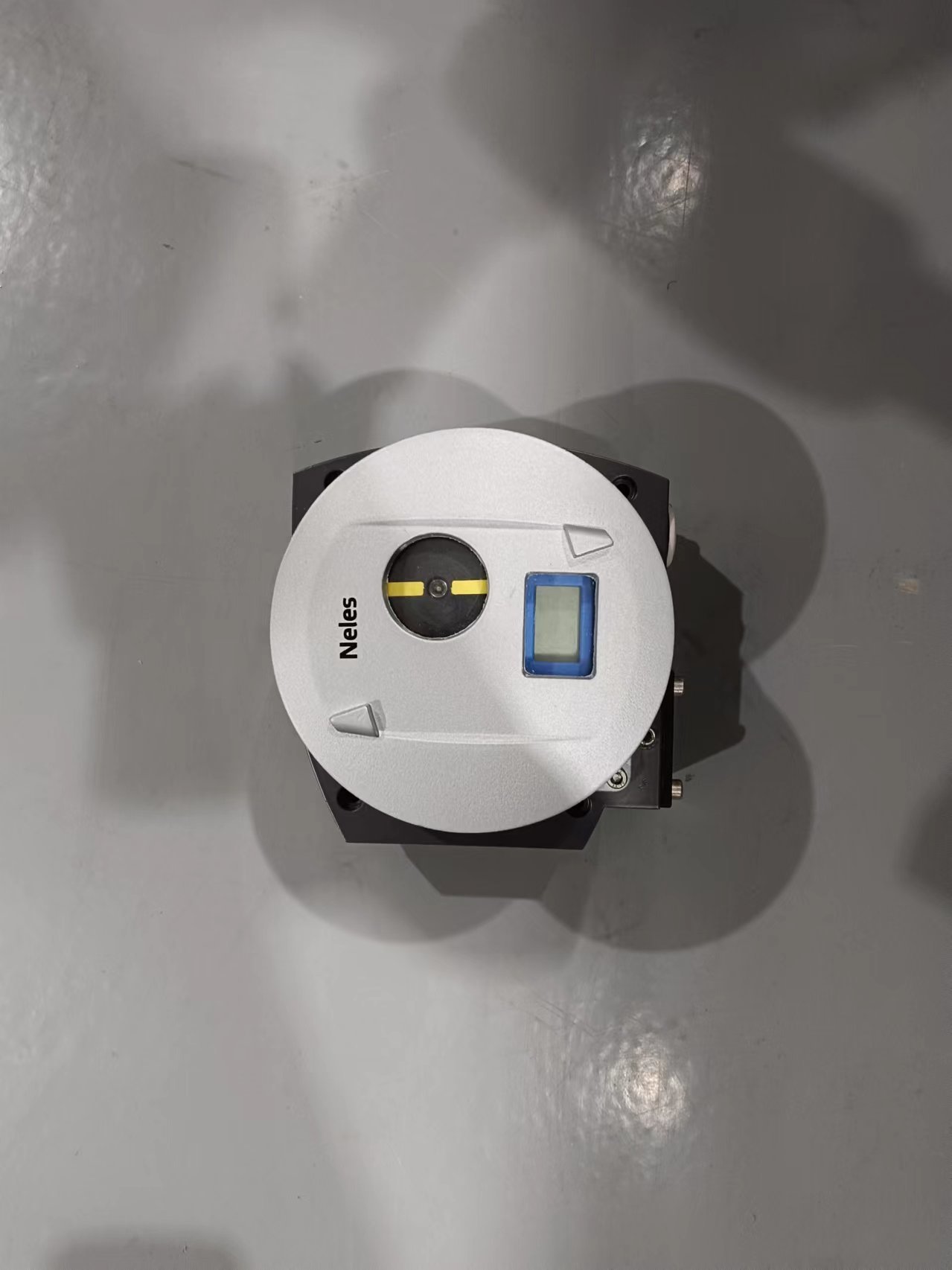

Επισκόπηση του προϊόντος

The Neles ND9000 is a microcontroller-based intelligent valve positioner that manages pneumatic actuators with a 4-20 mA loop or fieldbus signal and provides proportional air output for both single- and double-acting configurationsΥποστηρίζει τύπους περιστροφικών και γραμμικών βαλβίδων σε οποιονδήποτε κινητήρα βαλβίδας ελέγχου,χρησιμοποιώντας σύστημα μέτρησης θέσης χωρίς επαφή που αποτρέπει τη μηχανική φθορά και απλοποιεί την τοποθέτηση σε ενεργοποιητές με διεπαφές VDI/VDE 3845 ή IEC 60534-6Η τοπική διεπαφή χρήστη προσφέρει επιλογή γλώσσας και επιτρέπει ταχεία ρύθμιση και βαθμονόμηση, ενώ το ίδιο υλικό μπορεί να εξυπηρετεί γραμμικές και περιστρεφόμενες βαλβίδες καθώς και διπλή και μονόδραση ενεργοποιητές,που ελαχιστοποιεί το απόθεμα ανταλλακτικώνΗ επικοινωνία είναι εναλλάξιμη: HART 6 ή 7, FOUNDATION Fieldbus, και Profibus PA μπορεί να επιλεγεί αντικαθιστώντας ένα ενιαίο πίνακα, έτσι ώστε η συσκευή μπορεί να αναβαθμιστεί χωρίς να αντικατασταθεί ολόκληρη η συσκευή θέσης.Οι προαιρετικοί διακόπτες ορίου και ένας πομπός θέσης (μόνο HART) παρέχουν ανατροφοδότηση θέσης χωρίς πρόσθετες ενότητες.το οποίο το καθιστά κατάλληλο για κυκλώματα που σχετίζονται με την ασφάλειαΕπειδή λειτουργεί με κυκλικό ρεύμα και λειτουργεί με μόλις 3,6 mA, λειτουργεί με υπάρχοντες ελεγκτές και ηλεκτρικούς φραγμούς.Η λειτουργία βαθμονόμησης 1 σημείου επιτρέπει την τοποθέτηση θερμής εναλλαγής σε βαλβίδες που εξακολουθούν να λειτουργούν χωρίς να διαταράσσει τη διαδικασία.

Το περίβλημα είναι κατασκευασμένο από ανωμένο κράμα αλουμινίου και πολυμερές σύνθετο, με προαιρετική έκδοση από ατσάλι από ανοξείδωτο χάλυβα για διαβρωτικά περιβάλλοντα.και σκληρή ατμόσφαιρα.Η κανονική θερμοκρασία κυμαίνεται από -40°C έως +85°C, ενώ η αρκτική έκδοση επεκτείνει τη λειτουργία μέχρι -53°C. Η πίεση τροφοδοσίας κυμαίνεται από 0,14 έως 0,8 MPa (1,4 έως 8 bar).Το ND9000 είναι σχεδιασμένο για χαμηλή κατανάλωση ενέργειας και αέραΗ εταιρεία διαθέτει ένα ευρύ χαρτοφυλάκιο πιστοποιητικών: ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R,και NEPSI για εγγενώς ασφαλείς και ανθεκτικές σε έκρηξη εφαρμογέςΧρησιμοποιείται ευρέως στο πετρέλαιο και το φυσικό αέριο, τη χημική επεξεργασία, τη διύλιση, την παραγωγή ενέργειας, την επεξεργασία νερού, τον χαρτοπολτό και το χαρτί και τον γενικό βιομηχανικό έλεγχο.Η ανοικτή αρχιτεκτονική υποστηρίζει την ενσωμάτωση FDT και EDD με τα μεγάλα συστήματα DCSΗ συσκευή λειτουργεί τόσο με Neles όσο και με ενεργοποιητές τρίτων.και ένα μελλοντικό μοντελοποιημένο σχεδιασμό κάνουν το ND9000 μια αξιόπιστη επιλογή για αυτοματοποίηση βαλβίδων, την αποδοτικότητα των εγκαταστάσεων και την προγνωστική συντήρηση.

Τεχνικές προδιαγραφές



Παράμετρος Προδιαγραφές
Σχήμα ND9000
Τύπος προϊόντος Διανοητικός τοποθετητής βαλβίδων
Εισερχόμενο σήμα 4-20 mA DC, με τροφοδοσία βρόχου· τουλάχιστον 3,6 mA
Πρωτόκολλο επικοινωνίας HART 6 ή 7 / FOUNDATION Fieldbus / Profibus PA (αμοιβαία)
Πίεση εφοδιασμού 0.14 έως 0,8 MPa (1,4 έως 8 bar / 20-115 psi)
Αεροσύνδεση G1/4 (ND9100) / 1/4 NPT (ND9200/ND9300/ND9400)
Προστασία του περιβλήματος IP66 / NEMA 4X
Θερμοκρασία περιβάλλοντος (πρότυπο) -40°C έως +85°C (-40°F έως +185°F)
Θερμοκρασία περιβάλλοντος (Αρκτική) -53°C έως +85°C (-64°F έως +185°F)
Ανίχνευση θέσης Μέτρηση θέσης χωρίς επαφή
Σήμα εξόδου Προαιρετικός πομπός θέσης (μόνο HART) · προαιρετικοί διακόπτες ορίου
Διαγνωστική Αυτοδιάγνωση / Διαδικτυακή διάγνωση / Διαγνωστική απόδοσης / Διαγνωστική επικοινωνίας / Διαδικτυακή υπογραφή βαλβίδας
Τύπος στερέωσης Ενσωματωμένο ή απομακρυσμένο
Πρότυπο εγκατάστασης Δοκιμαστικό σήμα
Συνδυασμός ενεργοποιητών Μηχανές και συσκευές για την κατασκευή ηλεκτρικών συσκευών για την παραγωγή ηλεκτρικών συσκευών
Διάστημα ταξιδιού (γραμμικό) 10-120 mm με τυποποιημένα εξαρτήματα IEC
Πεδίο οδήγησης (τροχιακό) 45-95°· εύρος μέτρησης 110° με ελεύθερα περιστρεφόμενο άξονα ανατροφοδότησης
Πιστοποιητικά ATEX / IECEx / INMETRO / cCSAus / CCOE/PESO / KOSHA / GOST R / NEPSI· ικανή για SIL 2
Υλικό στέγασης Ανωδικοποιημένο κράμα αλουμινίου και πολυμερές σύνθετο (συντηρητικό) / ανοξείδωτος χάλυβας (προαιρετικό)
Βάρος 10,8 kg (4,0 lbs) με θήκη επέκτασης
Εγγύηση 12 μήνες

Βιομηχανία εφαρμογών

  1. Επεξεργασία πετρελαίου και φυσικού αερίου

  2. Χημικές και πετροχημικές εγκαταστάσεις

  3. Παραγωγή ενέργειας

  4. Επεξεργασία νερού και λυμάτων

  5. Σιδηροδρομικές εταιρείες

  6. Ρυθμισμός πίεσης διύλισης και αγωγών

  7. Φαρμακευτική βιομηχανία

  8. Ορυχεία και μεταποίηση μετάλλων

Αυτές οι βιομηχανίες απαιτούν ακριβή τοποθέτηση βαλβίδων, αξιόπιστη επικοινωνία και προηγμένη διαγνωστική ικανότητα για τη διατήρηση της αποτελεσματικότητας και της ασφάλειας της παραγωγής.Το ND9000 είναι ιδιαίτερα κατάλληλο για εφαρμογές όπου η απόδοση ελέγχου αναφοράς σε περιστρεφόμενες και γραμμικές βαλβίδες είναι σημαντική., όπως ο αυτοματοποιημένος έλεγχος ροής και πίεσης, η αυτοματοποίηση βαλβίδων πετρελαίου και φυσικού αερίου προ- και ενδιάμεσης ροής, οι χημικές και πετροχημικές παρτίδες και συνεχείς διαδικασίες,συστήματα ατμού και κοινής ωφέλειας στα εργοστάσια παραγωγής ηλεκτρικής ενέργειαςΗ τεχνολογία μέτρησης θέσης χωρίς επαφή παρατείνει τη διάρκεια ζωής και είναι ιδανική τόσο για τους ενεργοποιητές Neles όσο και για τους ενεργοποιητές πνευματικής ενέργειας τρίτων.Με επικοινωνία HART ή fieldbus και ηλεκτρονική διάγνωση βαλβίδων, οι χειριστές μπορούν να έχουν πρόσβαση στα δεδομένα της κατάστασης της βαλβίδας, τις τάσεις απόδοσης και τις διαγνωστικές ειδοποιήσεις χωρίς να εισέρχονται σε επικίνδυνες περιοχές, βελτιώνοντας την ασφάλεια και επιτρέποντας την προβλεπτική συντήρηση.

Κοινά Προβλήματα

  1. Το συσκευή θέσης δεν ανταποκρίνεται στο σήμα εισόδου ∙ ελέγξτε την συνέχεια του βρόχου 4-20 mA, επαληθεύστε ότι η πηγή μπορεί να τροφοδοτήσει τουλάχιστον με 3,6 mA,και να επιβεβαιώσει ότι η τάση του τερματικού πληρεί την απαιτούμενη τάση συμμόρφωσης.

  2. Η βαλβίδα δεν χτυπάει με την αλλαγή του σημείου ρυθμίσεως ̇ επαληθεύει τις πνευματικές συνδέσεις και την πίεση τροφοδοσίας· επιβεβαιώνει ότι το σωστό σήμα εισόδου φτάνει στο όργανο και ότι έχει ολοκληρωθεί η βαθμονόμηση.

  3. Η τοπική οθόνη δεν λειτουργεί ελέγξτε την παροχή ρεύματος και επαληθεύστε ότι οι συνδέσεις των τερματικών είναι ασφαλείς.

  4. Η αυτοματοποιημένη βαθμονόμηση δεν ολοκληρώνεται ελέγξτε την κίνηση του ενεργοποιητή, την πίεση τροφοδοσίας και ότι ο αισθητήρας θέσης χωρίς επαφή είναι σωστά τοποθετημένος· ελέγξτε ότι δεν υπάρχει μηχανική δέσμευση.

  5. Λάθος ανατροφοδότηση θέσης verify the limit switch or position transmitter configuration and recalibrate the positioner using the local interface or DTM/EDD software.

  6. Διαρροές αέρα ή πτώση πίεσης ∙ ελέγξτε τις συνδέσεις παροχής αέρα, το ρελέ και τους σωλήνες ενεργοποίησης για διαρροές· ελέγξτε αν η πίεση παροχής είναι μεταξύ 1,4 και 8 bar και αν η ποιότητα του αέρα είναι επαρκής.

  7. Κύβος βαλβίδας ή κολλημένο ηλεκτρομαγνητόφωνο

  8. Υπερβολική τριβή συναρμολόγησης βαλβίδας ∙ διενεργεί διαγνωστική ανάλυση τριβής και τη συγκρίνει με την αρχική τιμή· επιθεωρεί την κατάσταση της συσκευασίας και του στέλεχους· επανεξετάζει τον αριθμό κύκλων και τα δεδομένα υπογραφής.

  9. Η εισροή υγρασίας στο περίβλημα ∙ επιθεωρήστε τις σφραγίδες του κάλυψης, τους αδένες καλωδίων και το τερματικό κουτί· επαληθεύστε την ακεραιότητα IP66 / NEMA 4X.

  10. Επικοινωνία με διαλείμματα ∙ Ελέγξτε την καλωδίωση, την προστασία, τον τερματισμό και τη διεύθυνση της συσκευής, επαληθεύστε την ενσωμάτωση του DTM/EDD στο σύστημα ελέγχου.

Εναλλακτικά μοντέλα

  1. Η σειρά Neles ND7000

  2. Η σειρά Neles ND9100

  3. Η σειρά Neles ND9200

  4. Η σειρά Neles ND9300

  5. Η σειρά Neles ND9400

  6. Φίσερ DVC6200

  7. Φίσερ DVC2000

  8. Η σειρά Samson TROVIS 3730

  9. Masoneilan SVI II ΑΠ

  10. Flowserve Logix 520MD

Σημείωση επιλογής: πριν από την αντικατάσταση των μοντέλων, πρέπει να επαληθεύεται η συμβατότητα των φλάντζων τοποθέτησης, το εύρος πορείας του ενεργοποιητή, ο τύπος σήματος εισόδου, το πρωτόκολλο επικοινωνίας, η πίεση τροφοδοσίας και η προστασία του περίβληματος.Το ND9000 έχει σχεδιαστεί για μονοδραστικούς ή διπλόδραστικούς πνευματικούς ενεργοποιητές και προσφέρει πλήρως συμβατά με τις προηγούμενες γενιές positioner Neles.
