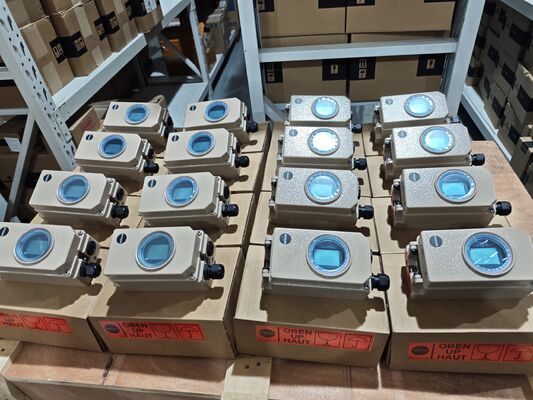

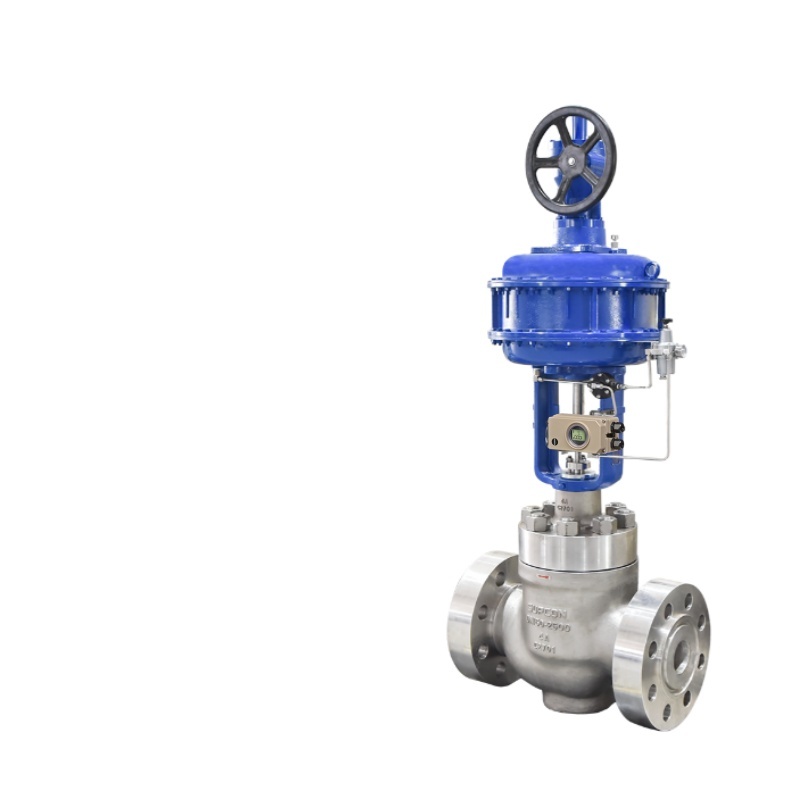

Ηλεκτροπνευματική συσκευή θέσης HART για υπηρεσία στρογγυλοποίησης με θήκη θέσης βαλβίδας από ανοξείδωτο χάλυβα

Επισκόπηση του προϊόντος

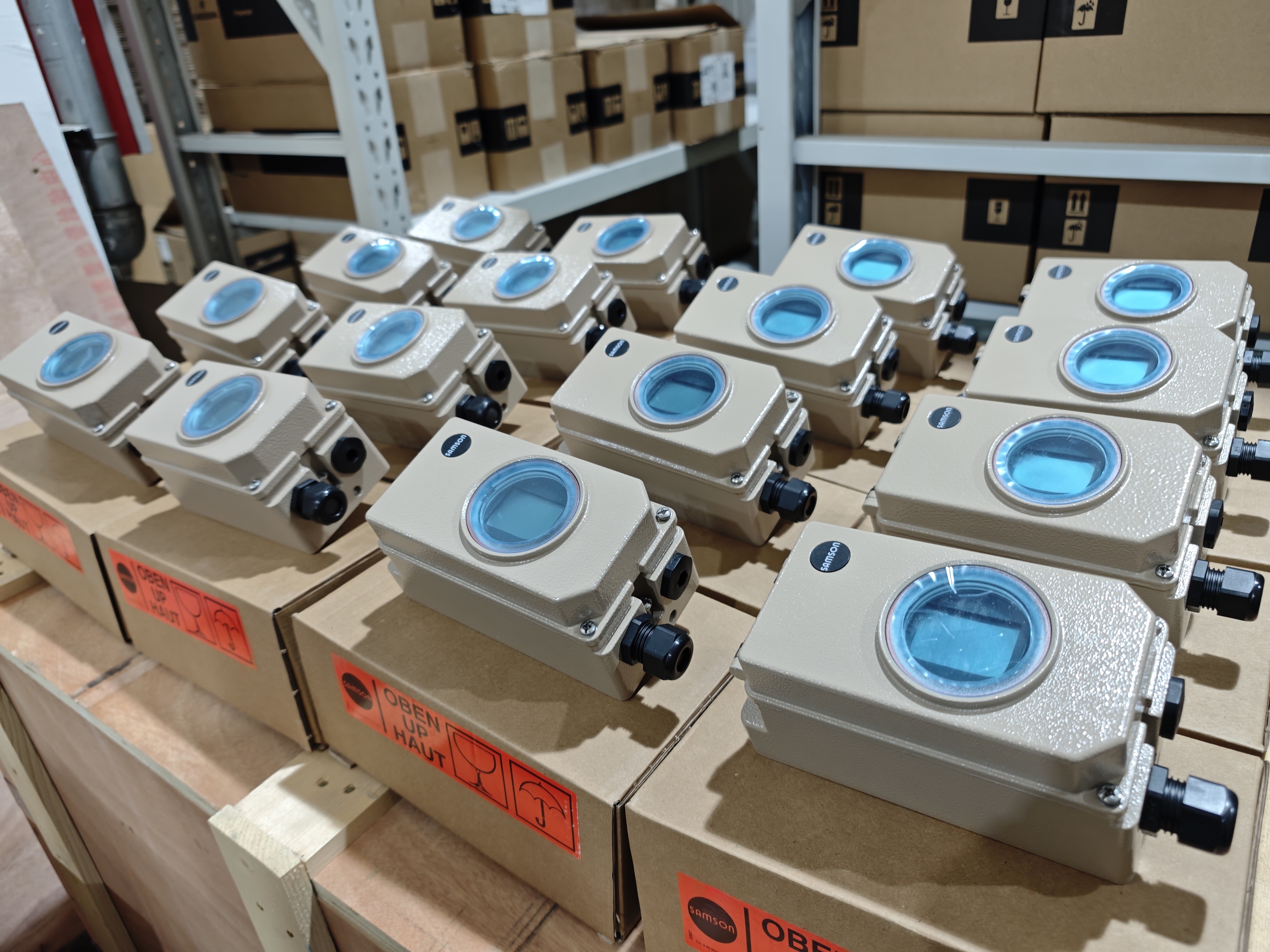

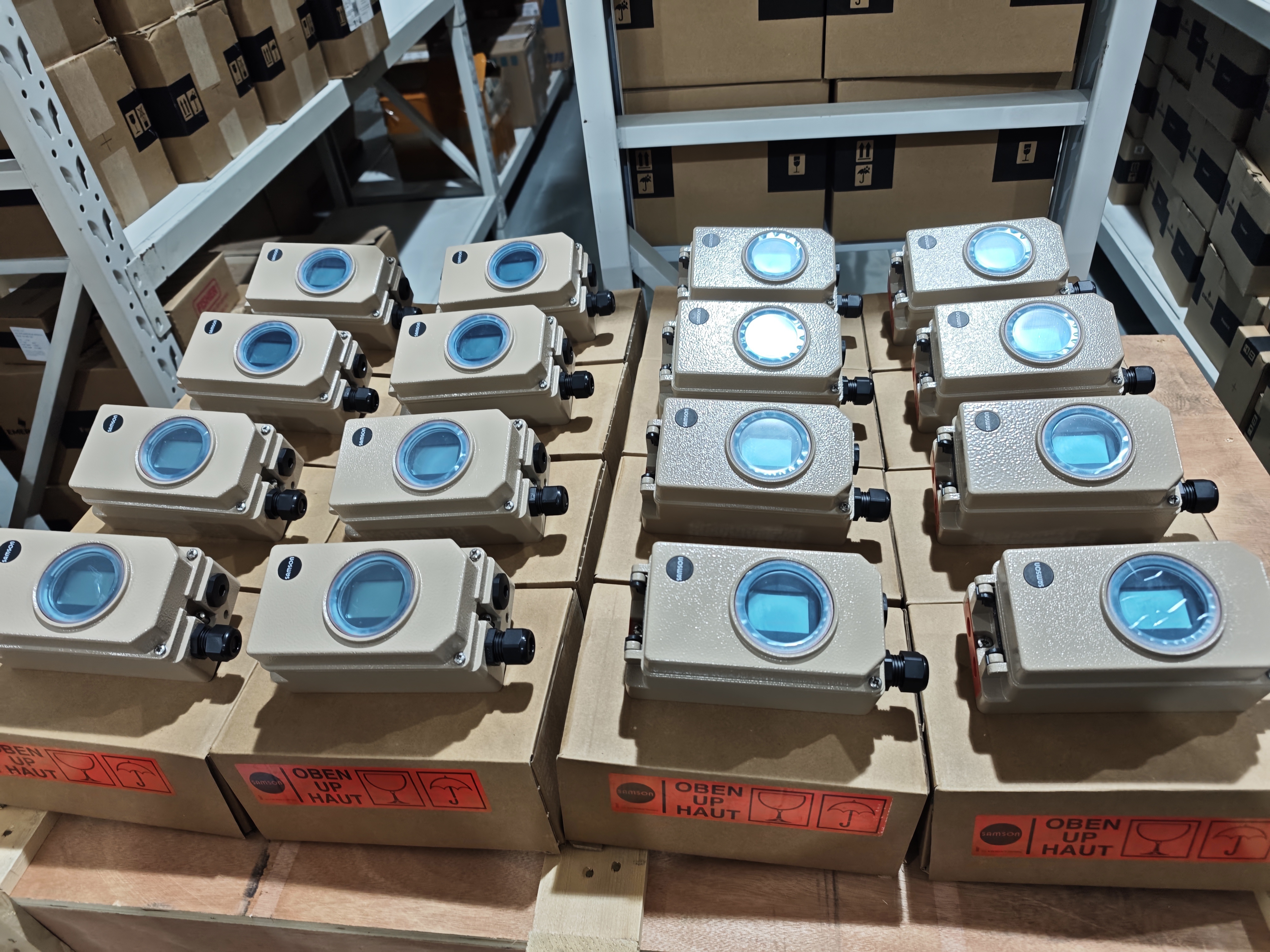

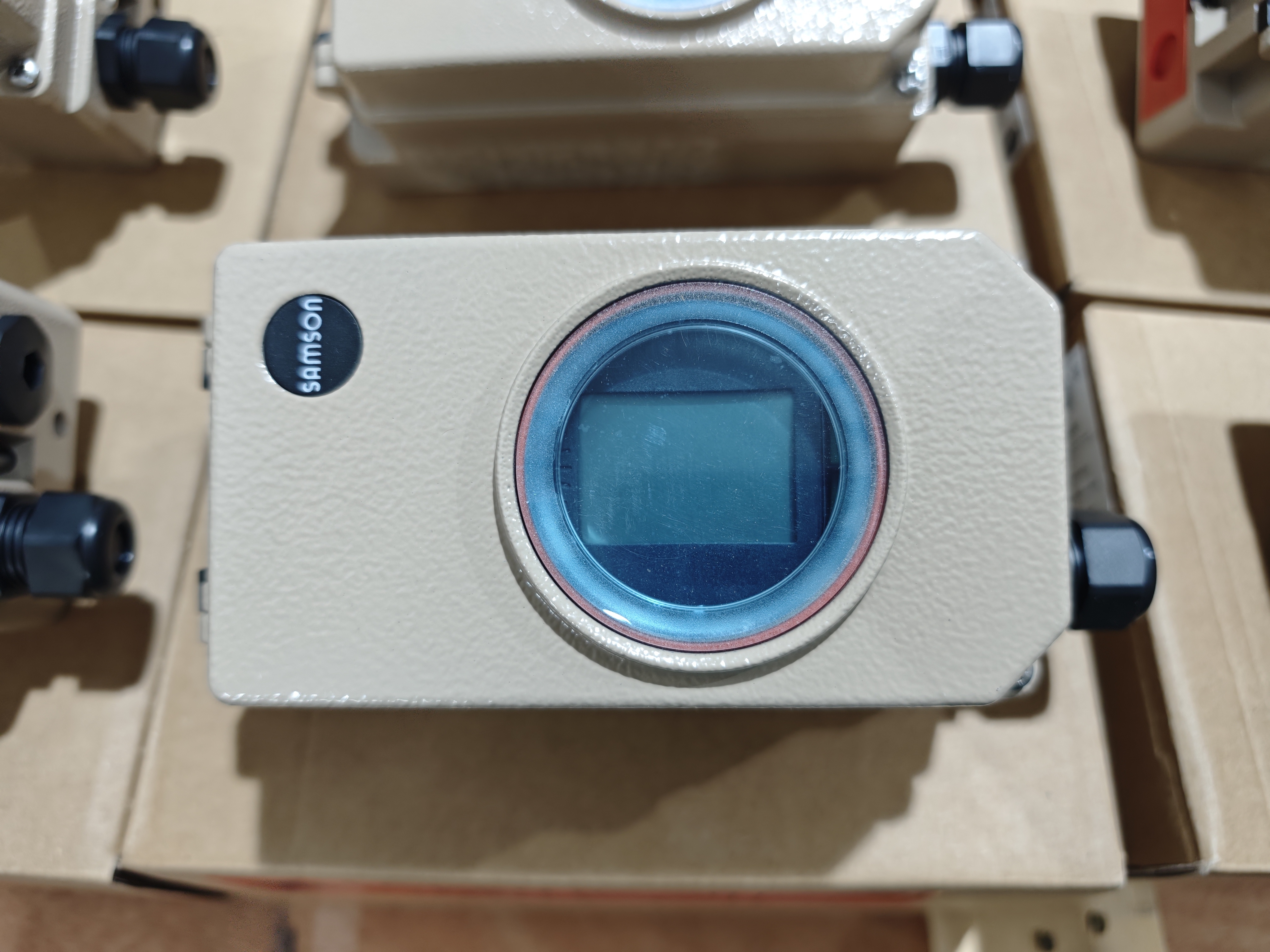

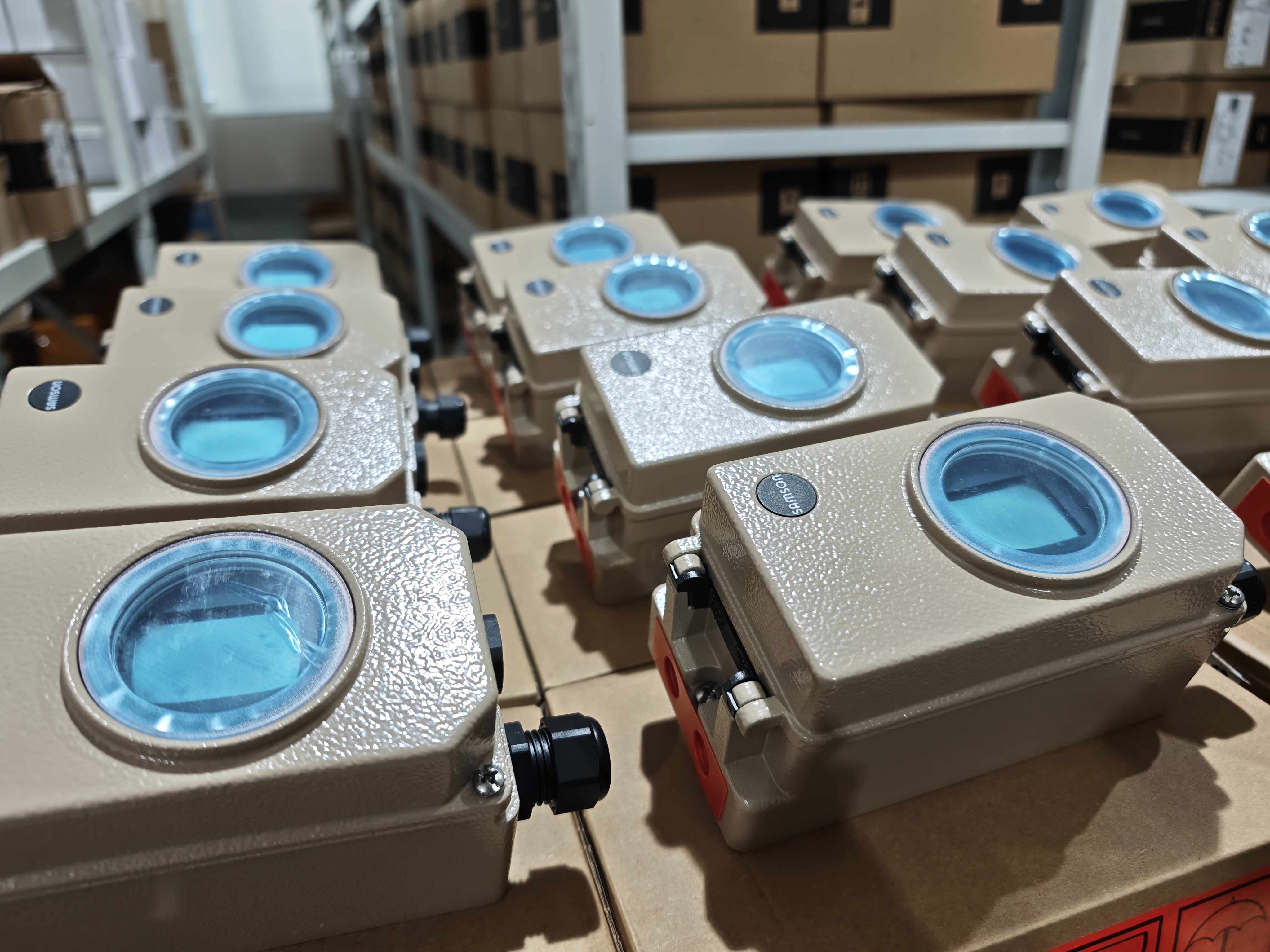

Ο Samson 3730-3 Electropneumatic Valve Positioner είναι ένα έξυπνο εργαλείο επικοινωνίας HART που αναθέτει τη θέση της βαλβίδας σε ένα σήμα ελέγχου 4-20 mA σε βαλβίδες ελέγχου αερίου.Είναι διαθέσιμος ως μονόδραστικός ή διπλόδραστικός τοποθετητής για τοποθέτηση σε γραμμικούς και περιστρεφόμενους κινητήρες, που υποστηρίζει διαστάσεις από 3,6 έως 300 mm και γωνίες ανοίγματος από 24° έως 100°.Το 3730-3 χρησιμοποιεί ένα σύστημα ανίχνευσης κίνησης χωρίς επαφή που εξαλείφει τη μηχανική φθορά και απλοποιεί την εγκατάσταση σε ενεργοποιητές σύμφωνα με την IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845 ή SAMSON ολοκληρωμένο συνημμένο.και το απλό ένα κουμπίΤο όργανο υποστηρίζει την επικοινωνία HART 7 και είναι έτοιμο για SAM DIGITAL.η ενσωμάτωση με σύγχρονα συστήματα διαχείρισης περιουσιακών στοιχείωνΗ ολοκληρωμένη διάγνωση EXPERTplus για βαλβίδες ελέγχου παρέχει δεδομένα σε πραγματικό χρόνο για προβλεπτική συντήρηση,καταγραφή της κατάστασης της βαλβίδας κατά τη διάρκεια της λειτουργίας της διαδικασίας και δημιουργία μηνυμάτων σχετικά με τις απαιτούμενες εργασίες συντήρησηςΌλες οι παραμέτροι αποθηκεύονται σε μη πτητική EEPROM για την προστασία των ρυθμίσεων κατά την απώλεια ισχύος και ο τοποθετητής είναι ένα σύστημα δύο καλωδίων με μικρό ηλεκτρικό φορτίο 410 Ω.Η λειτουργία εκκίνησης υποκατάστασης επιτρέπει την εκκίνηση του positioner σε περίπτωση έκτακτης ανάγκης, ενώ το εργοστάσιο λειτουργεί χωρίς να αλλάζει τη θέση της βαλβίδαςΟ τοποθετητής διαθέτει επίσης ρυθμιζόμενη λειτουργία στενού κλεισίματος, περιορισμό πίεσης εξόδου και αυτόματη παρακολούθηση μηδενικού για τη διατήρηση της μακροπρόθεσμης ακρίβειας.

Το περίβλημα είναι κατασκευασμένο από πεταμένο αλουμίνιο ή ανοξείδωτο χάλυβα, παρέχοντας προστασία IP66 και NEMA 4X από σκόνη, εισροή νερού και διαβρωτικές ατμόσφαιρες.4 έως 7 bar (20 έως 105 psi)Το 3730-3 φέρει πιστοποιητικά προστασίας από εκρήξεις, συμπεριλαμβανομένης της εγγενούς ασφάλειας, της προστασίας από το περίβλημα,και αυξημένη ασφάλειαΟ ενσωματωμένος αισθητήρας θερμοκρασίας και ο μετρητής ωρών λειτουργίας παρέχουν πρόσθετη διάγνωση.Η συσκευή περιλαμβάνει επίσης δύο τυποποιημένους προγραμματιζόμενους συναγερμούς θέσης και αυτοδιάγνωση με μηνύματα που εκδίδονται μέσω επαφής συναγερμού βλάβης ή προαιρετικού αναλογικού πομπού θέσηςΟι τυπικές βιομηχανίες περιλαμβάνουν το πετρέλαιο και το φυσικό αέριο, τη χημική επεξεργασία, τη διύλιση, την παραγωγή ενέργειας, την επεξεργασία νερού και τον γενικό έλεγχο βιομηχανικών διαδικασιών.Διαγνωστική EXPERTplus, και μια μελλοντική μοντελοποιημένη σχεδίαση καθιστά το 3730-3 μια αξιόπιστη επιλογή για αυτοματοποίηση βαλβίδων, αποδοτικότητα εγκαταστάσεων και προβλεπτική συντήρηση.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

1. Επεξεργασία πετρελαίου και φυσικού αερίου

2. Χημικές και πετροχημικές εγκαταστάσεις

3. Παραγωγή ενέργειας

4. Επεξεργασία νερού και λυμάτων

5. Σιδηροδρομικές εταιρείες

6. Ρυθμισμός πίεσης διύλισης και αγωγών

7. Φαρμακευτική βιομηχανία

8. Γενικός έλεγχος βιομηχανικών διεργασιών

Αυτές οι βιομηχανίες απαιτούν ακριβή τοποθέτηση βαλβίδων, αξιόπιστη επικοινωνία και προηγμένη διαγνωστική ικανότητα για τη διατήρηση της αποτελεσματικότητας και της ασφάλειας της παραγωγής.Το 3730-3 είναι ιδιαίτερα κατάλληλο για εφαρμογές με δύσκολες απαιτήσεις χρόνου διαμετακόμισηςΗ τεχνολογία ανίχνευσης ταξιδιού χωρίς επαφή παρατείνει τη διάρκεια ζωής και είναι ιδανική τόσο για τους Samson όσο και για τους πνευματικούς ενεργοποιητές τρίτων.Με επικοινωνία HART και διαγνωστική EXPERTplus, οι χειριστές μπορούν να έχουν πρόσβαση στα δεδομένα της κατάστασης της βαλβίδας, τις τάσεις απόδοσης και τις διαγνωστικές ειδοποιήσεις χωρίς να εισέρχονται σε επικίνδυνες περιοχές, βελτιώνοντας την ασφάλεια και επιτρέποντας την προβλεπτική συντήρηση.

Κοινά Προβλήματα

1. Ο εντοπιστής θέσης δεν ανταποκρίνεται στο σήμα εισόδου ∙ ελέγξτε τη συνέχεια του βρόχου 4-20 mA, επαληθεύστε ότι η πηγή μπορεί να παρέχει επαρκές ρεύμα και επιβεβαιώστε ότι οι ηλεκτρικές συνδέσεις είναι σωστές·Έλεγχος ζημιών σε μαγνητοηλεκτρικά εξαρτήματα, λανθασμένη πίεση τροφοδοσίας ή μπλοκαρισμένες διαδρομές αέρα.

2. Η θέση της βαλβίδας υπερβαίνει ή υστερεί από το σημείο ̇ επαληθεύεται ότι η θέση του στροφείου του μοχλού ανατροφοδότησης είναι σωστή, ελέγχεται το εύρος και οι μηδενικές ρυθμίσεις και επιβεβαιώνεται ότι ο μαγνήτης δεν έχει χάσει μαγνητισμό.

3. Ο τοποθετητής ταλαντεύεται ή κυνηγάει ελέγξτε τη ρύθμιση της βίδες ισορροπίας του ενισχυτή, μειώστε το άνοιγμα της βαλβίδας βελόνας εξόδου και επαληθεύστε ότι όλες οι συνδέσεις ανατροφοδότησης είναι ασφαλείς και σφιχτές.

4. Κακή γραμμικότητα ή μεγάλο σφάλμα ̇ επαλήθευση της εγκατάστασης και της ρύθμισης, έλεγχος διαρροών αέρα στο πνευματικό σύστημα, επιθεώρηση του μαγνητοηλεκτρικού συνόλου,και να διασφαλίζουν ότι όλες οι βίδες είναι σφιχτές και ότι η θέση του ακροφύλλου/φλαπ είναι σωστή.

5. Αργή απόκριση ή αργή λειτουργία ️ καθαρίστε τον περιοριστή στο θάλαμο διαφραγμού, ελέγξτε τον ακροφύσιο/τα φλαπτήρες για ζημιές, ελέγξτε για διαρροές αέρα, επαληθεύστε την εγκατάσταση ελατηρίου ανατροφοδότησης,και να επιβεβαιώσει ότι η πίεση τροφοδοσίας είναι επαρκής και η ροή του ρυθμιστή πίεσης επαρκής.

6. Ασταθές σήμα ανατροφοδότησης: ελέγξτε τον αισθητήρα πορείας και τα καλώδια σύνδεσης για χαλαρές ή κατεστραμμένες συνδέσεις και επαληθεύστε ότι η πίεση του αέρα τροφοδοσίας είναι σταθερή.

7. Η αυτοματοποιημένη βαθμονόμηση δεν ολοκληρώνεται ελέγξτε την κίνηση του ενεργοποιητή, την πίεση τροφοδότησης και ότι ο αισθητήρας κίνησης χωρίς επαφή είναι σωστά τοποθετημένος· ελέγξτε ότι δεν υπάρχει μηχανικός δεσμός.

8. Διαρροές αέρα ή πτώση πίεσης ̇ επιθεωρήστε τις συνδέσεις παροχής αέρα, το ρελέ και τους σωλήνες ενεργοποιητή για διαρροές· επαληθεύστε ότι η πίεση του αέρα παροχής είναι μεταξύ 1,4 και 7 bar.

9. Η εισροή υγρασίας στο περίβλημα ∙ επιθεωρήστε τις σφραγίδες του κάλυψης, τους αδένες καλωδίων και το τερματικό κουτί· επαληθεύστε την ακεραιότητα IP66 / NEMA 4X.

10. Διαλείπουσα επικοινωνία HART ελέγξτε την καλωδίωση, την προστασία, τον τερματισμό και τη διεύθυνση της συσκευής HART· επαληθεύστε την ολοκλήρωση DTM/EDD με το σύστημα ελέγχου.

Εναλλακτικά μοντέλα

1. Σαμψόν Τρόβις 3730-3

2. Samson 3730-6 (αναβάθμιση με αισθητήρες πίεσης)

3. Σαμψών 3730-2

4. Σάνσον 3730-4 (PROFIBUS)

5. Σαμψών 3730-5 (Foundation Fieldbus)

6. Σαμψών 3725

7. Σαμψών 4763

8. Φίσερ DVC6200

9. Φίσερ DVC2000

10. Masoneilan SVI II ΑΠ

Σημείωση επιλογής: πριν από την αντικατάσταση των μοντέλων, πρέπει να επαληθεύεται η συμβατότητα των φλάντζων τοποθέτησης, το εύρος πορείας του ενεργοποιητή, ο τύπος σήματος εισόδου, το πρωτόκολλο επικοινωνίας, η πίεση τροφοδοσίας και η προστασία του περίβληματος.Το 3730-3 είναι σχεδιασμένο για μονοδραστικούς ή διπλόδραστικούς πνευματικούς κινητήρες και μπορεί να χρησιμεύσει ως άμεση αντικατάσταση για παλαιότερους αναλογικούς τοποθετητέςΗ TROVIS 3730-3 είναι η επιλεγμένη συσκευή αντικατάστασης καθώς η 3730-3 θα διακοπεί στο εγγύς μέλλον.
