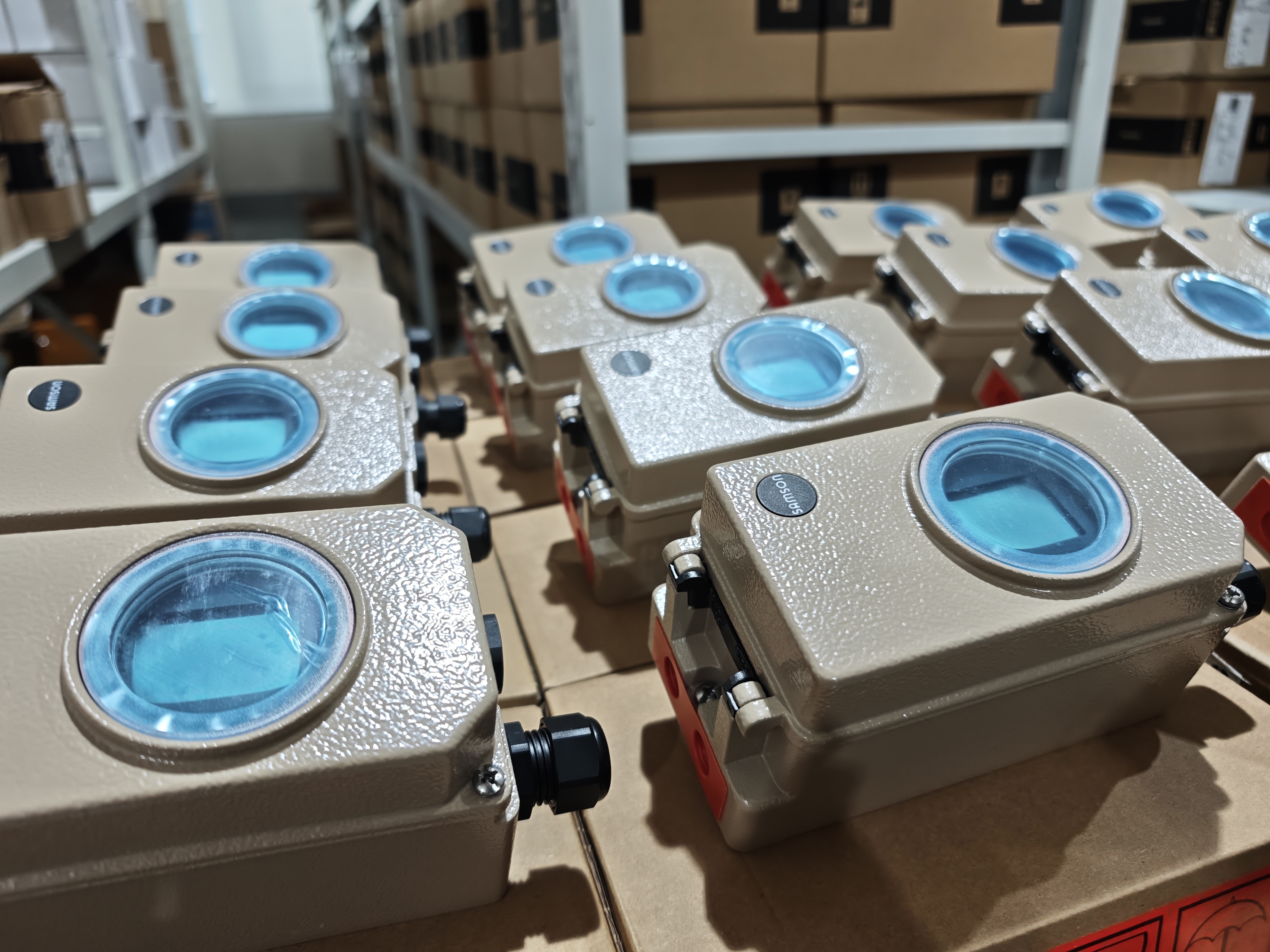

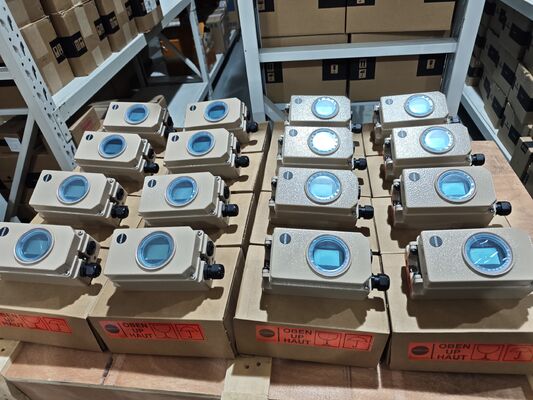

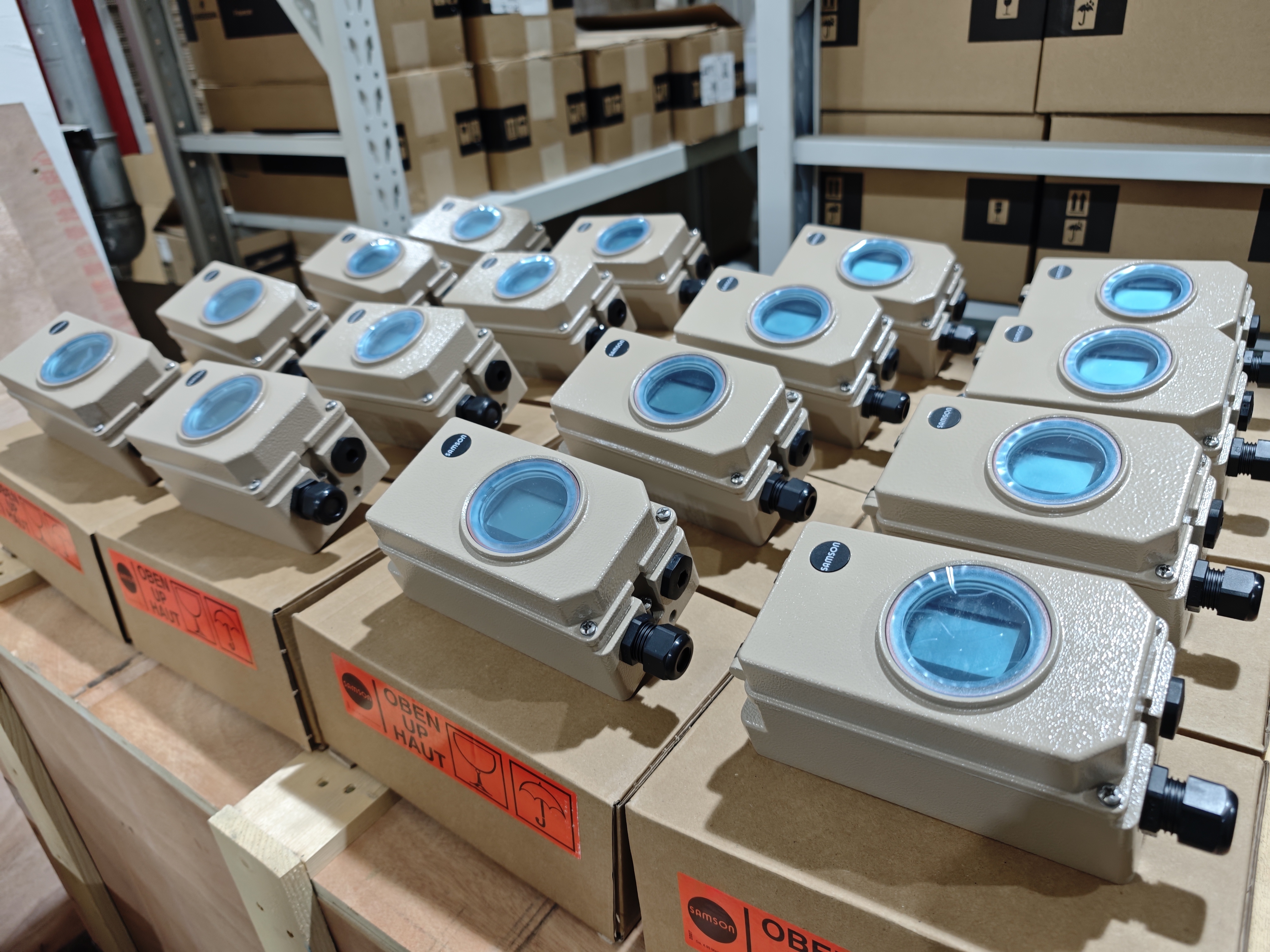

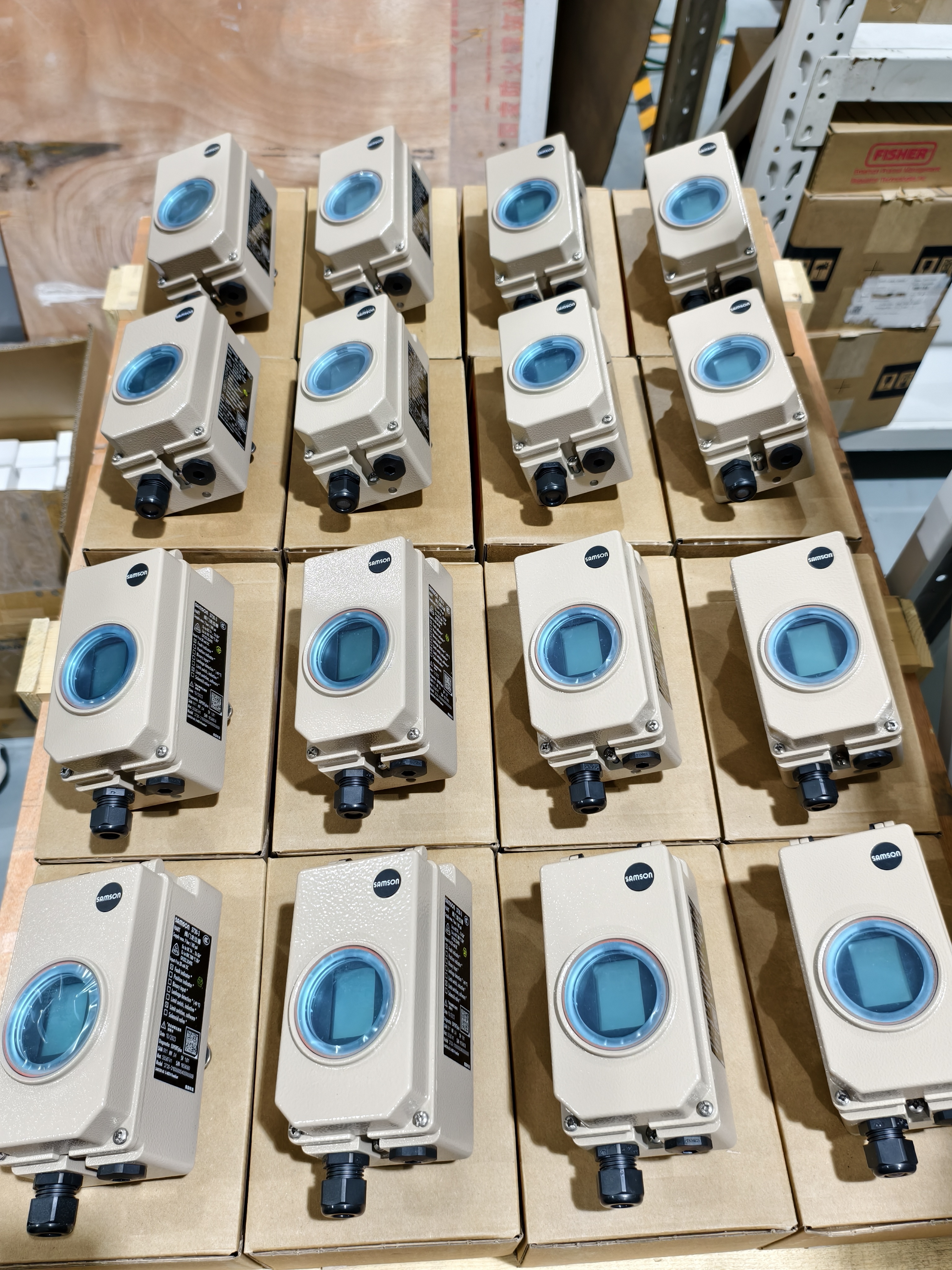

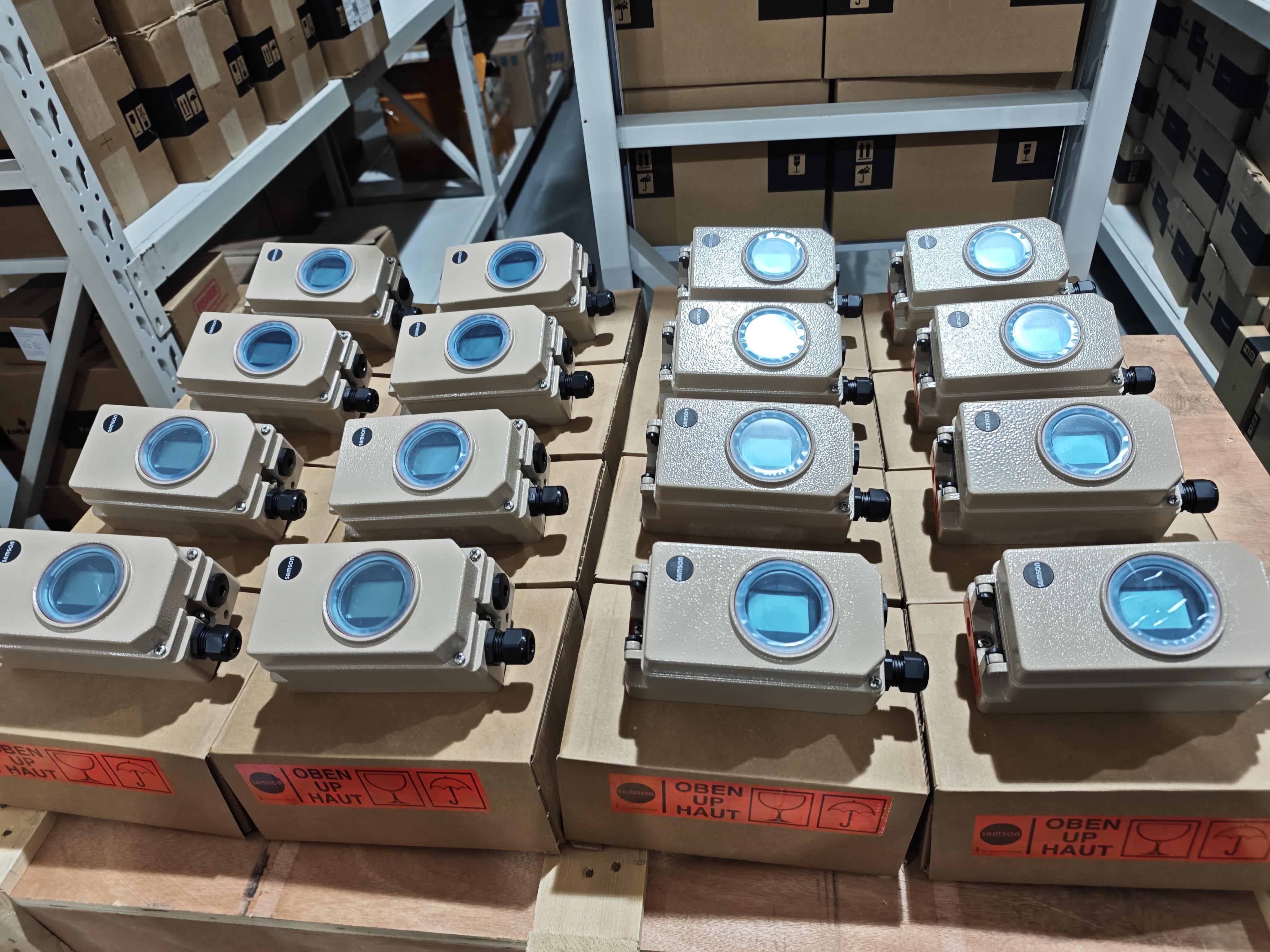

HART Valve Positioner με EXPERTplus Διάγνωση Βαλβίδας - Samson 3730-3 Ηλεκτροπνευματικός Βαλβοτοποθετητής

Επισκόπηση προϊόντος

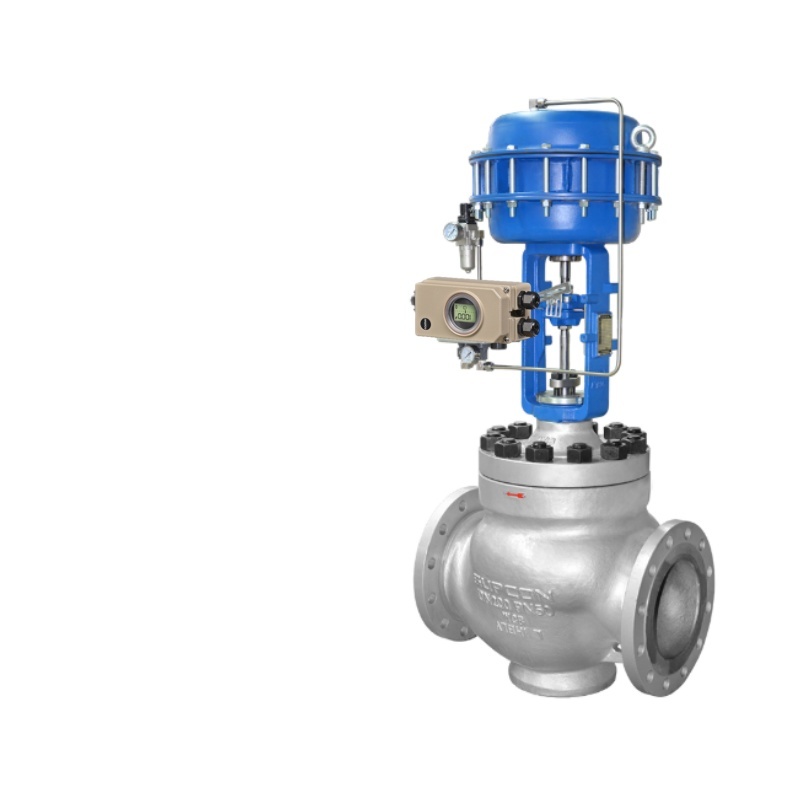

Ο ηλεκτροπνευματικός ενεργοποιητής βαλβίδας Samson 3730-3 είναι ένα έξυπνο όργανο επικοινωνίας HART που διασφαλίζει προκαθορισμένη αντιστοίχιση της θέσης της βαλβίδας με το σήμα ελέγχου 4-20 mA σε πνευματικές βαλβίδες ελέγχου. Διατίθεται ως ενεργοποιητής μονής ή διπλής ενέργειας για προσάρτηση σε γραμμικούς και περιστροφικούς ενεργοποιητές, υποστηρίζοντας εύρη διαδρομής από 3,6 έως 300 mm και γωνίες ανοίγματος από 24° έως 100°. Ο 3730-3 χρησιμοποιεί ένα σύστημα ανίχνευσης διαδρομής χωρίς επαφή που εξαλείφει τη μηχανική φθορά και απλοποιεί την εγκατάσταση σε ενεργοποιητές με IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845 ή ενσωματωμένη σύνδεση SAMSON. Μια οθόνη απλού κειμένου με καταστάσεις και μηνύματα σύμφωνα με τη σύσταση NAMUR NE 107 παρέχει σαφή κατάσταση συσκευής με μια ματιά, και η απλή λειτουργία με ένα κουμπί, καθοδηγούμενη από μενού με περιστρεφόμενη κατεύθυνση ανάγνωσης επιτρέπει γρήγορη ρύθμιση και βαθμονόμηση σε οποιαδήποτε θέση τοποθέτησης. Το όργανο υποστηρίζει επικοινωνία HART 7 και είναι έτοιμο για SAM DIGITAL, επιτρέποντας την ενσωμάτωση με σύγχρονα συστήματα διαχείρισης περιουσιακών στοιχείων. Τα ενσωματωμένα διαγνωστικά EXPERTplus για βαλβίδες ελέγχου παρέχουν δεδομένα σε πραγματικό χρόνο για προγνωστική συντήρηση, καταγράφοντας την κατάσταση της βαλβίδας ενώ η διαδικασία εκτελείται και δημιουργώντας μηνύματα για τις απαιτούμενες εργασίες συντήρησης. Όλες οι παράμετροι αποθηκεύονται σε μη πτητική μνήμη EEPROM για την προστασία των ρυθμίσεων κατά τη διακοπή ρεύματος, και ο ενεργοποιητής είναι σύστημα δύο καλωδίων με μικρό ηλεκτρικό φορτίο 410 Ω. Η λειτουργία αρχικοποίησης υποκατάστασης επιτρέπει την εκκίνηση του ενεργοποιητή σε περίπτωση έκτακτης ανάγκης ενώ η μονάδα λειτουργεί χωρίς αλλαγή της θέσης της βαλβίδας. Ο ενεργοποιητής διαθέτει επίσης ρυθμιζόμενη λειτουργία στεγανής κλεισίματος, περιορισμό πίεσης εξόδου και αυτόματη παρακολούθηση μηδενός για τη διατήρηση μακροπρόθεσμης ακρίβειας.

Το περίβλημα είναι κατασκευασμένο από χυτό αλουμίνιο ή ανοξείδωτο χάλυβα, παρέχοντας προστασία IP66 και NEMA 4X έναντι σκόνης, εισχώρησης νερού και διαβρωτικών ατμοσφαιρών. Το εύρος πίεσης τροφοδοσίας είναι 1,4 έως 7 bar (20 έως 105 psi) και ο ενεργοποιητής προσφέρει υψηλή χωρητικότητα αέρα για γρήγορο και σταθερό έλεγχο. Ο 3730-3 φέρει πιστοποιήσεις προστασίας από έκρηξη, συμπεριλαμβανομένης της εγγενούς ασφάλειας, της προστασίας μέσω περιβλήματος και της αυξημένης ασφάλειας. Ο ενσωματωμένος αισθητήρας θερμοκρασίας και ο μετρητής ωρών λειτουργίας παρέχουν πρόσθετη διαγνωστική εικόνα. Η συσκευή περιλαμβάνει επίσης δύο τυπικούς προγραμματιζόμενους συναγερμούς θέσης και αυτοδιαγνωστικά με μηνύματα που εκδίδονται μέσω επαφής συναγερμού σφάλματος ή προαιρετικού αναλογικού πομπού θέσης. Τυπικές βιομηχανίες περιλαμβάνουν πετρέλαιο και φυσικό αέριο, χημική επεξεργασία, διύλιση, παραγωγή ενέργειας, επεξεργασία νερού και γενικό έλεγχο βιομηχανικών διεργασιών. Ο συνδυασμός κορυφαίας απόδοσης ελέγχου, διαγνωστικών EXPERTplus και ενός σχεδιασμού μελλοντικής ασφάλειας καθιστά τον 3730-3 μια αξιόπιστη επιλογή για αυτοματισμό βαλβίδων, αποδοτικότητα μονάδας και προγνωστική συντήρηση.

Τεχνικές Προδιαγραφές

Βιομηχανία εφαρμογής

1. Επεξεργασία πετρελαίου και φυσικού αερίου

2. Χημικές και πετροχημικές μονάδες

3. Παραγωγή ενέργειας

4. Επεξεργασία νερού και λυμάτων

5. Εργοστάσια χαρτοπολτού και χαρτιού

6. Ρύθμιση πίεσης διύλισης και αγωγών

7. Φαρμακευτική παραγωγή

8. Γενικός έλεγχος βιομηχανικών διεργασιών

Αυτές οι βιομηχανίες απαιτούν ακριβή τοποθέτηση βαλβίδων, αξιόπιστη επικοινωνία και προηγμένη διαγνωστική ικανότητα για τη διατήρηση της αποδοτικότητας παραγωγής και της ασφάλειας. Ο 3730-3 είναι ιδιαίτερα κατάλληλος για εφαρμογές με απαιτητικές απαιτήσεις χρόνου διέλευσης, απαιτητικές περιβαλλοντικές συνθήκες και υπηρεσίες ρύθμισης. Η τεχνολογία ανίχνευσης διαδρομής χωρίς επαφή παρατείνει τη διάρκεια ζωής και είναι ιδανική τόσο για πνευματικούς ενεργοποιητές Samson όσο και για τρίτων κατασκευαστών. Με επικοινωνία HART και διαγνωστικά EXPERTplus, οι χειριστές μπορούν να έχουν πρόσβαση σε δεδομένα κατάστασης βαλβίδας, τάσεις απόδοσης και ειδοποιήσεις διαγνωστικών χωρίς να εισέρχονται σε επικίνδυνες περιοχές, βελτιώνοντας την ασφάλεια και επιτρέποντας την προγνωστική συντήρηση.

Συνήθη προβλήματα

1. Ο ενεργοποιητής δεν ανταποκρίνεται στο σήμα εισόδου – ελέγξτε τον βρόχο 4-20 mA για συνέχεια, επαληθεύστε ότι η πηγή μπορεί να παρέχει επαρκές ρεύμα και επιβεβαιώστε ότι οι ηλεκτρικές συνδέσεις είναι σωστές· ελέγξτε για κατεστραμμένα μαγνητοηλεκτρικά εξαρτήματα, λανθασμένη πίεση τροφοδοσίας ή μπλοκαρισμένες διόδους αέρα.

2. Η θέση της βαλβίδας υπερβαίνει ή υστερεί σε σχέση με το σημείο ρύθμισης – επαληθεύστε ότι η θέση του άξονα του μοχλού ανάδρασης είναι σωστή, ελέγξτε τις ρυθμίσεις εύρους και μηδενός και επιβεβαιώστε ότι ο μαγνήτης δεν έχει χάσει τον μαγνητισμό του.

3. Ο ενεργοποιητής ταλαντώνεται ή κυνηγάει – ελέγξτε τη ρύθμιση της βίδας ισορροπίας του ενισχυτή, μειώστε το άνοιγμα της βελόνας περιορισμού εξόδου και επαληθεύστε ότι όλες οι συνδέσεις ανάδρασης είναι ασφαλείς και σφιχτές.

4. Κακή γραμμικότητα ή μεγάλο σφάλμα – επαληθεύστε την εγκατάσταση και τη ρύθμιση, ελέγξτε για διαρροές αέρα στο πνευματικό σύστημα, επιθεωρήστε τη μαγνητοηλεκτρική διάταξη και βεβαιωθείτε ότι όλες οι βίδες είναι σφιχτές και οι θέσεις ακροφυσίου/πτερυγίου είναι σωστές.

5. Αργή απόκριση ή νωθρή λειτουργία – καθαρίστε τον περιοριστή στο θάλαμο διαφράγματος, επιθεωρήστε το ακροφύσιο/πτερύγιο για ζημιά, ελέγξτε για διαρροές αέρα, επαληθεύστε την εγκατάσταση του ελατηρίου ανάδρασης και επιβεβαιώστε ότι η πίεση τροφοδοσίας είναι επαρκής και η ροή του ρυθμιστή πίεσης είναι επαρκής.

6. Ασταθές σήμα ανάδρασης – ελέγξτε τον αισθητήρα διαδρομής και τα καλώδια σύνδεσης για χαλαρές ή κατεστραμμένες συνδέσεις και επαληθεύστε ότι η πίεση τροφοδοσίας αέρα είναι σταθερή.

7. Η αυτόματη βαθμονόμηση δεν ολοκληρώνεται – ελέγξτε τη διαδρομή του ενεργοποιητή, την πίεση τροφοδοσίας και ότι ο αισθητήρας διαδρομής χωρίς επαφή είναι σωστά τοποθετημένος· επαληθεύστε ότι δεν υπάρχει μηχανική εμπλοκή.

8. Διαρροές αέρα ή πτώση πίεσης – επιθεωρήστε τις συνδέσεις τροφοδοσίας αέρα, το ρελέ και τους σωλήνες του ενεργοποιητή για διαρροές· επαληθεύστε ότι η πίεση τροφοδοσίας αέρα είναι μεταξύ 1,4 και 7 bar.

9. Εισχώρηση υγρασίας στο περίβλημα – επιθεωρήστε τις στεγανώσεις κάλυψης, τα περάσματα καλωδίων και το κουτί ακροδεκτών· επαληθεύστε την ακεραιότητα IP66 / NEMA 4X.

10. Διακοπτόμενη επικοινωνία HART – ελέγξτε την καλωδίωση βρόχου, τη θωράκιση, την τερματισμό και τη διεύθυνση συσκευής HART· επαληθεύστε την ενσωμάτωση DTM/EDD με το σύστημα ελέγχου.

Μοντέλα αντικατάστασης

1. Samson TROVIS 3730-3

2. Samson 3730-6 (αναβάθμιση με αισθητήρες πίεσης)

3. Samson 3730-2

4. Samson 3730-4 (PROFIBUS)

5. Samson 3730-5 (FOUNDATION Fieldbus)

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II AP

Σημείωση επιλογής: επαληθεύστε τη συμβατότητα φλάντζας τοποθέτησης, το εύρος διαδρομής του ενεργοποιητή, τον τύπο σήματος εισόδου, το πρωτόκολλο επικοινωνίας, την πίεση τροφοδοσίας και την προστασία περιβλήματος πριν αντικαταστήσετε μοντέλα. Ο 3730-3 έχει σχεδιαστεί για πνευματικούς ενεργοποιητές μονής ή διπλής ενέργειας και μπορεί να χρησιμεύσει ως άμεση αντικατάσταση παλαιότερων αναλογικών ενεργοποιητών. Το TROVIS 3730-3 είναι η καθορισμένη συσκευή αντικατάστασης, καθώς ο 3730-3 θα καταργηθεί σύντομα.
