Πιστοποιημένος ATEX Έξυπνος Ελεγκτής Θέσης Βαλβίδας HART 7 για Ακριβή Έλεγχο Ατμού και Πνευματικά Συστήματα Ελεγκτών Θέσης Βαλβίδας

1
MOQ
US $2,500 ~ $6,500
τιμή
Πιστοποιημένος ATEX Έξυπνος Ελεγκτής Θέσης Βαλβίδας HART 7 για Ακριβή Έλεγχο Ατμού και Πνευματικά Συστήματα Ελεγκτών Θέσης Βαλβίδας
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Αξιολογήσεις & Κριτικές Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Υλικό: Κράμα αργιλίου
Εξουσία: Ηλεκτρικός
Πίεση: Μέση πίεση, χαμηλή πίεση
Δομή: Διάφραγμα
Εφαρμογή: Γενικό, βιομηχανικό
Τυπικό ή μη τυπικό: Πρότυπο
Τύπος: Έλεγχος, πνευματικός
Σύνδεση: Βίδα
Τύπος σύνδεσης: Νήμα
Τύπος σύνδεσης: Βίδα
Επισημαίνω:

Ελεγκτής θέσης βαλβίδας Spirax Sarco SP7

,

Ελεγκτής Θέσης Ατμού HART 7

,

Πνευματικός Ελεγκτής Θέσης Βαλβίδας HART 7

Βασικές πληροφορίες
Μάρκα: Spirax Sarco
Αριθμό μοντέλου: SP7
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: χαρτοκιβώτιο ή ξύλινο τελάρο, 30 × 30 × 30 cm
Χρόνος παράδοσης: 5-8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 2.800 μονάδες ετησίως
Περιγραφή προϊόντων

Επισκόπηση προϊόντος

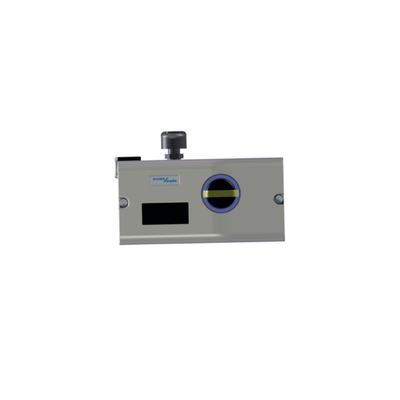

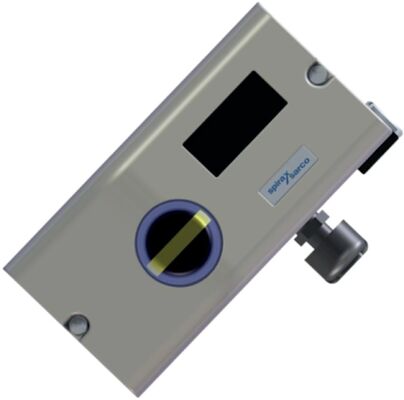

Ο έξυπνος ελεγκτής θέσης βαλβίδας Spirax Sarco SP7 είναι ένα ηλεκτρονικά διαμορφώσιμο όργανο σχεδιασμένο για ακριβή έλεγχο πνευματικών γραμμικών και περιστροφικών ενεργοποιητών που συμμορφώνονται με το πρότυπο NAMUR. Λαμβάνει ένα σήμα ελέγχου 4-20 mA DC και το μετατρέπει σε αναλογική πνευματική πίεση εξόδου για την κίνηση του ενεργοποιητή της βαλβίδας, εγγυώμενος ακριβή αναλογικότητα μεταξύ της διαδρομής της βαλβίδας και του ηλεκτρικού σήματος εισόδου. Η έκδοση SP7-10 περιλαμβάνει διεπαφή τοπικής επικοινωνίας (LCI) ως στάνταρ, και μια προαιρετική μονάδα επικοινωνίας HART επιτρέπει την επικοινωνία μέσω του σήματος 20 mA. Οι αναθεωρήσεις HART 5 ή HART 7 είναι διαθέσιμες για να ταιριάζουν σε διαφορετικές πλατφόρμες διαχείρισης περιουσιακών στοιχείων. Για εφαρμογές fieldbus, το SP7-11 υποστηρίζει PROFIBUS PA και το SP7-12 υποστηρίζει FOUNDATION Fieldbus. Εκτός από την αναλογική είσοδο ρύθμισης, ο ελεγκτής είναι εξοπλισμένος με ψηφιακή είσοδο για την ενεργοποίηση λειτουργιών συστήματος ελέγχου και ψηφιακή έξοδο για συλλογικούς συναγερμούς και μηνύματα σφαλμάτων. Η μονάδα διαθέτει πλήρως αυτόματη προσδιορισμό παραμέτρων ελέγχου και προσαρμογή στον ελεγκτή, η οποία προσφέρει σημαντική εξοικονόμηση χρόνου κατά την έναρξη λειτουργίας και βέλτιστη συμπεριφορά ελέγχου. Η συμπαγής, αρθρωτή κατασκευή του και η εξαιρετική σχέση κόστους-απόδοσης το καθιστούν πρακτική επιλογή τόσο για νέες εγκαταστάσεις όσο και για έργα ανακατασκευής.

Το περίβλημα του ελεγκτή είναι μια θήκη από χυτό αλουμίνιο με αντισκωριακή βαφή, κατάλληλη για εξωτερική εγκατάσταση. Το εύρος παροχής αέρα είναι 1,4 έως 6,0 bar (20,3 έως 87 psi g) και η ποιότητα του αέρα πρέπει να πληροί το ISO 8573-1:2010 Class 3:3:3. Η πίεση εξόδου κυμαίνεται από 0 έως 100% της πίεσης τροφοδοσίας. Η κάλυψη διαδρομής ενεργοποιητή είναι 20 mm έως 150 mm για γραμμικούς ενεργοποιητές και 55° έως 90° για περιστροφικούς ενεργοποιητές. Το εύρος θερμοκρασίας λειτουργίας είναι -40 έως +85°C. Το SP7-1* φέρει πιστοποιήσεις ATEX II 2 G Ex ib IIC T6, T4…T1 Gb και IECEx για εγγενώς ασφαλείς εφαρμογές σε επικίνδυνες περιοχές. Τυπικές βιομηχανίες περιλαμβάνουν τον έλεγχο ατμού και βιομηχανικών ρευστών, την επεξεργασία χημικών και πετροχημικών, την παραγωγή τροφίμων και ποτών, την φαρμακευτική παραγωγή και τον γενικό έλεγχο βιομηχανικών διεργασιών. Ο συνδυασμός αυτόματης ρύθμισης, ψηφιακής επικοινωνίας και πιστοποίησης για επικίνδυνες περιοχές καθιστά το SP7 μια αξιόπιστη επιλογή για ακριβή έλεγχο βαλβίδων και αποδοτικότητα εγκαταστάσεων.

Τεχνικές Προδιαγραφές



Παράμετρος Προδιαγραφή
Μοντέλο SP7 (SP7-10 / SP7-11 / SP7-12)
Τύπος Προϊόντος Έξυπνος Ελεγκτής Θέσης Βαλβίδας
Σήμα Εισόδου 4-20 mA (ελάχιστο πλάτος διαχωρισμένου εύρους 8 mA) ή PROFIBUS PA ή FOUNDATION Fieldbus
Πρωτόκολλο Επικοινωνίας HART 5 / HART 7 (SP7-10); PROFIBUS PA (SP7-11); FOUNDATION Fieldbus (SP7-12)
Αντίσταση Μέγιστο 485 ±15 Ω (μόνο για σήμα εισόδου 4-20 mA)
Πίεση Τροφοδοσίας Αέρα 1,4 έως 6,0 bar (20,3 έως 87 psi g)
Ποιότητα Αέρα ISO 8573-1:2010 Class 3:3:3
Πίεση Εξόδου 0 έως 100% της πίεσης τροφοδοσίας
Διαδρομή Ενεργοποιητή (Γραμμική) 20 mm έως 150 mm
Διαδρομή Ενεργοποιητή (Περιστροφική) 55° έως 90°
Λειτουργία Μονής δράσης / εκτόνωση ασφαλείας / διπλής δράσης
Προστασία Περιβλήματος Περίβλημα από χυτό αλουμίνιο με αντισκωριακή βαφή
Θερμοκρασία Λειτουργίας -40 έως +85°C
Σύνδεση Αέρα 1/4" NPT θηλυκή
Απόκλιση ≤ 0,5 %
Ζώνη Ανοχής 0,3 έως 10 %, ρυθμιζόμενη
Διαμορφώσιμη Νεκρή Ζώνη 0,1 έως 10 %
Ψηφιακή Είσοδος 1 (ενεργοποιεί λειτουργίες συστήματος ελέγχου)
Ψηφιακή Έξοδος 1 (συλλογικός συναγερμός/μηνύματα σφαλμάτων)
Εγκρίσεις ATEX II 2 G Ex ib IIC T6, T4…T1 Gb; IECEx; CCC; NEPSI
Υλικό Περιβλήματος Χυτό αλουμίνιο
Βάρος Περίπου 2,5 kg
Εγγύηση 12 μήνες

Βιομηχανία Εφαρμογής

  1. Έλεγχος ατμού και βιομηχανικών ρευστών

  2. Επεξεργασία χημικών και πετροχημικών

  3. Παραγωγή τροφίμων και ποτών

  4. Φαρμακευτική παραγωγή

  5. Παραγωγή ενέργειας

  6. Επεξεργασία νερού και λυμάτων

  7. Εργοστάσια χαρτοπολτού και χαρτιού

  8. Γενικός έλεγχος βιομηχανικών διεργασιών

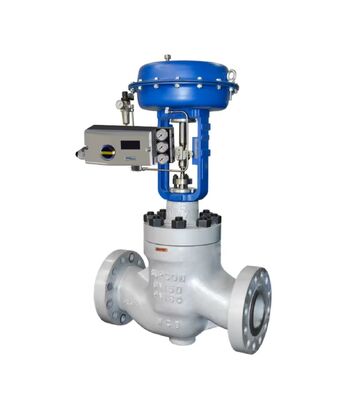

Αυτές οι βιομηχανίες απαιτούν ακριβή τοποθέτηση βαλβίδων, αξιόπιστη επικοινωνία και αυτόματη ρύθμιση για τη διατήρηση της αποδοτικότητας και της ασφάλειας των διεργασιών. Το SP7 είναι ιδιαίτερα κατάλληλο για εφαρμογές ελέγχου ατμού όπου η ακριβής ρύθμιση θερμοκρασίας και πίεσης είναι κρίσιμη. Η συμβατή με NAMUR τοποθέτησή του το καθιστά συμβατό με ένα ευρύ φάσμα πνευματικών ενεργοποιητών Spirax Sarco, συμπεριλαμβανομένου του περιστροφικού ενεργοποιητή BVA300 και των σειρών γραμμικών ενεργοποιητών PN1600, PNS3000, PNS4000, PN9000 και TN2000. Η προαιρετική μονάδα μανόμετρου επιτρέπει την τοπική παρακολούθηση των πιέσεων τροφοδοσίας και εξόδου. Με επικοινωνία HART ή fieldbus, οι χειριστές μπορούν να έχουν πρόσβαση σε δεδομένα κατάστασης βαλβίδας και ειδοποιήσεις διάγνωσης από απόσταση, βελτιώνοντας την ασφάλεια και επιτρέποντας την προγνωστική συντήρηση.

Συνήθη Προβλήματα

  1. Ο ελεγκτής δεν ανταποκρίνεται στο σήμα εισόδου – ελέγξτε τον βρόχο 4-20 mA για συνέχεια, επαληθεύστε ότι η πηγή μπορεί να παρέχει επαρκές ρεύμα και επιβεβαιώστε ότι η αντίσταση δεν υπερβαίνει τα 485 ±15 Ω; επιθεωρήστε την πίεση και την ποιότητα τροφοδοσίας αέρα.

  2. Η βαλβίδα δεν διανύει διαδρομή με αλλαγή ρύθμισης – επαληθεύστε τις πνευματικές συνδέσεις και την πίεση τροφοδοσίας· επιβεβαιώστε ότι το σωστό σήμα εισόδου φτάνει στο όργανο και ότι η αυτόματη ρύθμιση έχει ολοκληρωθεί επιτυχώς.

  3. Η τοπική οθόνη δεν λειτουργεί – ελέγξτε την τροφοδοσία και επαληθεύστε ότι οι συνδέσεις των ακροδεκτών είναι ασφαλείς.

  4. Η αυτόματη ρύθμιση δεν ολοκληρώνεται – ελέγξτε ότι η διαδρομή του ενεργοποιητή είναι εντός του εύρους 20 έως 150 mm (γραμμική) ή 55° έως 90° (περιστροφική), επαληθεύστε ότι η πίεση τροφοδοσίας είναι μεταξύ 1,4 και 6,0 bar και βεβαιωθείτε ότι δεν υπάρχει μηχανικό μπλοκάρισμα.

  5. Λανθασμένη ανάδραση θέσης – επαληθεύστε τον σύνδεσμο ανάδρασης και επαναβαθμονομήστε τον ελεγκτή χρησιμοποιώντας την τοπική διεπαφή ή τον επικοινωνητή HART.

  6. Διαρροές αέρα ή πτώση πίεσης – επιθεωρήστε τις συνδέσεις τροφοδοσίας αέρα, τη βαλβίδα και τους σωλήνες του ενεργοποιητή για διαρροές· επαληθεύστε ότι η ποιότητα του αέρα πληροί το ISO 8573-1:2010 Class 3:3:3.

  7. Κολλημένη βαλβίδα ή κολλημένη ηλεκτροβάνα – εκτελέστε διαγνωστικούς ελέγχους για να εντοπίσετε τριβή στο συγκρότημα της βαλβίδας, προβλήματα ελατηρίου ενεργοποιητή ή προβλήματα άξονα.

  8. Υπερβολική τριβή στο συγκρότημα της βαλβίδας – εκτελέστε διαγνωστική ανάλυση τριβής και συγκρίνετε με τη βασική γραμμή· επιθεωρήστε την κατάσταση της φλάντζας και του στελέχους.

  9. Εισχώρηση υγρασίας στο περίβλημα – επιθεωρήστε τις στεγανώσεις του καλύμματος, τα περάσματα καλωδίων και το κουτί ακροδεκτών· επαληθεύστε την ακεραιότητα του περιβλήματος και την κατάσταση της αντισκωριακής επίστρωσης.

  10. Διακοπτόμενη επικοινωνία HART – ελέγξτε την καλωδίωση του βρόχου, την θωράκιση, την τερματισμό και τη διεύθυνση της συσκευής HART· επαληθεύστε την ενσωμάτωση DTM/EDD με το σύστημα ελέγχου.

Μοντέλα Αντικατάστασης

  1. Σειρά Spirax Sarco SP7-20

  2. Spirax Sarco SP7-21 (PROFIBUS PA)

  3. Spirax Sarco SP7-22 (FOUNDATION Fieldbus)

  4. Ηλεκτρο-πνευματικός Ελεγκτής Spirax Sarco EP6

  5. Fisher DVC2000

  6. Fisher DVC6200

  7. Samson 3730-3

  8. Masoneilan SVI II AP

  9. Flowserve Logix 520MD

  10. Σειρά Neles ND9000

Σημείωση επιλογής: επαληθεύστε τη συμβατότητα της φλάντζας στήριξης, το εύρος διαδρομής του ενεργοποιητή, τον τύπο σήματος εισόδου, το πρωτόκολλο επικοινωνίας, την πίεση τροφοδοσίας και την προστασία του περιβλήματος πριν αντικαταστήσετε μοντέλα. Το SP7 έχει σχεδιαστεί για πνευματικούς ενεργοποιητές γραμμικής και περιστροφικής κίνησης συμβατούς με NAMUR και μπορεί να χρησιμεύσει ως άμεση αντικατάσταση παλαιότερων αναλογικών ελεγκτών. Η σειρά SP7-20 προσφέρει παρόμοια λειτουργικότητα με ενημερωμένα ηλεκτρονικά και βελτιωμένες δυνατότητες διάγνωσης.
