Ηλεκτροπνευματικός Ελεγκτής Θέσης KOSO EP800 με Πιλότο Χωρίς Διαρροή και Είσοδο 4-20 mA DC για Έλεγχο Θέσης Βαλβίδας από Κράμα Αλουμινίου

Επισκόπηση του προϊόντος

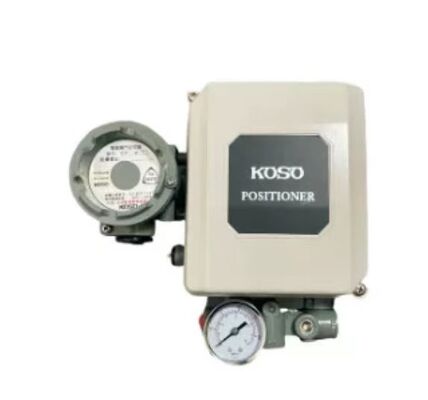

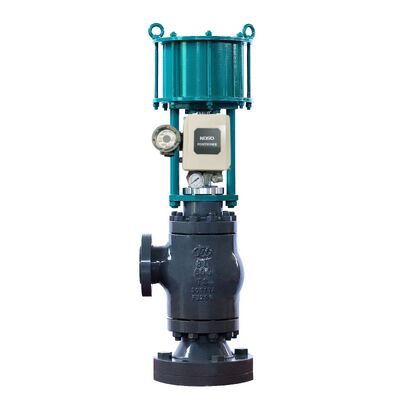

Ο ηλεκτροπνευματικός τοποθετητής βαλβίδων KOSO EP800 είναι ένα συμπαγές, δοκιμασμένο στο πεδίο όργανο που τοποθετεί βαλβίδες ελέγχου που λειτουργούν με πνευματικό κινητήρα χρησιμοποιώντας σήμα εισόδου συνεχούς ρεύματος 4-20 mA.Μετατρέπει το ηλεκτρικό σήμα ελέγχου σε μια αναλογική έξοδος πίεσης αέραΗ σειρά EP800 διατίθεται σε τρεις κύριες διαμορφώσεις:το EPA800 για ενεργοποιητές μονοδρόμου δράσης, το EPC800 για τους ενεργοποιητές διπλής δράσης και το EPB800 ειδικά για τον ενεργοποιητή KOSO 5200LA.Ο τοποθετητής χρησιμοποιεί μια αρχή ισορροπίας δυνάμεων με μια μη αιμορραγική πιλοτική βαλβίδα που καταναλώνει αέρα μόνο όταν η βαλβίδα κινείται, μειώνοντας σημαντικά την κατανάλωση αέρα σε σταθερή κατάσταση σε σύγκριση με τους παραδοσιακούς ελεγκτές θέσης τύπου αιμορραγίας.και η μετατροπή μεταξύ τους είναι δυνατήΤο σήμα εισόδου μπορεί να ρυθμιστεί για λειτουργία διαχωρισμένης εμβέλειας μέσω ρυθμίσεων εύρους και μηδενικού, υποστηρίζοντας εμβέλειες 4-12 mA και 12-20 mA επιπλέον του τυποποιημένου σήματος 4-20 mA.Το EP800 μπορεί να χρησιμοποιηθεί τόσο με ελατήριο-επιστροφή και διπλή δράση ενεργοποιητές, και με τη ρύθμιση του ενσωματωμένου ελαστικού ελέγχου της χωρητικότητας, ο τοποθετητής μπορεί να συνδυαστεί με ενεργοποιητές χαμηλής ή υψηλής χωρητικότητας.

Το περίβλημα έχει σχεδιαστεί για απαιτητικά βιομηχανικά περιβάλλοντα και διατίθεται σε ανθεκτικές στις καιρικές συνθήκες, ανθεκτικές στις εκρήξεις και εγγενώς ασφαλείς ανθεκτικές στις εκρήξεις εκδόσεις.Το εύρος πίεσης του αέρα παροχής είναι 140 έως 700 kPa (μερικά μοντέλα 140 έως 800 kPa), και η κατανάλωση αέρα με πίεση εξόδου 50% είναι 5 Nl/min για μονοδραστήρες με παροχή 140 kPa και 15 Nl/min για διπλόδραστηρες με παροχή 400 kPa.Η μέγιστη χωρητικότητα, όταν η πλευρά εξόδου εκπέμπεται στην ατμόσφαιρα, είναι 175 Nl/min για μονοδραστικούς τύπους με παροχή 140 kPa και 400 Nl/min για διπλόδραστικούς τύπους με παροχή 400 kPa.Οι προδιαγραφές επιδόσεων περιλαμβάνουν γραμμικότητα ± 1,0% για μονοδραστικούς τύπους και ± 1,5% για διπλόδραστικούς τύπους, με υστερέζη 0,5% και 0,8% αντίστοιχα.Το επίπεδο απόκρισης και η επαναληψιμότητα είναι 00,1% και 0,2% για μονοδραστικούς τύπους και 0,2% και 0,3% για διπλόδραστικούς τύπουςσε έκδοση χαμηλής θερμοκρασίας που καλύπτει -50 έως +60°CΟι τυπικές βιομηχανίες περιλαμβάνουν την παραγωγή ηλεκτρικής ενέργειας, την πετροχημική, τη χημική επεξεργασία, την ηλεκτροπαραγωγή, την ηλεκτροπαραγωγή και την ηλεκτροπαραγωγή.και γενική βιομηχανική αυτοματοποίησηΟ συνδυασμός της χαμηλής κατανάλωσης αέρα, της ευέλικτης διαμόρφωσης και της ανθεκτικής κατασκευής καθιστά το EP800 μια αξιόπιστη επιλογή για αυτοματοποίηση βαλβίδων και αποδοτικότητα ελέγχου διαδικασιών.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

1. Παραγωγή ενέργειας

2. Πετροχημική επεξεργασία

3. Χημική μεταποίηση

4. Γενική βιομηχανική αυτοματοποίηση

5. Επεξεργασία νερού και λυμάτων

6. Σιδηροδρομικές εταιρείες

7. Παραγωγή τροφίμων και ποτών

8. Φαρμακευτική βιομηχανία

Οι βιομηχανίες αυτές απαιτούν ακριβή τοποθέτηση βαλβίδων, αξιόπιστη λειτουργία σε απαιτητικά περιβάλλοντα και αποτελεσματική κατανάλωση αέρα για τη διατήρηση της αποτελεσματικότητας και της ασφάλειας της διαδικασίας.Το EP800 είναι ιδιαίτερα κατάλληλο για εφαρμογές όπου η χαμηλή κατανάλωση αέρα σε σταθερή κατάσταση είναι σημαντική για την εξοικονόμηση ενέργειαςΟ σχεδιασμός της μη αιμορραγικής πιλοτικής βαλβίδας διασφαλίζει ότι ο αέρας καταναλώνεται μόνο κατά την κίνηση της βαλβίδας,μείωση των λειτουργικών δαπανώνΟ τοποθετητής μπορεί να χρησιμοποιηθεί τόσο με KOSO όσο και με πνευματικούς ενεργοποιητές τρίτων που συμμορφώνονται με τις τυποποιημένες διεπαφές τοποθέτησης.Με τις ευρείες επιλογές θερμοκρασίας και τις πιστοποιητικές ανθεκτικότητας σε έκρηξη, το EP800 μπορεί να αναπτυχθεί σε επικίνδυνες περιοχές καθώς και σε κανονικές εγκαταστάσεις.

Κοινά Προβλήματα

1. Ο εντοπιστής θέσης δεν ανταποκρίνεται στο σήμα εισόδου ελέγξτε την συνέχεια του βρόχου 4-20 mA, επαληθεύστε ότι η αντίσταση εισόδου είναι 250 Ω ± 5% και επιβεβαιώστε ότι η πίεση του αέρα τροφοδοσίας είναι μεταξύ 140 και 700 kPa.Ελέγξτε το άνοιγμα διαρκούς θρόμβωσης για απόφραξη.

2. Η βαλβίδα δεν χτυπάει με την αλλαγή του σημείου ρυθμίσεως ∙ επαληθεύεται οι πνευματικές συνδέσεις και η πίεση τροφοδότησης· επιβεβαιώνεται ότι το σωστό σήμα εισόδου φτάνει στο όργανο και ότι η βαλβίδα πιλότου δεν έχει κολλήσει.

3. Η πίεση εξόδου μεταβάλλεται αργά κατά τη διάρκεια της κατεβάζουσας κίνησης ̇ ελέγξτε το διάφραγμα του ενισχυτή στο συσκευαστή για ζημιά ή φθορά· αντικαταστήστε το εάν είναι απαραίτητο.

4. Κακή γραμμικότητα: ελέγξτε το μαγνητικό σύνολο για χαλαρές ή μη συγκολλημένες συνδέσεις. Βεβαιωθείτε ότι η σύνδεση ανατροφοδότησης είναι σωστά συνδεδεμένη και ρυθμισμένη.

5. Διαρροές αέρα ή πτώση πίεσης ️ επιθεωρήστε τις συνδέσεις τροφοδοσίας αέρα, την ελεγκτική βαλβίδα και τον σωλήνα ενεργοποιητή για διαρροές· επαληθεύστε την ποιότητα του αέρα τροφοδοσίας και ότι η ελεγκτική βαλβίδα χωρίς αιμορραγία λειτουργεί σωστά.

6. Ο τοποθετητής ταλαντεύεται ή κυνηγά ρυθμίζει τη ρύθμιση του ελαστικού ελέγχου της χωρητικότητας, επαληθεύει ότι η σύνδεση ανατροφοδότησης είναι ασφαλής και επιβεβαιώνει ότι ο ενεργοποιητής δεν είναι υπερβολικά μεγάλος για την εφαρμογή.

7. Συνεχής κατανάλωση αέρα υψηλότερη από την αναμενόμενη

8. Δραστηριότητα διαχωρισμένου εύρους λειτουργίας μη λειτουργίας ️ επαληθεύεται ότι οι ρυθμίσεις εύρους και μηδενικού εύρους έχουν ρυθμιστεί σωστά για το εύρος 4-12 mA ή 12-20 mA.

9. Η εισροή υγρασίας στο περίβλημα ∙ να ελέγχετε τις σφραγίδες των καλύψεων, τα αδένια καλωδίων και το τερματικό κουτί· να επαληθεύετε την ακεραιότητα που είναι αδιάβροχη ή αδιάβροχη.

10. Ακανόνιστη λειτουργία σε περιβάλλοντα υψηλών δονήσεων ️ να επαληθεύεται ότι ο ελεγκτής τοποθέτησης είναι στερεώς τοποθετημένος με όλα τα στοιχεία στερέωσης σφιχτά και να ελέγχεται αν υπάρχουν χαλαρές συνδέσεις αλληλεπίδρασης.

Εναλλακτικά μοντέλα

1. ΚΟΣΟ PP800 Πνευματική-πνευματική συσκευή θέσης (αυτή η πλατφόρμα, εισροή νευματοποιημένου σήματος)

2. Διάταξη KOSO EP800 EPA801, EPB801, EPC801

3. Διάταξη KOSO EP800 EPA811, EPB811, EPC811

4. Διάταξη KOSO EP800 EPA821, EPB821, EPC821

5. Η σειρά KOSO EP800

6. Φίσερ DVC2000

7. Φίσερ DVC6200

8. Σαμψών 3730-3

9. Masoneilan SVI II ΑΠ

10. Flowserve Logix 520MD

Σημείωση επιλογής: επαληθεύεται η συμβατότητα της φλάντζας τοποθέτησης, ο τύπος ενεργοποιητή (μοναδικής ή διπλής δράσης), το εύρος ροής, ο τύπος σήματος εισόδου, η πίεση τροφοδότησης,και προστασία του περιβλήματος πριν από την αντικατάσταση των μοντέλωνΤο EP800 είναι σχεδιασμένο για βαλβίδες ελέγχου που λειτουργούν με πνευματικούς ενεργοποιητές και μπορεί να χρησιμοποιηθεί τόσο με ενεργοποιητές KOSO όσο και με ενεργοποιητές τρίτων.Εξετάστε την αναβάθμιση στο KOSO KGP5000 έξυπνο συσκευή θέσης βαλβίδας.
