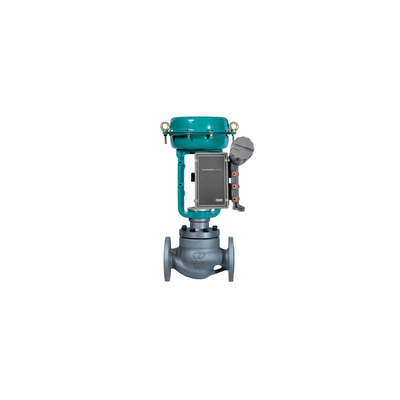

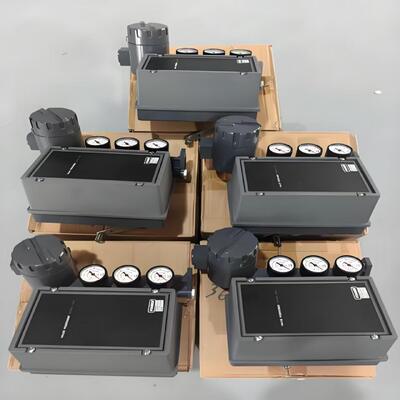

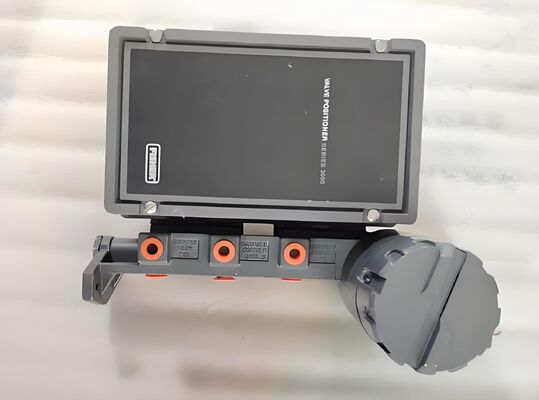

Ηλεκτροπνευματικός Ελεγκτής Θέσης Βαλβίδας Fisher 3620J με Ενσωματωμένη Βαλβίδα Παράκαμψης και Σχεδίαση Ισορροπίας Δυνάμεων για Ακριβή Έλεγχο 4-20 mA DC

Επισκόπηση του προϊόντος

Ο Fisher 3620J Ηλεκτροπνευματική θέση βαλβίδας είναι ένα πεδίο αποδεδειγμένο,συσκευή εξισορρόπησης δυνάμεων σχεδιασμένη για την τοποθέτηση βαλβίδων ελέγχου διαφραγμού με κινητήρα συρόμενου ράβδου χρησιμοποιώντας ένα ηλεκτρικό σήμα εισόδου συνεχούς ρεύματος 4-20 mAΜετατρέπει το ηλεκτρικό σήμα ελέγχου σε μια αναλογική πνευματική πίεση εξόδου προς τον κινητήρα, εξασφαλίζοντας ακριβή και επαναληπτή τοποθέτηση βαλβίδας για θροσολόινγκ και λειτουργία on/off.Το 3620J χρησιμοποιεί ένα μηχανισμό ακροφύλλου/φλαπ και ρελέ μαζί με μια ολοκληρωμένη μονάδα μετατροπής I/PΗ συμπαγή, ανθεκτική κατασκευή του επιτρέπει την τοποθέτηση σε οποιαδήποτε θέση και παρέχει εξαιρετική αντοχή στις δονήσεις.η οποία είναι κρίσιμη για την αξιόπιστη απόδοση σε σκληρά περιβάλλοντα φυτώνΟ τοποθετητής διαθέτει ενσωματωμένη βαλβίδα παράκαμψης που επιτρέπει την χειροκίνητη λειτουργία της βαλβίδας κατά τη διάρκεια της συντήρησης χωρίς να αφαιρείται το όργανο από τη λειτουργία.Οι ρυθμίσεις μηδέν και εύρους είναι προσβάσιμες για εύκολη βαθμονόμηση, και η δράση μπορεί να αντιστραφεί με το πεδίο μεταξύ άμεσης και αντίστροφης χωρίς πρόσθετα μέρη.Το 3620J είναι συμβατό με ένα ευρύ φάσμα των Fisher και τρίτων pneumatic ενεργοποιητές που συμμορφώνονται με τις τυποποιημένες διεπαφές τοποθέτησηςΕπειδή το πνευματικό τμήμα παραμένει δοκιμασμένο στο πεδίο και απλό, η συντήρηση και η αντιμετώπιση προβλημάτων είναι απλές για τους τεχνικούς οργάνων.

Το κιβώτιο είναι αλουμινίου χύτευσης με ανθεκτικό στη διάβρωση φινίρισμα, παρέχοντας προστασία IP54 ως πρότυπο.και η πίεση εξόδου μπορεί να φτάσει το 95% της παροχής. Η κατανάλωση αέρα σε σταθερή κατάσταση είναι χαμηλή, συμβάλλοντας στην ενεργειακή απόδοση. Το εύρος θερμοκρασίας λειτουργίας είναι -40 έως +71 °C (-40 έως +160 °F).και FM για εγκαταστάσεις επικίνδυνων περιοχώνΟι τυπικές βιομηχανίες περιλαμβάνουν το πετρέλαιο και το φυσικό αέριο, την επεξεργασία χημικών προϊόντων, την εξυγίανση, την παραγωγή ενέργειας, την επεξεργασία νερού,και γενικό έλεγχο βιομηχανικών διαδικασιώνΟ συνδυασμός της αξιοπιστίας της ισορροπίας δυνάμεων, της ολοκληρωμένης παράκαμψης, της ηλεκτροπνευματικής εισόδου και της ευρείας κάλυψης πιστοποίησης κάνει το 3620J μια αξιόπιστη επιλογή για αυτοματοποίηση βαλβίδων,Ιδιαίτερα σε εφαρμογές στις οποίες έχει αποδειχθεί, προτιμάται ευθεία ηλεκτροπνευματική συσκευή θέσης.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

1. Επεξεργασία πετρελαίου και φυσικού αερίου

2. Χημικές και πετροχημικές εγκαταστάσεις

3. Παραγωγή ενέργειας

4. Επεξεργασία νερού και λυμάτων

5. Σιδηροδρομικές εταιρείες

6. Ρυθμισμός πίεσης διύλισης και αγωγών

7. Φαρμακευτική βιομηχανία

8. Γενικός έλεγχος βιομηχανικών διεργασιών

Αυτές οι βιομηχανίες απαιτούν ακριβή τοποθέτηση βαλβίδων και αξιόπιστη λειτουργία σε απαιτητικά περιβάλλοντα.Το 3620J είναι ιδιαίτερα κατάλληλο για την εξυπηρέτηση του θρόμβου σε βαλβίδες διαφραγμού που ενεργοποιούνται με συρόμενες βαλβίδες, όπου η σχεδίαση ισορροπίας δυνάμεων και η ανευαισθησία σε δονήσεις εξασφαλίζουν σταθερό έλεγχο.Η ολοκληρωμένη βαλβίδα παράκαμψης απλοποιεί τη συντήρηση επιτρέποντας την χειροκίνητη λειτουργία χωρίς να αφαιρείται από τη λειτουργία τοποθετητήςΜε το ευρύ χαρτοφυλάκιο πιστοποίησης του, το 3620J μπορεί να αναπτυχθεί σε επικίνδυνες περιοχές καθώς και σε κανονικές εγκαταστάσεις.Ο τοποθετητής είναι σχεδιασμένος για χρήση με ατμοσφαιρικούς κινητήρες Fisher και τρίτων που συμμορφώνονται με τις τυποποιημένες διεπαφές τοποθέτησης..

Κοινά Προβλήματα

1. Το συσκευή θέσης δεν ανταποκρίνεται στο σήμα εισόδου ∙ ελέγξτε την συνέχεια του βρόχου 4-20 mA, ελέγξτε την αντίσταση εισόδου, επιβεβαιώστε ότι η πίεση τροφοδότησης είναι επαρκής,και να επιθεωρήσει τον μετατροπέα I/P και το σύνολο ακροφύλλου/φλαπ για μόλυνση.

2. Η βαλβίδα δεν χτυπάει με την αλλαγή του σημείου ρυθμίσεως ̇ επαληθεύει τις πνευματικές συνδέσεις και την πίεση τροφοδοσίας· επιβεβαιώνει ότι το σωστό σήμα εισόδου φτάνει στο όργανο και ότι η βαλβίδα παράκαμψης είναι κλειστή.

3. Ο τοποθετητής ταλαντεύεται ή κυνηγάει, ρυθμίζει τη ρύθμιση του ρελέ και του ακροβωτίου, επαληθεύει ότι η σύνδεση ανάδρασης είναι ασφαλής και επιβεβαιώνει ότι ο κινητήρας δεν είναι υπερμεγέθης.

4. Κακή γραμμικότητα ή μεγάλο σφάλμα ∙ επαληθεύστε τη γεωμετρία σύνδεσης ανατροφοδότησης και τη ρύθμιση εύρους, ελέγξτε για διαρροές αέρα και επιθεωρήστε τον ακροφύσιο/φλαπ για φθορά.

5. Αργή ανταπόκριση: καθαρίστε τον περιοριστή και τον ακροφύσιο, ελέγξτε το ρελέ και τον μετατροπέα I/P, ελέγξτε για διαρροές και βεβαιωθείτε ότι η πίεση τροφοδοσίας είναι επαρκής.

6. Ασταθής πίεση εξόδου ️ ελέγξτε τη σταθερότητα της πίεσης του αέρα τροφοδοσίας, ελέγξτε το κενό στο στόμιο/το φλαπ και επαληθεύστε την ένταση του ελατηρίου ανάδρασης δύναμης-ισορροπίας.

7. Η βαθμονόμηση δεν ολοκληρώνεται ∙ το 3620J χρησιμοποιεί χειροκίνητη βαθμονόμηση· βεβαιωθείτε ότι η κίνηση της βαλβίδας βρίσκεται εντός του ονομαστικού εύρους, ελέγξτε τη θέση του μοχλού ανατροφοδότησης και επιβεβαιώστε τον προσανατολισμό του ακροβωτίου.

8. Διαρροές αέρα ή πτώση πίεσης ̇ επιθεωρήστε τις συνδέσεις τροφοδοσίας αέρα, το ρελέ και τους σωλήνες ενεργοποιητή· ελέγξτε αν η πίεση τροφοδοσίας είναι έως 100 psi.

9. Η εισροή υγρασίας στο περίβλημα ̇ επιθεωρήστε τις σφραγίδες του κάλυψης, τους αδένες καλωδίων και το τερματικό κουτί· επαληθεύστε την ακεραιότητα IP54 και εξετάστε την αναβάθμιση IP65 εάν χρειαστεί.

10. Ακανόνιστη λειτουργία σε περιβάλλοντα υψηλών δονήσεων ∙ επαληθεύστε την ασφαλή τοποθέτηση, ελέγξτε αν υπάρχουν χαλαρές συνδέσεις ανάδρασης και επιβεβαιώστε τη σταθερή θέση τοποθέτησης.

Εναλλακτικά μοντέλα

1. Φίσερ 3582 Πνευματική θέση βαλβίδας

2. Φίσερ 3610J Ηλεκτροπνευματική θέση βαλβίδας

3. Φίσερ 3620J Ηλεκτροπνευματική θέση βαλβίδας

4. Φίσερ 3660 Εγκαταστάτης βαλβίδων

5. Φίσερ 3661 Διαθέτης θέσης βαλβίδας

6. Ψηφιακός εντοπιστής βαλβίδας Fisher DVC2000

7. Ψηφιακός εντοπιστής βαλβίδας Fisher DVC6200

8. Masoneilan SVI II ΑΠ

9. Σαμψών 3730-3

10. KOSO EP800

Σημείωση επιλογής: πριν από την αντικατάσταση των μοντέλων, πρέπει να επαληθεύεται η συμβατότητα της φλάντζας τοποθέτησης, ο τύπος του ενεργοποιητή, το εύρος ροής, ο τύπος σήματος εισόδου, η πίεση τροφοδότησης και η προστασία του περίβληματος.Το 3620J εντάσσεται σε μονόδραστικούς ενεργοποιητές διαφράγματος με τυποποιημένες διεπαφές τοποθέτησηςΓια ψηφιακή επικοινωνία και προηγμένη διάγνωση, σκεφτείτε την αναβάθμιση στην σειρά Fisher DVC.
