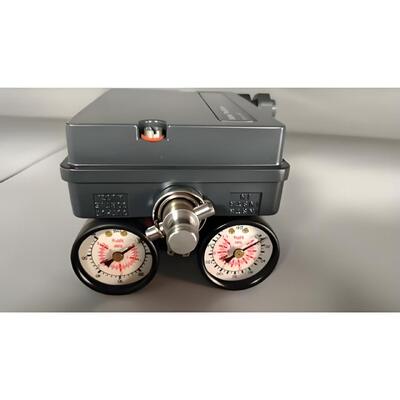

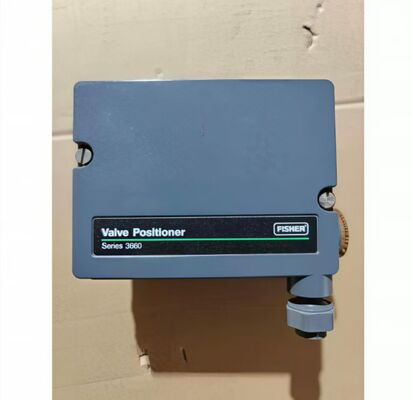

Ηλεκτροπνευματικός Ελεγκτής Θέσης Βαλβίδας Fisher 3661 με Ενσωματωμένη Παράκαμψη και Σχεδίαση Ισορροπίας Δυνάμεων για Έλεγχο 4-20 mA DC

Επισκόπηση προϊόντος

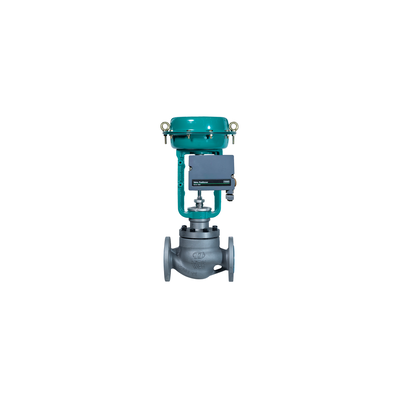

Ο ηλεκτροπνευματικός ελεγκτής θέσης βαλβίδας Fisher 3661 είναι ένα αποδεδειγμένο στο πεδίο όργανο ισορροπίας δυνάμεων, σχεδιασμένο για να τοποθετεί βαλβίδες ελέγχου με πνευματικό ενεργοποιητή και συρόμενο στέλεχος, χρησιμοποιώντας ηλεκτρικό σήμα εισόδου 4-20 mA DC. Μετατρέπει το ηλεκτρικό σήμα ελέγχου σε αναλογική πνευματική πίεση εξόδου στον ενεργοποιητή, εξασφαλίζοντας ακριβή και επαναλήψιμη τοποθέτηση της βαλβίδας για υπηρεσίες ρύθμισης ροής και on/off. Το 3661 χρησιμοποιεί έναν μηχανισμό ακροφυσίου/πτερύγιου και ρελέ μαζί με μια ενσωματωμένη μονάδα μετατροπέα I/P, παρέχοντας γρήγορη απόκριση και σταθερότητα σε υψηλές συχνότητες. Η συμπαγής, στιβαρή κατασκευή του επιτρέπει την τοποθέτηση σε οποιαδήποτε θέση και παρέχει εξαιρετική αντοχή στους κραδασμούς, κάτι που είναι κρίσιμο για αξιόπιστη απόδοση σε σκληρά περιβάλλοντα εργοστασίων. Ο ελεγκτής διαθέτει ενσωματωμένη βαλβίδα παράκαμψης που επιτρέπει τη χειροκίνητη λειτουργία της βαλβίδας κατά τη διάρκεια της συντήρησης χωρίς να αφαιρεθεί το όργανο από τη λειτουργία. Οι ρυθμίσεις μηδενισμού και εύρους είναι προσβάσιμες για εύκολη βαθμονόμηση, και η λειτουργία μπορεί να αντιστραφεί στο πεδίο μεταξύ άμεσης και αντίστροφης χωρίς πρόσθετα εξαρτήματα. Το 3661 είναι συμβατό με ένα ευρύ φάσμα πνευματικών ενεργοποιητών Fisher και τρίτων κατασκευαστών που συμμορφώνονται με τα τυπικά πρότυπα τοποθέτησης. Επειδή το πνευματικό τμήμα παραμένει αποδεδειγμένο στο πεδίο και απλό, η συντήρηση και η αντιμετώπιση προβλημάτων είναι εύκολες για τους τεχνικούς οργάνων.

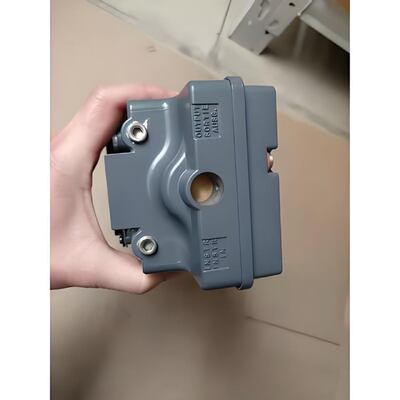

Το περίβλημα είναι μια χυτή θήκη αλουμινίου με ανθεκτική στη διάβρωση επίστρωση, παρέχοντας προστασία IP54 ως στάνταρ. Το εύρος πίεσης τροφοδοσίας είναι έως 100 psi (6,9 bar) και η πίεση εξόδου μπορεί να φτάσει το 95% της τροφοδοσίας. Η κατανάλωση αέρα σε σταθερή κατάσταση είναι χαμηλή, συμβάλλοντας στην ενεργειακή απόδοση. Το εύρος θερμοκρασίας λειτουργίας είναι -40 έως +71°C (-40 έως +160°F). Το 3661 φέρει πιστοποιήσεις, συμπεριλαμβανομένων των ATEX, CSA και FM για εγκαταστάσεις σε επικίνδυνες περιοχές, με διαθέσιμες εκδόσεις εγγενώς ασφαλείς και αντιεκρηκτικές. Τυπικές βιομηχανίες περιλαμβάνουν πετρέλαιο και φυσικό αέριο, χημική επεξεργασία, διύλιση, παραγωγή ενέργειας, επεξεργασία νερού και γενικό έλεγχο βιομηχανικών διεργασιών. Ο συνδυασμός της αξιοπιστίας ισορροπίας δυνάμεων, της ενσωματωμένης παράκαμψης, της ηλεκτροπνευματικής εισόδου και της ευρείας κάλυψης πιστοποιήσεων καθιστά το 3661 μια αξιόπιστη επιλογή για αυτοματοποίηση βαλβίδων, ιδιαίτερα σε εφαρμογές όπου προτιμάται ένας αποδεδειγμένος, απλός ηλεκτροπνευματικός ελεγκτής θέσης.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

1. Επεξεργασία πετρελαίου και φυσικού αερίου

2. Χημικά και πετροχημικά εργοστάσια

3. Παραγωγή ενέργειας

4. Επεξεργασία νερού και λυμάτων

5. Εργοστάσια χαρτοπολτού και χαρτιού

6. Ρύθμιση πίεσης διυλιστηρίων και αγωγών

7. Παραγωγή φαρμακευτικών προϊόντων

8. Γενικός έλεγχος βιομηχανικών διεργασιών

Αυτές οι βιομηχανίες απαιτούν ακριβή τοποθέτηση βαλβίδων και αξιόπιστη λειτουργία σε απαιτητικά περιβάλλοντα. Το 3661 είναι ιδιαίτερα κατάλληλο για υπηρεσίες ρύθμισης ροής σε βαλβίδες με πνευματικό ενεργοποιητή και συρόμενο στέλεχος, όπου ο σχεδιασμός ισορροπίας δυνάμεων και η μη ευαισθησία στους κραδασμούς εξασφαλίζουν σταθερό έλεγχο. Η ενσωματωμένη βαλβίδα παράκαμψης απλοποιεί τη συντήρηση επιτρέποντας τη χειροκίνητη λειτουργία χωρίς να αφαιρεθεί ο ελεγκτής από τη λειτουργία. Με το ευρύ χαρτοφυλάκιο πιστοποιήσεών του, το 3661 μπορεί να αναπτυχθεί σε επικίνδυνες περιοχές καθώς και σε συνηθισμένες τοποθεσίες εργοστασίων. Ο ελεγκτής έχει σχεδιαστεί για χρήση με πνευματικούς ενεργοποιητές Fisher και τρίτων κατασκευαστών που συμμορφώνονται με τα τυπικά πρότυπα τοποθέτησης.

Συνήθη Προβλήματα

1. Ο ελεγκτής δεν ανταποκρίνεται στο σήμα εισόδου – ελέγξτε τον βρόχο 4-20 mA για συνέχεια, επαληθεύστε την αντίσταση εισόδου, επιβεβαιώστε ότι η πίεση τροφοδοσίας είναι επαρκής και επιθεωρήστε τον μετατροπέα I/P και τη διάταξη ακροφυσίου/πτερύγιου για μόλυνση.

2. Η βαλβίδα δεν κινείται με αλλαγή σημείου ρύθμισης – επαληθεύστε τις πνευματικές συνδέσεις και την πίεση τροφοδοσίας· επιβεβαιώστε ότι το σωστό σήμα εισόδου φτάνει στο όργανο και ότι η βαλβίδα παράκαμψης είναι κλειστή.

3. Ο ελεγκτής ταλαντεύεται ή κυνηγάει – ρυθμίστε τις ρυθμίσεις του ρελέ και του ακροφυσίου, επαληθεύστε ότι ο σύνδεσμος ανάδρασης είναι ασφαλής και επιβεβαιώστε ότι ο ενεργοποιητής δεν είναι υπερμεγέθης.

4. Κακή γραμμικότητα ή μεγάλο σφάλμα – επαληθεύστε τη γεωμετρία του συνδέσμου ανάδρασης και τη ρύθμιση εύρους, ελέγξτε για διαρροές αέρα και επιθεωρήστε το ακροφύσιο/πτερύγιο για φθορά.

5. Αργή απόκριση – καθαρίστε τον περιοριστή και το ακροφύσιο, επιθεωρήστε το ρελέ και τον μετατροπέα I/P, ελέγξτε για διαρροές και επιβεβαιώστε ότι η πίεση τροφοδοσίας είναι επαρκής.

6. Ασταθής πίεση εξόδου – ελέγξτε τη σταθερότητα της πίεσης τροφοδοσίας αέρα, επιθεωρήστε το διάκενο ακροφυσίου/πτερύγιου και επαληθεύστε την τάση του ελατηρίου ανάδρασης ισορροπίας δυνάμεων.

7. Η βαθμονόμηση δεν ολοκληρώνεται – το 3661 χρησιμοποιεί χειροκίνητη βαθμονόμηση· επαληθεύστε ότι η διαδρομή της βαλβίδας είναι εντός του ονομαστικού εύρους, ελέγξτε τη θέση του μοχλού ανάδρασης και επιβεβαιώστε τον προσανατολισμό του ακροφυσίου.

8. Διαρροές αέρα ή πτώση πίεσης – επιθεωρήστε τις συνδέσεις τροφοδοσίας αέρα, το ρελέ και τους σωλήνες του ενεργοποιητή· επαληθεύστε ότι η πίεση τροφοδοσίας είναι έως 100 psi.

9. Εισχώρηση υγρασίας στο περίβλημα – επιθεωρήστε τις στεγανοποιήσεις του καλύμματος, τα καλώδια και το κουτί ακροδεκτών· επαληθεύστε την ακεραιότητα IP54 και εξετάστε την αναβάθμιση σε IP65 εάν χρειάζεται.

10. Ακανόνιστη λειτουργία σε περιβάλλοντα υψηλών κραδασμών – επαληθεύστε την ασφαλή τοποθέτηση, ελέγξτε για χαλαρές συνδέσεις του συνδέσμου ανάδρασης και επιβεβαιώστε την άκαμπτη θέση τοποθέτησης.

Μοντέλα Αντικατάστασης

1. Πνευματικός Ελεγκτής Θέσης Βαλβίδας Fisher 3582

2. Ηλεκτροπνευματικός Ελεγκτής Θέσης Βαλβίδας Fisher 3610J

3. Ηλεκτροπνευματικός Ελεγκτής Θέσης Βαλβίδας Fisher 3620J

4. Ελεγκτής Θέσης Βαλβίδας Fisher 3660

5. Ψηφιακός Ελεγκτής Θέσης Βαλβίδας Fisher DVC2000

6. Ψηφιακός Ελεγκτής Θέσης Βαλβίδας Fisher DVC6200

7. Masoneilan SVI II AP

8. Samson 3730-3

9. KOSO EP800

10. Flowserve Logix 520MD

Σημείωση επιλογής: επαληθεύστε τη συμβατότητα της φλάντζας τοποθέτησης, τον τύπο του ενεργοποιητή, το εύρος διαδρομής, τον τύπο σήματος εισόδου, την πίεση τροφοδοσίας και την προστασία του περιβλήματος πριν αντικαταστήσετε μοντέλα. Το 3661 ταιριάζει σε μονοενεργούς πνευματικούς ενεργοποιητές με τυπικά πρότυπα τοποθέτησης. Για ψηφιακή επικοινωνία και προηγμένες διαγνωστικές, εξετάστε την αναβάθμιση στη σειρά Fisher DVC.
