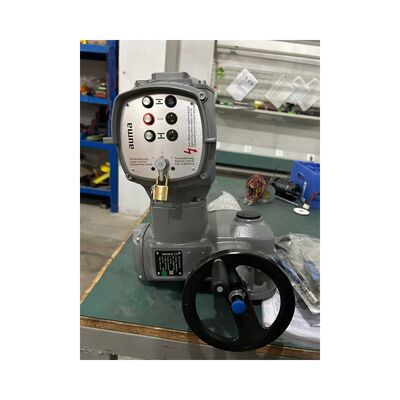

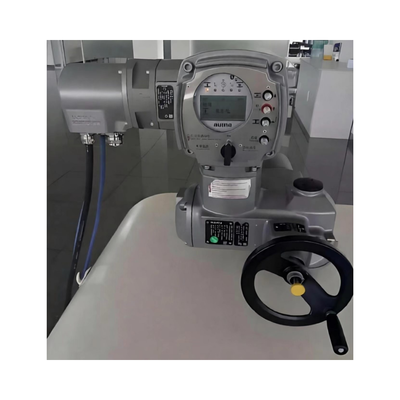

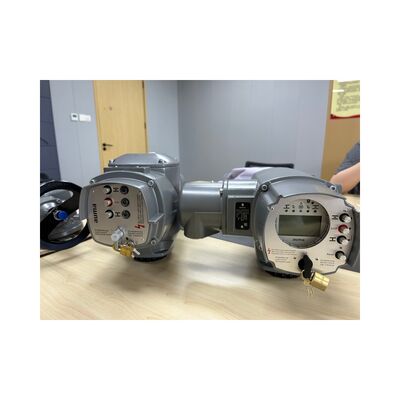

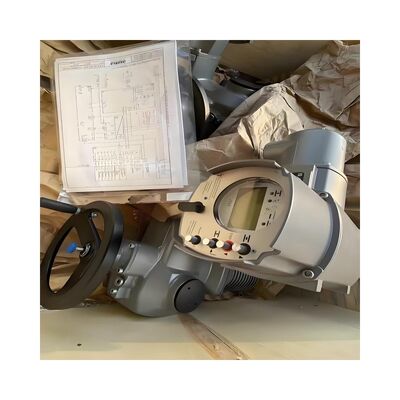

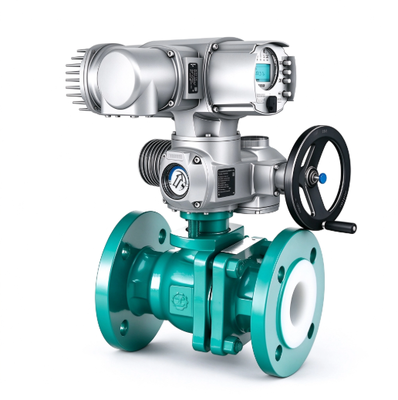

Ηλεκτρικός ενεργοποιητής πολλαπλών στροφών της σειράς AUMA SA με έλεγχο για αυτοματοποίηση βαλβίδων

Επισκόπηση του προϊόντος

The AUMA SA Series Multi-Turn Electric Actuator Package is a complete valve automation system that combines the SA multi-turn actuator with integral actuator controls (AM or AC series) in a single pre-assembledΠαρέχεται ως συντονισμένο πακέτο για τη μείωση του χρόνου έναρξης λειτουργίας και την εξάλειψη της ανάγκης χωριστής αντιστοίχισης ενεργοποιητή, μονάδας ελέγχου, συστατικών ανατροφοδότησης,και ηλεκτρικές διεπαφέςΤο πακέτο επικεντρώνεται σε ένα ανθεκτικό σύστημα μετατροπής σκουληκιού με ροπή απόδοσης από 10 Nm έως 32.000 Nm και ταχύτητες απόδοσης από 4 rpm έως 180 rpm, που τροφοδοτείται από 3-φάση AC, 1-φάση AC,ή κινητήρες συνεχούς ρεύματος ανάλογα με τη διαμόρφωση.Η ανίχνευση ορίων και ροπής είναι ενσωματωμένη και η τοπική λειτουργία είναι δυνατή μέσω ενός χειροκίνητου τροχού για χειροκίνητη παράκαμψη.Ο ενεργοποιητής μπορεί να συνδυαστεί με χειριστήρια που κυμαίνονται από απλές μονάδες OPEN-CLOSE έως μικροελεγχόμενες εκδόσεις με διεπαφή πεδίου και καταγραφή δεδομένων λειτουργίας.

Το περίβλημα έχει βαθμολογία IP67 ως πρότυπο με IP68 διαθέσιμο ως επιλογή, παρέχοντας προστασία από τη σκόνη, την είσοδο νερού και την προσωρινή βύθιση.Το εύρος θερμοκρασίας περιβάλλοντος λειτουργίας είναι -30 °C έως +70 °C, καθιστώντας το πακέτο κατάλληλο για εξωτερικούς χώρους, πλύση και απαιτητικά βιομηχανικά περιβάλλοντα.Η προστασία από τη διάβρωση πληροί τις απαιτήσεις της κλάσης KS για εφαρμογές υψηλής αντοχής.Οι διαθέσιμες επιλογές ελέγχου περιλαμβάνουν σειρά AM για βασικές εφαρμογές ανοικτής-κλειστής και σειρά AC για προηγμένη διάγνωση, επικοινωνία πεδίου (Profibus, Modbus, Foundation Fieldbus),και ολοκλήρωση διαχείρισης περιουσιακών στοιχείωνΤα πιστοποιητικά μπορούν να περιλαμβάνουν τα πιστοποιητικά ATEX, IECEx, FM και CSA για χρήση σε επικίνδυνες περιοχές, με δυνατότητες SIL 2 και SIL 3 διαθέσιμες για επιλεγμένες διαμορφώσεις.Η σειρά SA χρησιμοποιείται ευρέως στην επεξεργασία νερού, την παραγωγή ηλεκτρικής ενέργειας, το πετρέλαιο και το φυσικό αέριο, τη χημική επεξεργασία και τις θαλάσσιες εφαρμογές όπου η αξιόπιστη αυτοματοποίηση βαλβίδων και η μακρά διάρκεια ζωής είναι απαραίτητες.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

1. Επεξεργασία νερού και λυμάτων

2. Παραγωγή ηλεκτρικής ενέργειας (θερμική, υδροηλεκτρική, πυρηνική)

3. Παραγωγή και μεταφορά πετρελαίου και φυσικού αερίου

4. Χημική και πετροχημική επεξεργασία

5. Πολτός και χαρτί

6. Ορυχεία και ορυκτά

7. Ναυτική και ναυπηγική βιομηχανία

8. Επεξεργασία τροφίμων και ποτών

Οι βιομηχανίες αυτές απαιτούν αξιόπιστη αυτοματοποίηση βαλβίδων για ανοικτές-κλειστές και θέσεις θέσης σε βαλβίδες πύλης, βαλβίδες σφαίρας, βαλβίδες πεταλούδας και πύλες κλειδαριών.απομακρυσμένες εγκαταστάσεις, και επικίνδυνων χώρων, όταν είναι σωστά διαμορφωμένα με κατάλληλους ελέγχους και πιστοποιητικά.και η ηλεκτρική προστασία είναι σημαντική για τη μακροπρόθεσμη αξιοπιστία.

Κοινά Προβλήματα

1. Ο ενεργοποιητής δεν ανταποκρίνεται στην εντολή ∙ ελέγξτε την ισχύ της μονάδας ελέγχου, τη θέση του διακόπτη επιλογής (LOCAL/REMOTE) και την κατάσταση επικοινωνίας πεδίου.

2. Δείξη ελαττώματος ροπής κατά τη διάρκεια λειτουργίας ️ επαλήθευση της τοποθέτησης της βαλβίδας, της ευθυγράμμισης του κορμού και των ρυθμίσεων ορίου ροπής· επαναφορά μέσω κουμπιού RESET ή εντολής πεδίου.

3. Θερμική βλάβη ∙ έχει ενεργοποιηθεί η προστασία του κινητήρα· επιτρέπεται περίοδος ψύξης, ελέγχεται ο κύκλος λειτουργίας και η θερμοκρασία περιβάλλοντος, επαληθεύεται το μέγεθος του κινητήρα.

4. Ο διακόπτης ορίων δεν ενεργοποιείται

5. Ο τροχός χειρός δεν ενεργοποιείται ∙ ελέγξτε τον μηχανισμό χειροκίνητης παράκαμψης, ελέγξτε την θέση του μοχλού αποσύνδεσης και ελέγξτε την εσωτερική γρανάζια.

6. Λάθος ανατροφοδότηση θέσης ∙ επανακαθορίστε τον πορισματικό πομπό, ελέγξτε την καλωδίωση κυκλώματος 4 ∙ 20 mA και επαληθεύστε τη λειτουργία του κωδικοποιητή.

7. Η οθόνη δείχνει σφάλμα ρύθμισης λεγχόμενες ρυθμίσεις παραμέτρων, έλεγχος της διαμόρφωσης μονάδας ελέγχου σε σχέση με τα δεδομένα βαλβίδας και επαναφορά.

8. Ατυχία επικοινωνίας πεδίου

9. Ελέγξτε την είσοδο ή την υγρασία στο περίβλημα ̇ επιθεωρήστε τις σφραγίδες, τους αδένες καλωδίων και τον σύνδεσμο πρίζας/κλειδαριού· αντικαταστήστε τους δακτυλίους O κατά περίπτωση.

10. Η διακίνηση της βαλβίδας ή το κυνήγι κατά τη διάρκεια της λειτουργίας διαμόρφωσης ∙ ελέγξτε τη ρύθμιση του χειριστή, βεβαιωθείτε ότι ο κινητήρας είναι σειρά SAR για τη λειτουργία διαμόρφωσης και ελέγξτε τις απαιτήσεις ροπής της βαλβίδας.

Εναλλακτικά μοντέλα

Η σειρά AUMA SAR (καθορισμός της λειτουργίας), η σειρά AUMA SQ (μερική στροφή), η σειρά AUMA SAEx (αποφλεγόμενη), η σειρά AUMA SA-UW (υποβρύχια), η σειρά Rotork IQ3, η σειρά Rotork IQT, η σειρά SIPOS 7,Σειρά Limitorque MX, σειρά EIM TEC, σειρά Bernard S, Auma SA 07.2, SA 07.6, SA 10.2, SA 14.2, SA 14.6, SA 16.2, SA 25.1, SA 30.1, SA 35.1, SA 40.1, SA 48.1.
Σημείωση επιλογής: επιβεβαίωση της απαίτησης ροπής, της ταχύτητας εξόδου, του προτύπου στερέωσης βαλβίδας (ISO 5210/DIN 3210), του τύπου μονάδας ελέγχου, του πρωτοκόλλου επικοινωνίας και της πιστοποίησης επικίνδυνων περιοχών πριν από την αντικατάσταση.
