Προ-συναρμολογημένο πακέτο ενεργοποιητή βαλβίδας 4-20 mA DC με περίβλημα NEMA 4X IP66 για πνευματικό ενεργοποιητή βαλβίδας ελέγχου ροής

Επισκόπηση προϊόντος

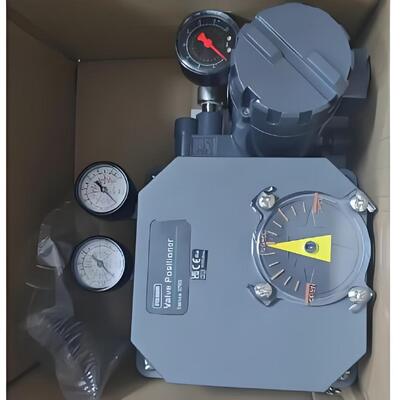

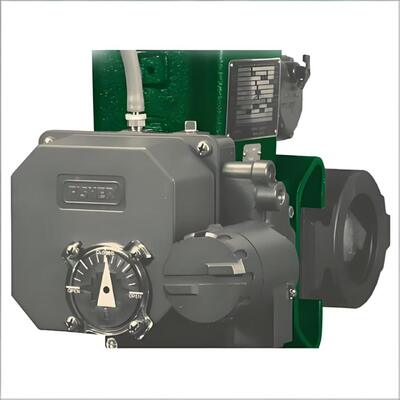

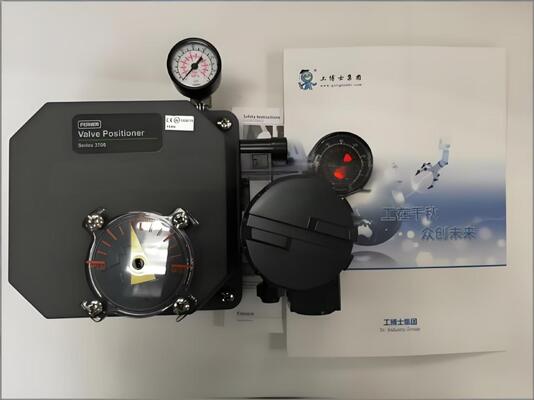

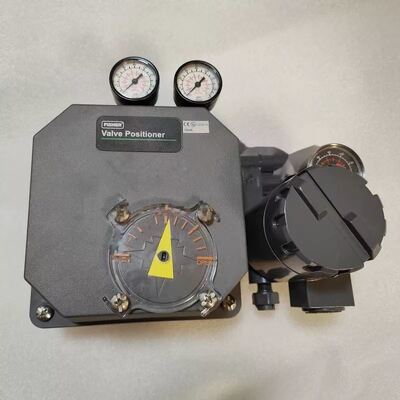

Το πακέτο θέσης βαλβίδας Fisher 3720 είναι ένα πλήρες πνευματικό συγκρότημα ελέγχου βαλβίδας που παρέχεται με το σώμα της θέσης, τον βραχίονα στήριξης, τον σύνδεσμο ανάδρασης, τα μανόμετρα, τον ρυθμιστή φίλτρου, τους σωλήνες, τα εξαρτήματα, τον ακροδέκτη, το εγχειρίδιο, το πιστοποιητικό βαθμονόμησης και εγγύηση 12 μηνών. Είναι προ-συναρμολογημένο και προ-δοκιμασμένο στο εργοστάσιο, γεγονός που βοηθά τις ομάδες του εργοστασίου να μειώσουν τον χρόνο θέσης σε λειτουργία και να αποφύγουν την προσπάθεια προμήθειας και αντιστοίχισης ξεχωριστών εξαρτημάτων. Το πακέτο δέχεται σήμα εισόδου 4-20 mA DC και το μετατρέπει σε σταθερή πνευματική έξοδο για ακριβή έλεγχο της διαδρομής της βαλβίδας. Περιλαμβάνει μηχανική ανάδραση διαδρομής για αξιόπιστη παρακολούθηση θέσης και υποστηρίζει τοπική ρύθμιση μηδενικής τιμής και εύρους για λεπτομερή ρύθμιση. Ο σχεδιασμός λειτουργεί καλά τόσο για νέες εγκαταστάσεις όσο και για έργα ανακατασκευής, βοηθώντας τις ομάδες συντήρησης να τυποποιήσουν τα ανταλλακτικά και να μειώσουν τον χρόνο διακοπής λειτουργίας.
Το περίβλημα είναι κατασκευασμένο για βιομηχανικά περιβάλλοντα και προστατεύει τα εσωτερικά εξαρτήματα από σκόνη, νερό και κραδασμούς. Λειτουργεί αξιόπιστα σε ευρύ φάσμα θερμοκρασιών περιβάλλοντος και δέχεται κοινές πιέσεις παροχής πεπιεσμένου αέρα οργάνων. Οι επιλογές ελέγχου περιλαμβάνουν τοπική βαθμονόμηση, ρύθμιση πνευματικής εξόδου και μηχανική ένδειξη. Το πακέτο είναι κατάλληλο για χημικές, πετροχημικές, πετρελαίου και φυσικού αερίου, ενέργειας, νερού και γενικές βιομηχανίες διεργασιών. Η αρθρωτή κατασκευή του μειώνει την προσπάθεια συντήρησης και υποστηρίζει μακροπρόθεσμη αξιοπιστία με προβλέψιμο σχεδιασμό ανταλλακτικών. Κάθε πακέτο υποστηρίζεται από εγγύηση 12 μηνών.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

1. Χημική επεξεργασία

2. Πετροχημική διύλιση

3. Παραγωγή πετρελαίου και φυσικού αερίου

4. Παραγωγή ενέργειας

5. Επεξεργασία νερού και λυμάτων

6. Φαρμακευτική παραγωγή

7. Επεξεργασία τροφίμων και ποτών

8. Χαρτοπολτός και χαρτί
   Αυτές οι βιομηχανίες απαιτούν ακριβή τοποθέτηση βαλβίδας, σταθερή πνευματική έξοδο και αξιόπιστη μηχανική ανάδραση. Το πακέτο αποδίδει καλά σε υγρά, σκονισμένα και δονούμενα περιβάλλοντα εργοστασίου όταν εγκαθίσταται και συντηρείται σωστά. Υποστηρίζει βρόχους ελέγχου ροής, πίεσης και στάθμης που χρησιμοποιούν πνευματικές βαλβίδες ελέγχου.

Συνήθη Προβλήματα

1. Η βαλβίδα δεν κινείται: ελέγξτε το σήμα 4-20 mA, την παροχή αέρα και τον σύνδεσμο του ενεργοποιητή.

2. Ασταθής έξοδος θέσης: επαληθεύστε τη σταθερότητα της πίεσης παροχής και την κατάσταση του ακροφυσίου.

3. Κυνηγητό βαλβίδας: ελέγξτε τη ρύθμιση, το μέγεθος του ενεργοποιητή και τον σύνδεσμο ανάδρασης.

4. Διαρροή αέρα: ελέγξτε τα εξαρτήματα, τις φλάντζες και τη διάταξη του ρελέ.

5. Λανθασμένη ανάδραση: ελέγξτε τον σύνδεσμο ανάδρασης, τον εκκεντροφόρο και τη βαθμονόμηση.

6. Μετατόπιση μηδενικής τιμής: επιβεβαιώστε τη σταθερότητα στήριξης και επαναβαθμονομήστε τη μηδενική τιμή και το εύρος.

7. Υγρασία στη γραμμή αέρα: συντηρήστε τον ρυθμιστή φίλτρου και εγκαταστήστε στεγνωτήρα εάν χρειάζεται.

8. Πρόβλημα χειροκίνητης παράκαμψης: ελέγξτε την παράκαμψη, τον σύνδεσμο και το ελατήριο του ενεργοποιητή.

9. Σφάλμα πίεσης εξόδου: ελέγξτε τον μετατροπέα I/P, το ακροφύσιο και το ρελέ.

10. Απώλεια σήματος: επαληθεύστε την καλωδίωση του βρόχου, την τροφοδοσία και το εύρος του σήματος εισόδου.
    Όλες οι μονάδες υποστηρίζονται από εγγύηση 12 μηνών.

Μοντέλα Αντικατάστασης

1. Fisher 3720-0

2. Fisher 3730-3

3. Fisher 3582i

4. Fisher 3620J

5. Fisher DVC6200

6. Fisher DVC2000

7. Masoneilan SVI1000

8. Neles ND9000
   Σημείωση επιλογής: επιβεβαιώστε το πρότυπο στήριξης, το εύρος διαδρομής, το σήμα εισόδου, την πίεση παροχής και τη συμβατότητα του ενεργοποιητή.
