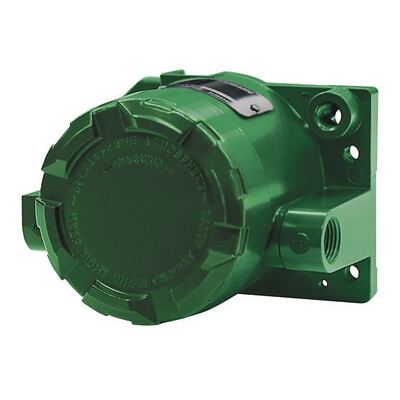

Μεταλλάκτης Ψηφιακής Θέσης Βαλβίδας Fisher FIELDVUE 4400 με Ανίχνευση Χωρίς Επαφή, Δυνατότητα SIL 2 και Επικοινωνία HART 7

Ο Μετατροπέας Ψηφιακής Θέσης FIELDVUE 4400 της Fisher παρέχει ανάδραση θέσης για περιστροφικές και συρόμενες βαλβίδες, αεραγωγούς, αποσβεστήρες και άλλο κινούμενο εξοπλισμό. Έχει σχεδιαστεί για εφαρμογές όπου οι χειριστές χρειάζονται σαφή ένδειξη της θέσης του εξοπλισμού, μαζί με πρόσθετες πληροφορίες διάγνωσης.

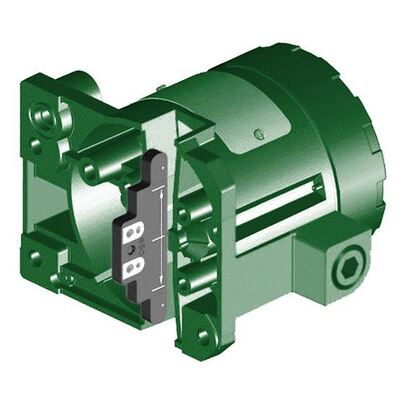

Σε αντίθεση με την παλαιότερη σειρά Fisher 4200, η οποία χρησιμοποιεί ποτενσιόμετρο ανίχνευσης με μηχανική σύνδεση, ο 4400 χρησιμοποιεί διάταξη ανίχνευσης χωρίς επαφή με συστοιχία μαγνητών. Αυτός ο σχεδιασμός μειώνει την εξάρτηση από μηχανικούς συνδέσμους για τη μέτρηση της θέσης.

Ο 4400 παρέχει ανάδραση θέσης 4–20 mA και υποστηρίζει επικοινωνία HART 7. Οι λειτουργίες διάγνωσής του περιλαμβάνουν μέτρηση κύκλων, χρόνο ανοίγματος και κλεισίματος, συσσώρευση διαδρομής, χρόνο παραμονής, τρέχουσα θέση και χρόνο διαδρομής.

Για εργοστάσια που διατηρούν παλαιότερα όργανα Fisher 4210 ή 4211, ο 4400 είναι η προτεινόμενη κατεύθυνση αντικατάστασης για τις περισσότερες εφαρμογές. Πριν από την παραγγελία, επιβεβαιώστε το κιτ τοποθέτησης, τη διαδρομή της βαλβίδας, τις απαιτήσεις εξόδου και τυχόν απαιτούμενες λειτουργίες διακόπτη ορίου.

Ο επιλεγμένος κωδικός μοντέλου, οι εγκρίσεις, τα αξεσουάρ τοποθέτησης και η διαμόρφωση διακοπτών πρέπει να επιβεβαιωθούν έναντι των απαιτήσεων της εφαρμογής.

Ανάδραση θέσης για συμβατές βαλβίδες διεργασιών και απομόνωσης.

Παρακολούθηση θέσης βαλβίδων σε εξοπλισμό διεργασιών, συμπεριλαμβανομένων εφαρμογών όπου η αξιόπιστη ανάδραση είναι σημαντική για αποφάσεις λειτουργίας.

Παρακολούθηση θέσης για συμβατές βαλβίδες ελέγχου και απομόνωσης σε συστήματα εργοστασίων παραγωγής ενέργειας.

Ο 4400 μπορεί να παρέχει συνεχή ανάδραση θέσης και διαγνωστικές πληροφορίες για εφαρμογές που χρειάζονται περισσότερες πληροφορίες από μια απλή ένδειξη ανοιχτό/κλειστό.

Ενσωμάτωση με συστήματα ελέγχου και παρακολούθησης χρησιμοποιώντας συμβατές διατάξεις 4–20 mA και HART.

Ελέγξτε την καλωδίωση του βρόχου, τις συνθήκες τροφοδοσίας, τη διαμόρφωση του οργάνου και την είσοδο του συστήματος ελέγχου. Επιβεβαιώστε ότι η καλωδίωση ακολουθεί τις απαιτήσεις για την επιλεγμένη έκδοση.

Επιθεωρήστε τη συστοιχία μαγνητών, τη διάταξη τοποθέτησης και τη βαθμονόμηση. Λανθασμένη τοποθέτηση ή ασυμφωνία μεταξύ του συγκροτήματος ανάδρασης και της διαδρομής της βαλβίδας μπορεί να επηρεάσει τη μέτρηση της θέσης.

Επιβεβαιώστε ότι ο βρόχος πληροί τις απαιτήσεις αντίστασης HART και ότι οι ρυθμίσεις του κεντρικού συστήματος και του οργάνου είναι συμβατές. Ελέγξτε την καλωδίωση και τη διαμόρφωση επικοινωνίας πριν αντικαταστήσετε τον μετατροπέα.

Επιβεβαιώστε ότι το όργανο περιλαμβάνει την απαιτούμενη διαμόρφωση διακόπτη. Ελέγξτε τα διαμορφωμένα σημεία ενεργοποίησης, την τροφοδοσία και την εξωτερική καλωδίωση.

Ελέγξτε το κιτ τοποθέτησης και την επιλογή του συγκροτήματος ανάδρασης για τον τύπο και τη διαδρομή της βαλβίδας. Μια αντικατάσταση δεν πρέπει να θεωρείται ότι ταιριάζει μόνο επειδή το παλιό όργανο φέρει αριθμό μοντέλου Fisher.

Ο FIELDVUE 4400 είναι η προτεινόμενη κατεύθυνση αντικατάστασης για τους περισσότερους μετατροπείς θέσης της σειράς Fisher 4200.

Fisher 4210: Ο 4210 είναι ένας παλαιότερος ηλεκτρονικός μετατροπέας θέσης. Αξιολογήστε τον 4400 αφού ελέγξετε την υπάρχουσα τοποθέτηση και τις απαιτήσεις σήματος.

Fisher 4211: Ο 4211 έχει περιορισμένη κατάσταση κύκλου ζωής για πυρηνικές παραγγελίες. Οι αποφάσεις αντικατάστασης πρέπει να λαμβάνουν υπόψη τις κανονιστικές και προμηθευτικές απαιτήσεις της εφαρμογής.

Fisher FIELDVUE 4400: Ένας ψηφιακός μετατροπέας θέσης με ανίχνευση χωρίς επαφή, έξοδο 4–20 mA, επικοινωνία HART 7 και πρόσθετες δυνατότητες διάγνωσης.

Μια σωστή ανασκόπηση αντικατάστασης πρέπει να καλύπτει:

• Υπάρχον μοντέλο και πλήρης κωδικός προϊόντος

• Διαδρομή και τύπος κίνησης βαλβίδας

• Κιτ τοποθέτησης και συστοιχία μαγνητών

• Απαιτήσεις εξόδου και επικοινωνίας

• Λειτουργίες διακόπτη ορίου

• Ταξινόμηση επικίνδυνων περιοχών

• Απαιτούμενες εγκρίσεις

• Συμβατότητα συστήματος ελέγχου

Μπορούμε να αναθεωρήσουμε το υπάρχον μοντέλο και τις πληροφορίες εγκατάστασης για να βοηθήσουμε στον εντοπισμό της κατάλληλης διαμόρφωσης αντικατάστασης.

Συνιστούμε τον έλεγχο της εξόδου, του κιτ τοποθέτησης, του συγκροτήματος ανάδρασης και των απαιτήσεων διακόπτη πριν από την προσφορά.

Προμηθεύουμε θέσεις βαλβίδων, μετατροπείς θέσης, βαλβίδες ελέγχου, ενεργοποιητές και συναφή βιομηχανικά όργανα.

Υποστηρίζουμε αγοραστές του εξωτερικού με προσφορές, συντονισμό προϊόντων και διευθετήσεις παράδοσης.

Για ένα αίτημα αντικατάστασης, εστιάζουμε στις λεπτομέρειες που επηρεάζουν τη συμβατότητα αντί να βασιζόμαστε μόνο στο όνομα του μοντέλου.

Η διαθεσιμότητα εξαρτάται από τη διαμορφωμένη έκδοση του 4400, τα αξεσουάρ τοποθέτησης, τις εγκρίσεις και την ποσότητα.

Οι τυπικές και ειδικά διαμορφωμένες μονάδες ενδέχεται να έχουν διαφορετικά χρονοδιαγράμματα παράδοσης. Το τρέχον απόθεμα και ο εκτιμώμενος χρόνος παράδοσης πρέπει να επιβεβαιωθούν πριν από την αγορά.

Για παλαιότερες απαιτήσεις 4210 και 4211, η διαθεσιμότητα υπόκειται στους δημοσιευμένους περιορισμούς κύκλου ζωής τους και στις ακριβείς συνθήκες προμήθειας.

Προϊόν: Μετατροπέας Ψηφιακής Θέσης FIELDVUE 4400 της Fisher

Μοντέλο:
4400

Ποσότητα:
Απαιτούμενη ποσότητα

Υπάρχον Μοντέλο:
4210 / 4211 / άλλο

Τύπος Βαλβίδας:
Περιστροφική / συρόμενη / άλλη

Διαδρομή Βαλβίδας:
Απαιτούμενη διαδρομή ή περιστροφή

Κιτ Τοποθέτησης:
Λεπτομέρειες υπάρχοντος κιτ, αν είναι γνωστές

Έξοδος:
4–20 mA

Επικοινωνία:
Απαιτείται HART 7 / άλλη

Διακόπτες Ορίου:
Απαιτούνται / δεν απαιτούνται

Εγκρίσεις:
Απαιτούμενες εγκρίσεις επικίνδυνων περιοχών ή ασφάλειας

Εφαρμογή:
Βιομηχανία και συνθήκες λειτουργίας

Προορισμός:
Χώρα / πόλη

Απαιτούμενη Παράδοση:
Στόχος ημερομηνίας παράδοσης

Παρακαλούμε παρέχετε την πινακίδα του υπάρχοντος οργάνου, πληροφορίες βαλβίδας και φωτογραφίες τοποθέτησης για να βοηθήσετε στην επιβεβαίωση της σωστής διαμόρφωσης.
