Οι Fisher 4210, 4211 και FIELDVUE 4400 είναι μετατροπείς θέσης βαλβίδας που χρησιμοποιούνται για την παρακολούθηση της θέσης βιομηχανικών βαλβίδων και άλλου κινούμενου εξοπλισμού. Παρέχουν ανάδραση θέσης για να βοηθήσουν τους χειριστές και τα συστήματα ελέγχου να αναγνωρίσουν εάν μια βαλβίδα βρίσκεται στην απαιτούμενη θέση.

Οι Fisher 4210 και 4211 ανήκουν στην παλαιότερη σειρά 4200. Αυτά τα όργανα χρησιμοποιούν ένα μηχανικά συνδεδεμένο ποτενσιόμετρο για την ανίχνευση κίνησης. Το FIELDVUE 4400 χρησιμοποιεί ανίχνευση θέσης χωρίς επαφή και παρέχει ψηφιακή επικοινωνία και λειτουργίες διαγνωστικών.

Το 4400 είναι η προτεινόμενη κατεύθυνση αντικατάστασης για τα περισσότερα αποσυρμένα μοντέλα της σειράς 4200. Ωστόσο, η καταλληλότητα αντικατάστασης εξαρτάται από την υπάρχουσα εγκατάσταση, τις απαιτήσεις ανάδρασης και την επιλεγμένη διαμόρφωση.

Για ομάδες συντήρησης που εργάζονται με παλαιότερο εξοπλισμό Fisher, η αναγνώριση του αρχικού μοντέλου και ο έλεγχος της διάταξης τοποθέτησης είναι σημαντικά βήματα πριν από την παραγγελία αντικατάστασης.

Οι προδιαγραφές των 4210 και 4211 ποικίλλουν ανάλογα με τη διαμόρφωση. Επιβεβαιώστε την αρχική πινακίδα και την τεκμηρίωση του προϊόντος πριν από την παραγγελία. Οι διαθέσιμες λειτουργίες του 4400 εξαρτώνται επίσης από την επιλεγμένη διαμόρφωση.

Οι μετατροπείς θέσης Fisher χρησιμοποιούνται όπου απαιτείται ανάδραση θέσης βαλβίδας για παρακολούθηση, συντήρηση ή έλεγχο διεργασιών.

Τυπικοί τομείς εφαρμογής περιλαμβάνουν:

• Επεξεργασία πετρελαίου και φυσικού αερίου

• Πετροχημικές και χημικές εγκαταστάσεις

• Παραγωγή ενέργειας

• Επεξεργασία νερού και λυμάτων

• Έλεγχος βιομηχανικών διεργασιών

• Εφαρμογές κρίσιμων βαλβίδων απομόνωσης

• Αυτοματοποιημένα συστήματα παρακολούθησης βαλβίδων

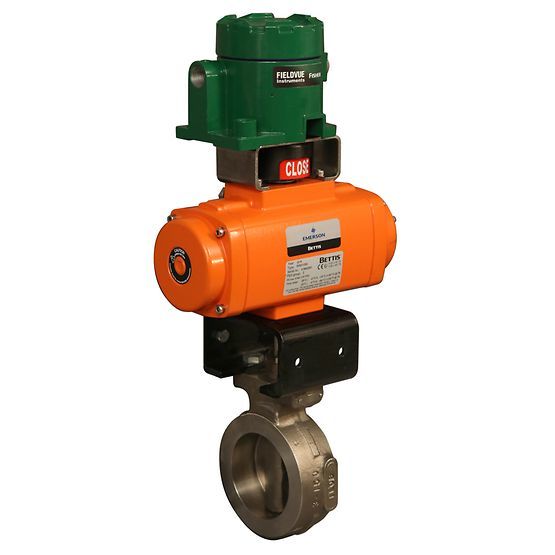

Το FIELDVUE 4400 μπορεί να χρησιμοποιηθεί με περιστροφικές και συρόμενες βαλβίδες. Μπορεί επίσης να εφαρμοστεί σε άλλο εξοπλισμό, συμπεριλαμβανομένων αεραγωγών και αποσβεστήρων, όπου η εγκατάσταση είναι συμβατή.

Ελέγξτε την καλωδίωση του οργάνου, τον βρόχο σήματος και τη μηχανική ή μαγνητική διάταξη ανάδρασης. Για παλαιότερα μοντέλα 4210 και 4211, επιθεωρήστε τη σύζευξη του ποτενσιόμετρου και τα σχετικά μηχανικά εξαρτήματα.

Ελέγξτε την τοποθέτηση, το εύρος διαδρομής και τη βαθμονόμηση. Λανθασμένη μηχανική ευθυγράμμιση ή ακατάλληλη διάταξη ανάδρασης μπορεί να προκαλέσει τη διαφορά της αναφερόμενης θέσης από την πραγματική θέση της βαλβίδας.

Επιβεβαιώστε εάν το εγκατεστημένο μοντέλο περιλαμβάνει τον απαιτούμενο συναγερμό ορίου ή λειτουργία διακόπτη. Ελέγξτε την καλωδίωση και τη διαμόρφωση του διακόπτη πριν αντικαταστήσετε το πλήρες όργανο.

Τα παλαιότερα όργανα μπορεί να χρησιμοποιούν διαφορετική διάταξη τοποθέτησης ή μηχανισμό ανάδρασης από το 4400. Επιβεβαιώστε τη διαδρομή της βαλβίδας, το κιτ τοποθέτησης, το σήμα εξόδου και τις απαιτούμενες λειτουργίες πριν επιλέξετε αντικατάσταση.

Το 4400 παρέχει διαγνωστικές πληροφορίες όπως αριθμός κύκλων, συσσώρευση διαδρομής, χρόνος ακινητοποίησης και χρόνος ανοίγματος ή κλεισίματος. Αυτές οι δυνατότητες δεν πρέπει να θεωρούνται διαθέσιμες σε παλαιότερα όργανα 4210 ή 4211.

Το FIELDVUE 4400 είναι η προτεινόμενη κατεύθυνση αντικατάστασης για τους περισσότερους μετατροπείς θέσης της σειράς Fisher 4200, συμπεριλαμβανομένων των οικογενειών 4210 και 4211. Η ακριβής διαμόρφωση αντικατάστασης πρέπει ακόμα να ελεγχθεί.

• Fisher 4210: Αποσύρθηκε για τις περισσότερες παραγγελίες. Εξετάστε το FIELDVUE 4400 για αντικατάσταση μετά τον έλεγχο της εγκατάστασης.

• Fisher 4211: Υποστηρίζεται μόνο για πυρηνικές παραγγελίες υπό τη δημοσιευμένη κατάσταση κύκλου ζωής. Συμβουλευτείτε το κατάλληλο κανάλι πυρηνικών προϊόντων όπου ισχύει. για άλλα έργα αντικατάστασης, αξιολογήστε το FIELDVUE 4400.

• Fisher FIELDVUE 4400: Η τρέχουσα επιλογή αντικατάστασης για συμβατές εφαρμογές που απαιτούν ανάδραση θέσης και πρόσθετες διαγνωστικές λειτουργίες.

Πριν από την παραγγελία, επιβεβαιώστε το υπάρχον μοντέλο, τη διάταξη τοποθέτησης, τη διαδρομή της βαλβίδας, τις απαιτήσεις σήματος, τις απαιτήσεις διακόπτη ορίου και την ταξινόμηση επικίνδυνης περιοχής.

Μπορούμε να βοηθήσουμε στην αναγνώριση του απαιτούμενου μοντέλου από την πινακίδα, φωτογραφίες του υπάρχοντος οργάνου ή πληροφορίες εξοπλισμού.

Για παλαιότερους μετατροπείς θέσης Fisher, εστιάζουμε στον έλεγχο της εγκατάστασης και των απαιτούμενων λειτουργιών πριν προτείνουμε αντικατάσταση.

Η γκάμα των προϊόντων μας καλύπτει positioners βαλβίδων, μετατροπείς θέσης, βαλβίδες ελέγχου, ενεργοποιητές και συναφή όργανα διεργασιών.

Υποστηρίζουμε προσφορές προϊόντων, επιβεβαίωση διαμόρφωσης, συντονισμό παραγγελιών και διευθετήσεις διεθνών παραδόσεων.

Συνιστούμε την επιβεβαίωση του μοντέλου, της εξόδου, της τοποθέτησης και των προαιρετικών λειτουργιών πριν από την τοποθέτηση μιας παραγγελίας, ιδιαίτερα για παλαιότερα όργανα.

Η διαθεσιμότητα ποικίλλει ανάλογα με το μοντέλο και τη διαμόρφωση.

Το Fisher 4210 έχει αποσυρθεί για τις περισσότερες παραγγελίες, ενώ το 4211 έχει περιορισμένη κατάσταση πυρηνικών παραγγελιών. Η διαθεσιμότητα των υπολειπόμενων μονάδων, ανταλλακτικών και υποστήριξης θα πρέπει να επιβεβαιώνεται ξεχωριστά.

Το FIELDVUE 4400 είναι η προτεινόμενη κατεύθυνση αντικατάστασης για τις περισσότερες συμβατές εφαρμογές. Η διαθεσιμότητα και ο χρόνος παράδοσής του εξαρτώνται από την επιλεγμένη διαμόρφωση και την ποσότητα παραγγελίας.

Παρακαλούμε δώστε τον αριθμό μοντέλου και την απαιτούμενη ποσότητα για να ελέγξετε τις τρέχουσες επιλογές προμήθειας.

Για ερωτήματα αντικατάστασης, παρακαλούμε παρέχετε μια σαφή φωτογραφία της πινακίδας και φωτογραφίες του υπάρχοντος οργάνου και της διάταξης τοποθέτησης.
